恶劣工况测流量怎么布置：分体式电磁流量计的结构与安装解析

地下表井长期积水、热力管道表面温度超过80℃、化工车间酸雾弥漫……这些场合装一体式电磁流量计，表头要不了多久就会进水、老化或腐蚀。分体式电磁流量计把传感器和转换器拆开布置：传感器留在现场管线上，转换器装进控制室表盘，中间用专用电缆连接，正好解决这类安装难题。本文对分体式电磁流量计的结构特点、电缆配置、安装要点和选型方法进行介绍。

一、分体式电磁流量计的结构组成

1. 传感器部分

传感器安装在工艺管道上，与介质直接接触，由测量管、衬里、电极、励磁线圈和接线盒构成。分体式传感器的接线盒防护等级可达IP67，允许长期浸水运行，这是井下、低洼积水场合选用分体式的核心原因。

2. 转换器部分

转换器负责励磁供电、信号放大和流量运算，输出4-20mA、脉冲及RS485通讯信号。转换器可壁挂安装在控制室、操作间或表盘内，远离高温、潮湿和腐蚀性气体，调试读数都方便。

3. 专用连接电缆

传感器与转换器之间需配专用电缆，包括电极信号电缆和励磁电缆两部分。信号电缆传输微伏级感应电势，励磁电缆为线圈提供交变驱动电流，两类电缆的允许长度和线径要求不同，选型时需要分别确认。

二、分体式与一体式怎么选

1. 优先选分体式的场合

传感器安装点位于地下井、水淹风险区域，介质温度较高（常规超过80℃），现场酸雾、粉尘或振动较强，或者安装位置高空、狭窄不便读数时，分体式优势明显。

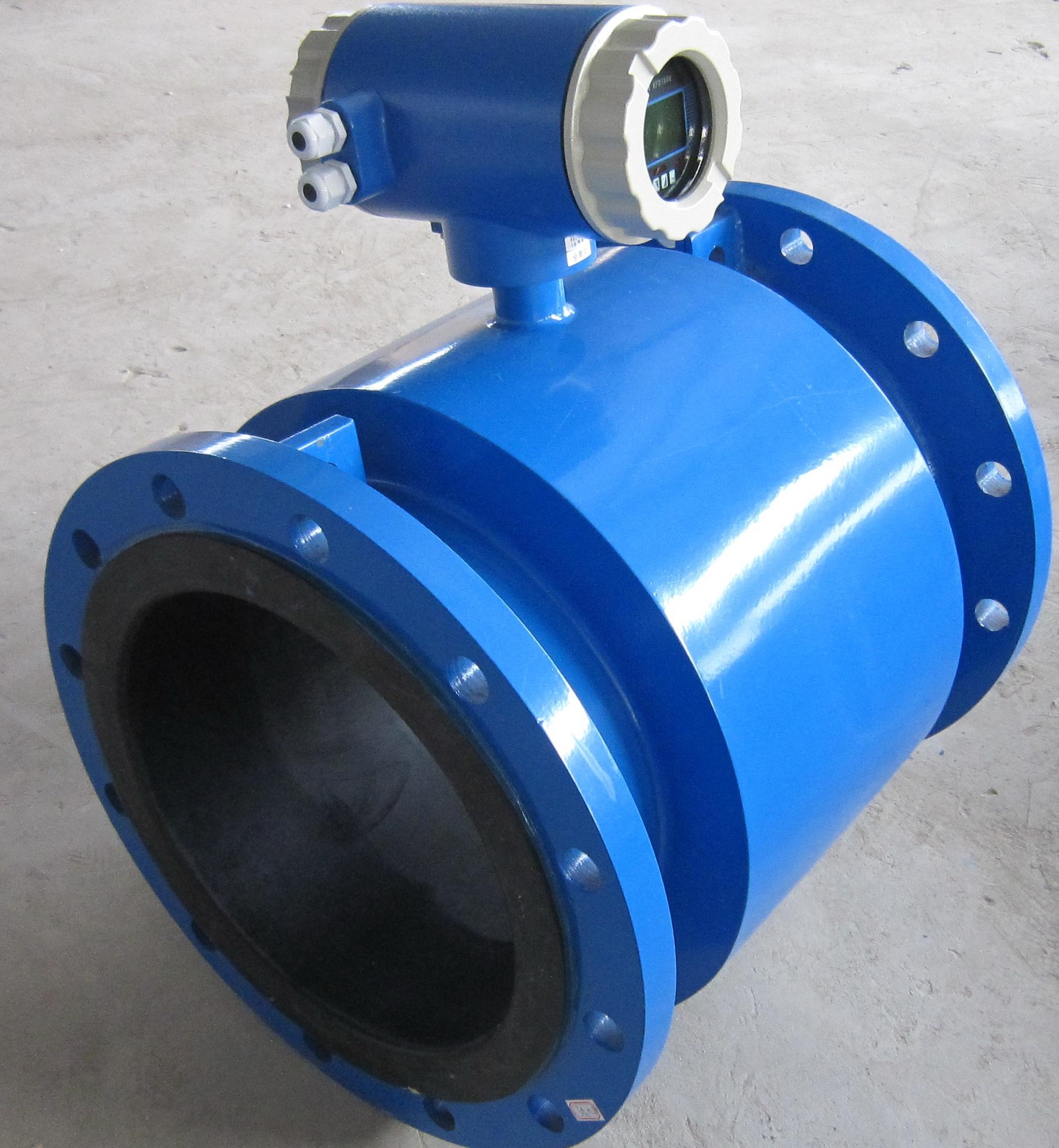

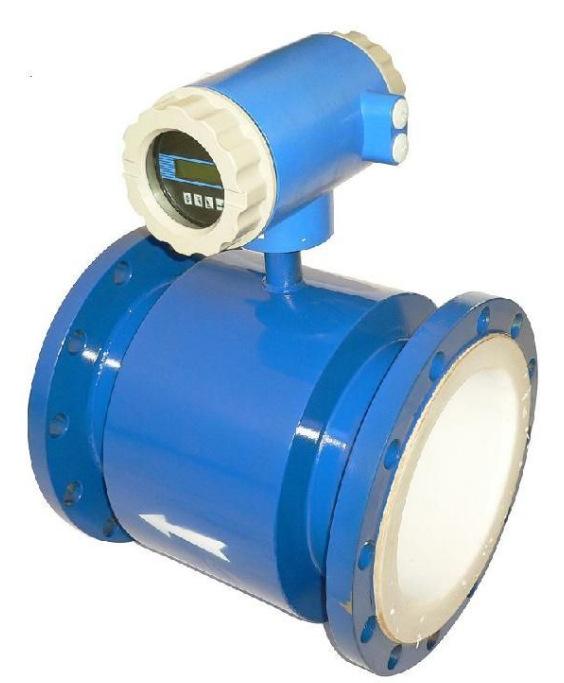

2. 一体式也够用的场合

常温、干燥、无腐蚀的通风环境，测点距操作位置近、日常需要就地读数时，一体式结构更紧凑、价格也更经济。

3. 判断要点归纳

一句话概括：看传感器环境、不看转换器环境。传感器处的温度、湿度、水淹和腐蚀情况决定结构形式，读数和操作便利性决定转换器的安装位置。

三、电缆长度与信号传输要求

1. 信号电缆长度边界

电极信号电缆传输的是微弱低频信号，受线缆分布电容影响明显。行业常规单屏蔽专用电缆的安全敷设长度一般不超过100米，超过后低流速测量误差会明显增大；采用双层屏蔽专用电缆可将可靠传输距离延长至200米左右。超长距离场合可增设前置放大模块或改用光电转换传输方案。

2. 励磁电缆线径要求

励磁电缆为磁场线圈输送交变电流，线缆过长会造成末端励磁电流衰减、磁场强度不足，引起全量程系统性偏差。常规1.5mm²线径适合30米以内的短距离布设，超出该距离应换用2.5mm²及以上截面的铜芯电缆。

3. 布线规范

信号电缆与励磁电缆必须分开穿管走线，严禁同管并行敷设；全程避开高压动力电缆、变频器和大功率电机，交叉时垂直交叉；多余电缆应裁除，禁止盘卷堆放增大分布电容。

4. 屏蔽层接地

屏蔽层应单端接地，一般在转换器侧统一接地，传感器侧悬浮，避免长距离地电位差形成环流干扰。接地电阻按规范控制在10Ω以内。

四、安装要点说明

1. 保证满管

垂直管道安装时流体应自下而上流动，水平管道安装在管道下半侧45°区间，严禁正装在管道顶部，避免气体聚集造成空管误测。

2. 直管段要求

常规安装点上游不小于5倍管径、下游不小于3倍管径；上游存在弯头、阀门等扰动件时，直管段应延长至10倍管径以上。

3. 接地连接

金属管道应在传感器两端做等电位跨接；塑料管或内衬管必须配专用接地环，保证流体有效接地。

4. 转换器安装环境

壁挂转换器应装在干燥、通风、无腐蚀的位置，户外需加装防雨箱，环境温度控制在-20℃～60℃范围。

5. 调试流程

安装完成后先管道试压查漏，再通水排气保证满管，通电预热后进行零点校准和参数核对，确认空管零点稳定、通水数据平稳即为合格。

五、典型适用场景

1. 市政污水管网

传感器装在长期积水的地下表井内，IP67防护加双层屏蔽电缆是标准配置，转换器远传数据至监控平台。

2. 供热一次管网

一次网热水温度常超过100℃，传感器装于保温管道上，转换器置于室温环境，既保护电路又方便抄表调试。

3. 化工腐蚀场合

强酸雾、氯气等腐蚀性气体存在的车间，转换器远离腐蚀环境可显著延长电子部件寿命。

4. 大口径管道与高空管架

DN300以上大口径管线或高空敷设场合，传感器笨重且不便攀爬读数，分体式把读数和调试工作转移到地面完成。

六、选型注意事项

1. 确认分体距离

订货前测量传感器到转换器的实际布线距离，按距离选择电缆屏蔽结构和线径，必要时配置前置放大模块。

2. 核对传感器防护等级

井下和水淹场合必须确认传感器为IP67等级，并确认电缆接头密封附件齐全。

3. 材质按介质匹配

衬里和电极材质的选择与一体式完全一致，按介质腐蚀性、温度和磨损性确定。

4. 输出方式与系统集成

常规选4-20mA加RS485 Modbus通讯，环保在线监测或能耗管理平台对接需提前确认通讯协议。

5. 明确售后服务

分体式现场安装环节多，应优先选择能提供安装图纸指导和现场调试服务的厂家。

七、常见问题解答（FAQ）

Q1：分体式电磁流量计最远能拉多少米？

常规配置下信号电缆不超过100米、励磁电缆不超过30米（1.5mm²线径）。采用双层屏蔽电缆信号线可延伸到200米左右，更长的距离需加前置放大或采用光纤传输方案。

Q2：传感器长期泡在污水井里会坏吗？

不会，前提是传感器防护等级达到IP67并正确密封电缆接头。IP67等级允许传感器在指定水压下长期浸水运行，这是分体式设计的核心优势。

Q3：信号电缆和电源线能走同一根管吗？

不能。信号电缆必须与动力电缆分层分槽敷设，间距保持在20厘米以上，且信号线单独穿管，否则干扰会导致流量数值跳动。

Q4：安徽天康集团分体式产品电缆是标配还是另购？

专用信号电缆和励磁电缆按实际长度配置供货，下单时提供布线距离即可，厂家会配套相应规格和屏蔽结构的电缆及密封附件。

Q5：分体式安装后测量波动大怎么办？

按满管状态、接地可靠性、电缆布线规范性、附近干扰源四个方向逐项排查，多数波动问题都出在这四个环节。

八、结语

分体式电磁流量计以"传感器就地、转换器远置"的布置方式，把测量和显示分开，解决了井下、高温、腐蚀等场合仪表装不上、读不了、坏得快的难题。选型时把分体距离、防护等级和电缆配置确认清楚，是项目顺利投用的前提。
