酸碱介质小流量怎么测：防腐型玻璃转子流量计的原理与选型解析

环保加药装置的酸碱药剂计量、化工厂腐蚀液体的流量观察、实验室微小气体的流量控制——这些中小口径、小流量、现场直接读数的场合，电磁流量计嫌贵，超声波流量计嫌麻烦，防腐型玻璃转子流量计反而是经济又直观的选择。透明玻璃锥管里浮子的高度就是流量读数，不用电、不怕停，酸碱介质也有对应的防腐材质配置。本文对其工作原理、结构材质、选型方法和安装要求进行介绍。

一、什么是防腐型玻璃转子流量计

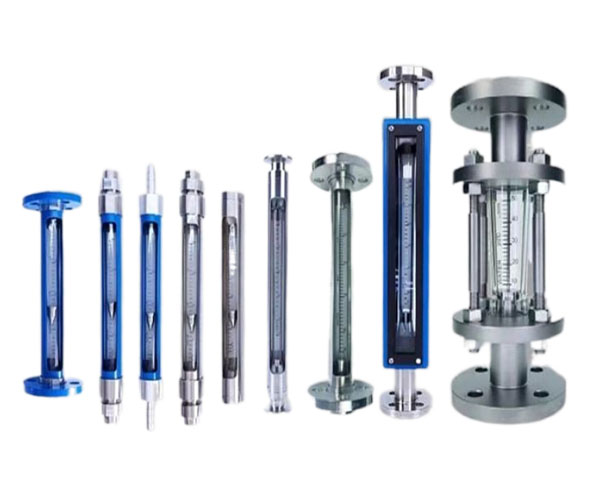

防腐型玻璃转子流量计是在普通玻璃转子流量计基础上对接触介质部件进行全面防腐处理的变面积式流量计。仪表主要由自下而上扩大的锥形玻璃管和可随流量上下移动的浮子组成，流体自下而上流经锥管时，动能在浮子上产生的升力与流体浮力之和等于浮子自身重力时，浮子稳定在某一高度，锥管刻度即指示瞬时流量值。

与普通型的区别在于材质：防腐型的锥管采用高硼硅质玻璃，基座、浮子和导杆由聚四氟乙烯衬包，密封圈采用F46隔膜圈；公称通径10mm以下的小口径型号基座为不锈钢材质，密封件为氟橡胶。这一材质组合对酸（氢氟酸除外）、碱、氧化剂、有机溶剂和其它腐蚀性气体或液体有较强的耐腐蚀能力。

安徽天康集团生产的防腐型玻璃转子流量计涵盖LZB-F等多个系列，支持带远传信号、带调节阀等多种配置，可按工况定制刻度。

二、工作原理与结构特点

1. 变面积测量原理

流体自下而上流过锥形管，浮子在升力与浮力作用下向上移动，流通面积随浮子升高而增大，升力随之减小，直到三力平衡浮子稳定。流量与浮子上升高度（流通面积）存在确定的比例关系，锥管上的刻度经标定后即为流量标尺。

2. 浮子导向结构

通径DN15以上的流量计浮子带导杆内导向，运行平稳不磕碰锥管；LZJ型采用带筋管外导向结构，适用于高粘度介质。DN10以下微小流量型号采用软管连接，配针形流量调节阀。

3. 防腐材质体系

高硼硅玻璃耐温耐压、化学稳定性好；PTFE衬包的基座、浮子、导杆覆盖接液金属表面，强酸碱不接触金属本体；F46隔膜密封圈耐腐蚀、密封可靠。整个接液体系几乎没有腐蚀死角。

4. 防护型外壳

部分型号配防护外壳，防止操作不当或异常工况下玻璃管被冲破时介质喷溅伤人，提高现场使用安全性。

三、主要技术参数

1. 精度等级

常规精度1.5级、2.5级，小口径型号4级，满足就地指示和加药控制类场合的精度需求。

2. 公称压力与温度

DN15～50口径公称压力0.6MPa，DN80～100为0.4MPa；工作温度-20～120℃，严禁温度骤变和冷热冲击，防止玻璃管炸裂。

3. 测量范围与量程比

液体从每小时十几升到上百立方米，气体从每小时零点几标方到上千标方均有对应规格，量程比10:1，常用规格型号覆盖DN4～DN100口径。

4. 连接方式

DN10以下软管连接，DN15以上法兰连接，部分系列支持螺纹、快装卡盘等连接形式，可配流量调节阀。

5. 介质条件

适合单相非脉动的洁净腐蚀性介质，介质粘度一般不大于50mPa·s，不含大量固体颗粒，颗粒杂质易卡浮子，必要时应在上游加装过滤器。

四、产品主要特点

1. 耐腐蚀性能可靠

PTFE衬里加氟塑料密封的接液体系，覆盖绝大多数酸碱介质，材质稳定性经得起长期使用验证。

2. 读数直观无需电源

浮子高度即流量，透明锥管还可直接观察介质流动状态，断电照常工作，巡检零成本。

3. 压力损失小

无节流收缩结构，能量损失小，适合低扬程加药泵出口等对压损敏感的管路。

4. 结构简单维护方便

内部无复杂机构，仅浮子在管内浮动，故障率低，浮子和锥管更换操作简单，维护不需要专用工具。

5. 性价比优势明显

中小口径产品价格远低于同口径电磁、金属管浮子流量计，批量配套加药装置、分析仪器时成本优势突出。

6. 可扩展远传功能

可选配限位开关或远传变送装置，输出4-20mA信号接入控制系统，实现就地显示加远程监测的组合配置。

五、典型适用场景

1. 环保水处理

加药装置酸碱药剂的流量调节与监测，是防腐型玻璃转子流量计用量较大的领域。

2. 化工生产

强酸强碱管线的流量就地指示，酸碱浓度配比工序的流量控制。

3. 制药行业

腐蚀性药液、清洗剂的流量测量，可选快装卡盘卫生连接。

4. 实验室与分析仪器

配套环保仪器、医疗设备的微小流量测量，小口径系列分辨率好、调节灵敏。

5. 造纸行业

漂白、施胶工序腐蚀性药液的流量监控。

六、选型与安装注意事项

1. 介质兼容性确认

衬四氟材质不适用于氢氟酸、熔融碱金属、高温氟气等少数强腐蚀介质，订货前提供介质名称和浓度，由厂家确认材质适配性。

2. 量程匹配

被测流体的常用流量宜选在流量计上限值的60%以上、满量程30%～80%区间，该区间浮子运行平稳、读数误差最小；避免长期在下限或满量程附近工作。

3. 刻度换算

流量计出厂默认按20℃清水或标准状态空气标定，介质密度、粘度、温度偏离标定工况时需要换算，选型时提供实际介质参数，可由厂家定制对应刻度。

4. 垂直安装

流量计必须垂直安装，流体下进上出，倾斜会导致浮子卡滞、读数不准；安装前用洁净气体吹扫管路，固定牢靠，周围留出操作空间，严禁跌落磕碰。

5. 脉动与倒流防护

介质脉动大时浮子抖动读数不稳，应在上游设缓冲器；存在倒流或水锤风险时，在下游阀门后加装单向逆止阀。

6. 杂质过滤

含颗粒杂质介质应在上游加装过滤器，防止浮子卡死、锥管磨损。

七、常见问题解答（FAQ）

Q1：防腐型玻璃转子流量计能测氢氟酸吗？

不能。氢氟酸会腐蚀玻璃和多数含硅材料，玻璃锥管无法承受，此类介质应选非玻璃材质的流量计（如金属管浮子流量计配相应材质）。

Q2：和电磁流量计相比怎么选？

小口径、小流量、只需就地读数、无供电条件的腐蚀性介质场合，选防腐型玻璃转子流量计更经济；需要远传、参与自动控制或大口径导电介质计量，选电磁流量计更合适。

Q3：读数波动大是什么原因？

多由介质脉动、管道振动或未满管引起，上游加装缓冲器、加固安装支架、确认垂直满管后一般可恢复稳定。

Q4：介质不是清水，刻度还准确吗？

出厂刻度按20℃清水或标准空气标定，密度粘度不同的介质读数有偏差，提供介质参数可由厂家定制刻度或在说明书附表中查换算系数修正。

Q5：安徽天康集团能否定制非标流量范围？

可以。不同口径不同流量范围的特殊需求可与销售技术人员沟通确认后特殊订货，远传、调节阀、防护外壳等配置也可按需求组合。

八、结语

防腐型玻璃转子流量计以材质可靠、读数直观、压损小、成本低的特点，守住了中小口径腐蚀性介质流量测量的基本盘。选型时把介质兼容性、量程匹配和安装条件确认清楚，是仪表准确耐用的关键。

安徽天康集团长期供应各系列防腐型玻璃转子流量计，产品规格齐全、支持按需定制，并配有技术服务团队协助选型。如需了解产品详细参数、获取报价或咨询定制需求，欢迎来电或留言咨询。
