不停产也能测流量：超声波流量计的原理、类型与选型要点

老厂区管网改造要装流量计，可生产线一天都不能停——这是工业现场经常遇到的难题。超声波流量计恰好是为这类场景而生：传感器夹装在管道外壁，不破坏管道、不中断生产，通电就能读出流量。除了安装方便，它还几乎不受介质电导率限制，油品、纯水都能测。本文对超声波流量计的工作原理、结构类型、安装要求和选型方法进行介绍。

一、什么是超声波流量计

超声波流量计是利用超声波在流体中的传播特性测量流量的仪表，属于非接触式、无压损的流量测量设备。按测量原理分为时差法和多普勒法两类：时差法通过比较超声波顺流、逆流传播的时间差计算流速，适用于清水、冷却水、轻质油品等洁净介质，信号稳定、精度高；多普勒法利用声波被流体中颗粒、气泡反射后产生的频率偏移计算流速，适用于污水、矿浆等含悬浮颗粒或气泡的介质。

产品按安装方式分为外夹式、插入式、管段式和便携式四种，覆盖从临时巡检到长期计量的完整需求。

安徽天康集团供应各类型超声波流量计，产品规格齐全，可根据现场工况提供选型方案与安装指导。

二、测量原理说明

1. 时差法测量过程

两个换能器成对安装在管道上，交替发射和接收超声波信号。顺流方向声波与流速叠加、传播加快；逆流方向声波被流速抵消、传播减慢。仪表精确测量两个方向的传播时间差，结合声道长度和管道几何参数即可算出平均流速，进而得出流量。时差法是目前液体超声波流量计的主流技术路线。

2. 多普勒法测量过程

换能器向流体中发射固定频率的超声波，声波遇到随流体运动的颗粒或气泡后被反射，反射波频率与发射波产生偏移，频率偏移量与流速成正比，据此计算流量。介质中含颗粒或气泡是多普勒法正常工作的前提。

3. 两种原理的适用边界

洁净、均匀的液体选时差法；含颗粒、气泡的两相流体选多普勒法；介质状态不确定的场合可选用双模式仪表自动切换。测量气体需选用专用的气体超声波流量计，内置温压补偿模型。

三、四种结构类型对比

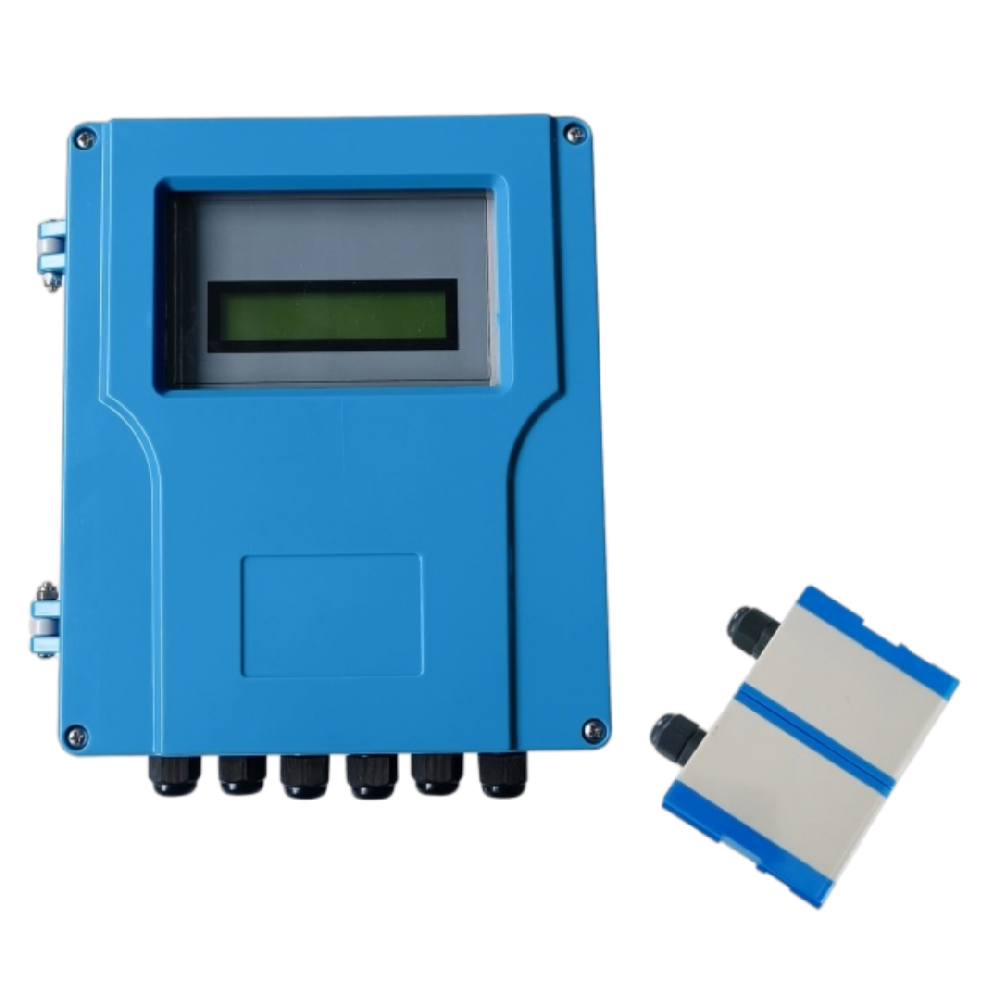

1. 外夹式

传感器通过夹具固定在管道外壁，不破管、不断流，安装几分钟即可完成，管径适应范围从DN15到DN6000以上，老旧管网改造、临时巡检、不允许动火的场合首选。短板是精度受管道材质、壁厚、内衬和结垢影响，铸铁管、衬里剥离、内壁锈蚀严重的管道信号衰减明显。

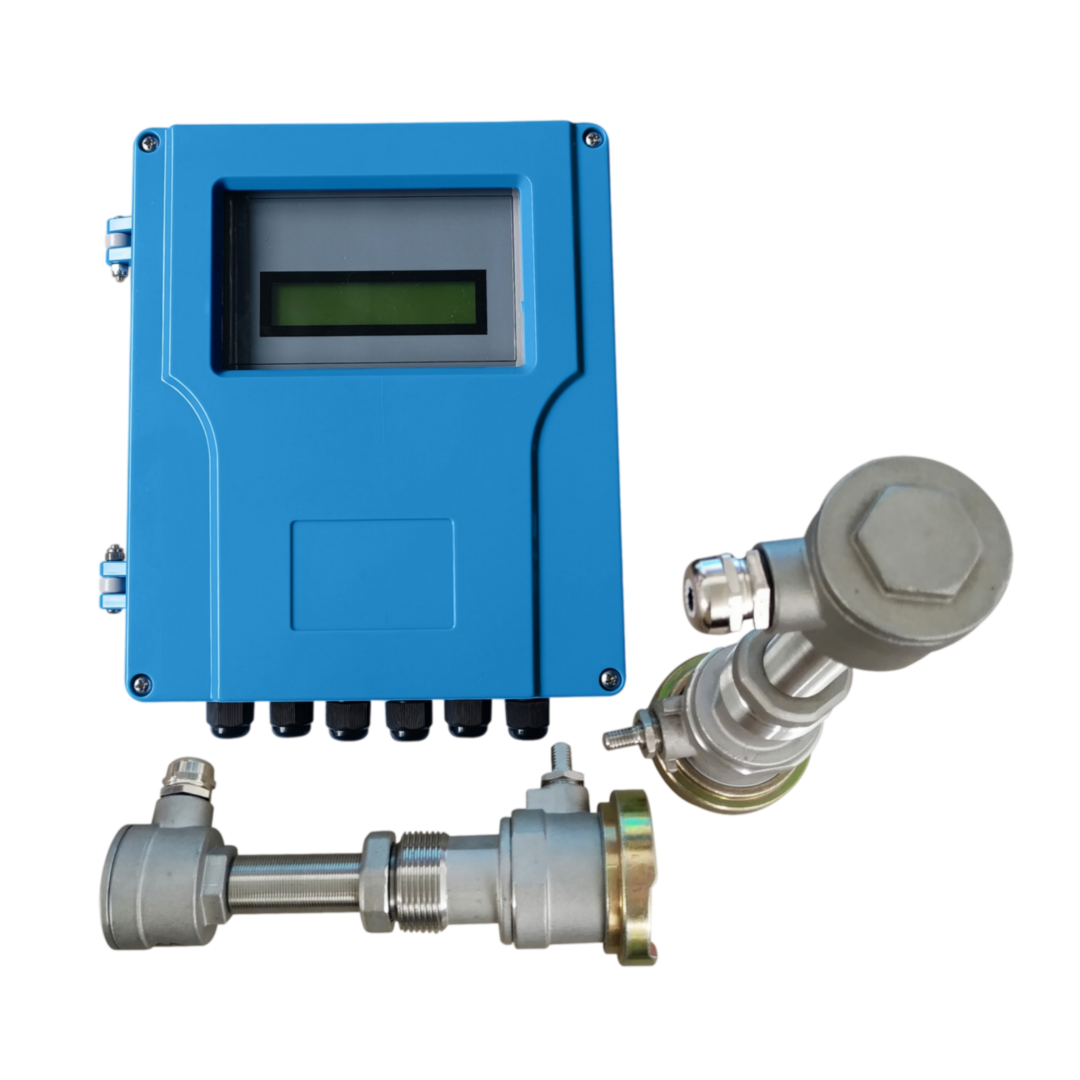

2. 插入式

带压开孔将探头插入管道内部，探头直接接触介质，信号强度高于外夹式，抗结垢、抗气泡能力更好，适合DN80以上大口径管道的长期固定计量。

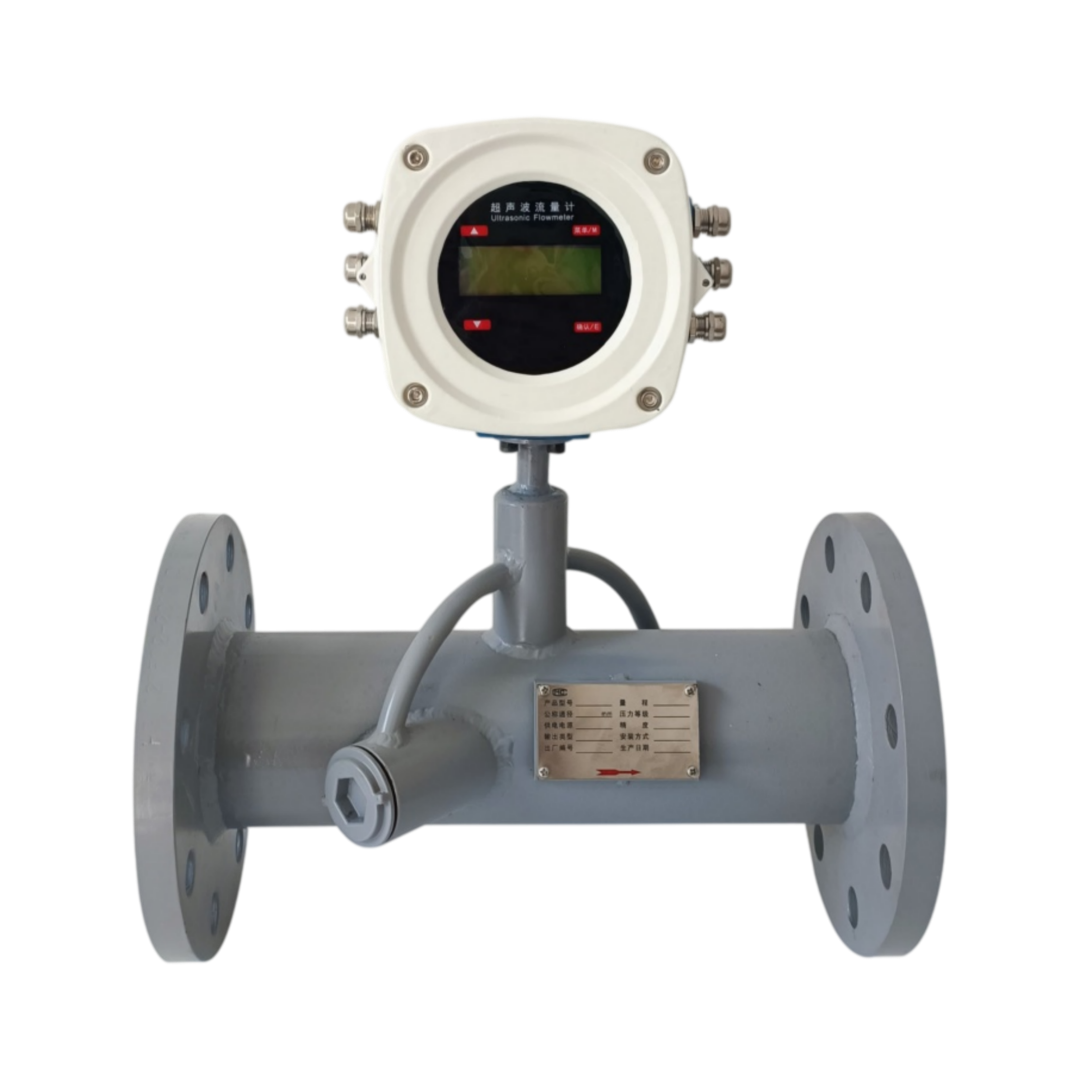

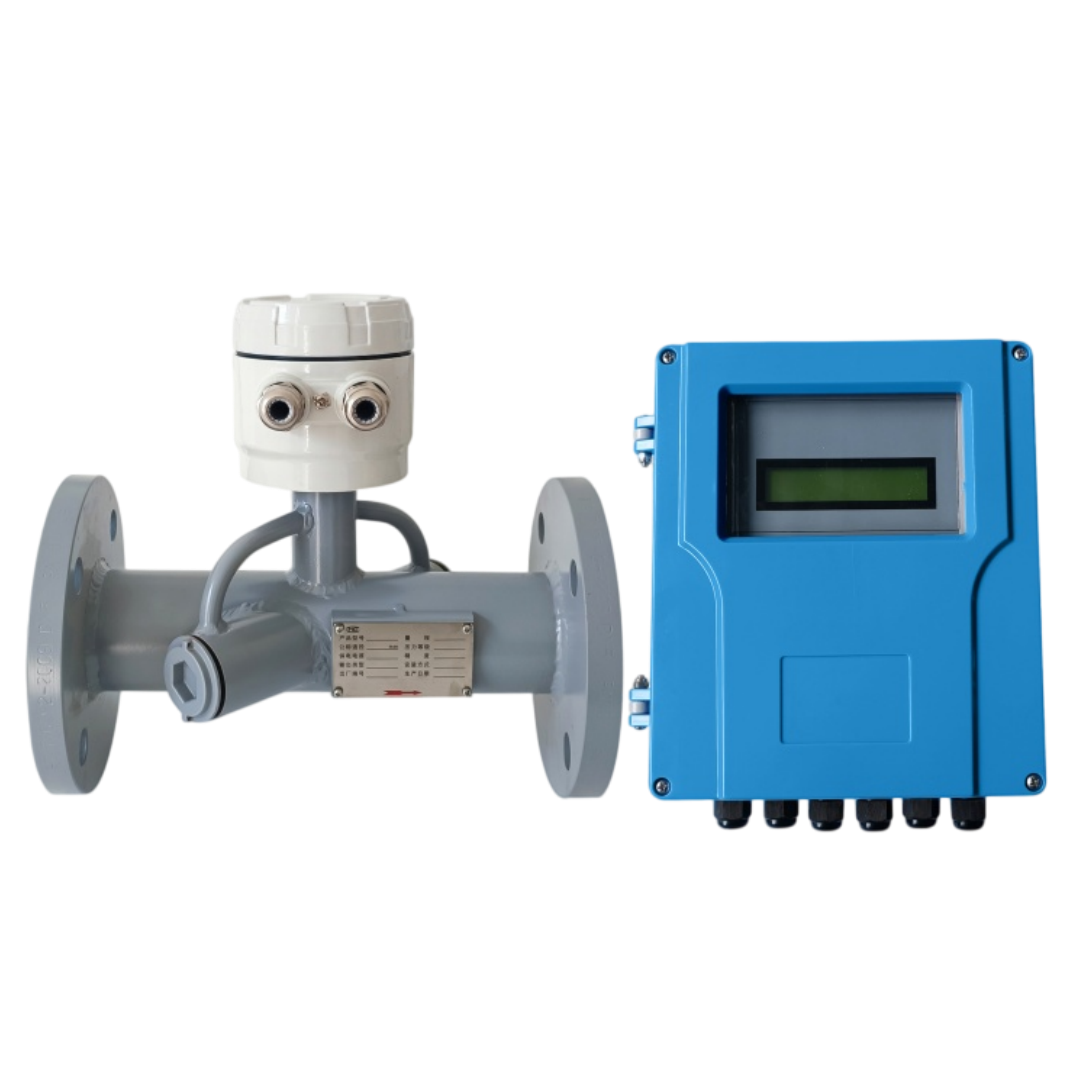

3. 管段式

换能器集成在专用管段上，与管道串联安装，测量精度最高，可达±0.5%FS，适合新建管道的高精度计量，需断管施工。

4. 便携式

主机配充电电池和夹装传感器，单人携带、即夹即测，用于流量巡检、能效核查、临时比对，部分型号可连续工作十余小时并记录数据。

四、主要技术参数

1. 精度指标

常规外夹式精度±1%～±2%，插入式和管段式精度更高，双声道型号可达±0.5%，满足高精度计量需求。

2. 管径与流速

管径适应范围DN15～DN6000以上，流速测量范围常规0.1～10m/s，支持双向流量测量。

3. 输出与通讯

输出4-20mA电流、OCT脉冲和继电器信号，通讯接口为隔离RS485，支持Modbus协议；部分型号支持SD卡数据存储和热量测量功能。

4. 供电与防护

供电可选直流或交流电源，便携式为内置电池；主机防护等级IP65～IP68，传感器常规IP67，适应户外和井下安装。

五、产品主要特点

1. 安装无需停产

外夹式不破管、不开孔，对生产零影响，安装调试当日完成。

2. 无压力损失

无节流元件，不干扰流态，节能降耗，适合大口径管线长期运行。

3. 介质适应面广

导电与否均可测量，水、海水、污水、油品、酸碱液、浆液均有对应测量方案。

4. 双向测量

自动识别正反向流动，管网调配、循环水系统监测场景实用性强。

5. 维护量小

无运动部件、无磨损件，外夹式传感器不与介质接触，基本免维护。

6. 质量管控规范

安徽天康集团对每台流量计进行实流标定和整机检验，出厂附带标定记录，确保测量性能符合标准。

六、安装要求说明

1. 直管段要求

基础要求上游不小于10倍管径、下游不小于5倍管径。上游有泵、阀门、弯头等扰动件时要求更长，直管段不足可考虑加装整流器或改用多声道型号。

2. 管道表面处理

安装点管壁应平整、除锈、除漆，耦合剂均匀涂覆，传感器与管壁贴合紧密无气泡。

3. 安装方法选择

中小管径优先V法（双声程），大管径或信号弱时用Z法（单声程），信号强度不足时切换方法重试。

4. 满管与气泡

保证测量管段满管，避开管道最高点安装，防止气体聚集影响信号。

5. 地埋管道

地埋管道宜开挖安装井，井内做排水防淹措施，为安装维护留出操作空间。

七、典型适用场景

1. 市政供水与管网改造

DN200以上大口径、不具备停水条件的管道首选外夹式或插入式，造价与管径大小基本无关。

2. 工业废水与环保监测

含颗粒污水选多普勒或双模式型号，配合数据采集器上传监测平台。

3. 化工腐蚀介质

外夹式不与介质接触，腐蚀性介质测量无材质兼容问题。

4. 热力供暖

热水、蒸汽管网的热量计量，配合铂电阻实现温度补偿测量。

5. 油品储运

非导电油品是电磁流量计的盲区，超声波流量计正好填补。

6. 节能监测与巡检

便携式仪表用于水平衡测试、能耗核查、管网漏损排查。

八、选型注意事项

1. 按介质选原理

洁净液体选时差法，含颗粒气泡介质选多普勒法，两相不确定选双模式，气体选气体专用型。

2. 按现场条件选结构

不能停水、不能开孔选外夹式；长期固定计量且允许开孔选插入式；新建高精度管道选管段式。

3. 核实管道条件

提供管径、壁厚、材质、内衬、锈蚀情况，判断外夹式信号是否可行，必要时先现场测试。

4. 确认输出与供电

控制系统接口、通讯协议、供电方式（市电或电池）提前确认，避免到货不匹配。

5. 明确计量用途

贸易结算场合对精度和型式批准证书要求高，建议选管段式或高精度型号并确认计量合规性；工艺监控场合外夹式经济实用。

6. 选择正规厂家

超声波流量计的算法和标定水平直接影响精度，应选择具备生产资质和实流标定能力的厂家。安徽天康集团可提供完整的产品资料和标定证书。

九、常见问题解答（FAQ）

Q1：超声波流量计和电磁流量计怎么选？

电磁流量计精度更高、适合导电介质，但需断管安装；超声波流量计不破管、不停产、导电与否都能测，外夹式精度略低但适用范围更广。精度要求高且能停水选电磁，不能停水或测油品选超声。

Q2：为什么测量数据波动大？

常见原因包括未满管、管道结垢或衬里剥离、气泡干扰、直管段不足、耦合不良，按以上顺序排查后一般可恢复稳定。

Q3：铸铁管能用外夹式吗？

锈蚀严重或衬里剥离的铸铁管信号衰减明显，建议先现场测试信号强度；不行则改用插入式。

Q4：安徽天康集团能否提供现场安装指导？

可以。厂家提供安装位置判断、安装方法选择和调试指导，重要项目可协商安排技术人员到场服务。

Q5：订货时需要提供哪些参数？

需注明安装方式、管径范围、介质名称、温度、是否含颗粒、输出信号、通讯协议、供电方式及防护等级要求，信息完整才能准确配货。

十、结语

超声波流量计以不破管、不停产、无压损、介质适应广的特点，成为管网改造、临时计量和特殊介质测量的常用方案。选型时把介质状态、管道条件和安装方式三个要素确认清楚，是仪表稳定准确运行的前提。

安徽天康集团长期供应各类型超声波流量计，产品系列齐全、支持按需配置，并配有技术服务团队协助选型、安装与调试。如需了解产品详细参数、获取报价或咨询选型方案，欢迎来电或留言咨询。
