雷达馈线为什么用同轴不用普通线：CSYV船用射频电缆的选型解析

船舶雷达收发机到天线之间、无线电电台到鞭状天线之间，传输的是频率以兆赫乃至吉赫计的高频信号。普通双绞线碰上这种信号，电磁波还没走到天线就辐射泄漏了大半，机舱里的电机变频干扰再一掺和，屏幕上全是雪花。同轴电缆的结构专为这种工况而生：电磁能量被约束在内导体与外导体之间的介质里传输，几乎不对外辐射，也不受外界电磁场干扰。CSYV就是船用同轴电缆中的基础型号。本文对其传输原理、型号体系、阻抗选择和选购要点进行介绍。

一、产品概述

CSYV船用射频电缆的全称为铜导体实芯聚乙烯绝缘聚氯乙烯护套船用同轴射频电缆，执行JB/T8143.1~3-1995和GB9334（新版GB/T 9334）等标准，标准体系参照IEC 92-373《船舶用通讯电缆和射频电缆》和IEC 96《射频电缆》的规定。产品适用于各种河海船舶及海上石油平台等水上建筑物传输信号用，是供对地不对称高频信号设备——如无线电和雷达设备——连接用的船用射频电缆。

船用同轴电缆又称船用射频电缆，由同轴管组合构成，电磁能量主要在内外导体之间的介质中传输，具有高频衰减小、抗干扰性强、使用频带宽等技术特点，且串音特性表现为频率愈高串音愈小，多根同轴管成缆敷设时相互干扰小。

安徽天康集团生产的CSYV系列船用射频电缆，特性阻抗、同轴管规格和组合数量可按设备接口定制，配套船检资料齐全。

二、同轴结构与传输原理

1. 四层同心结构

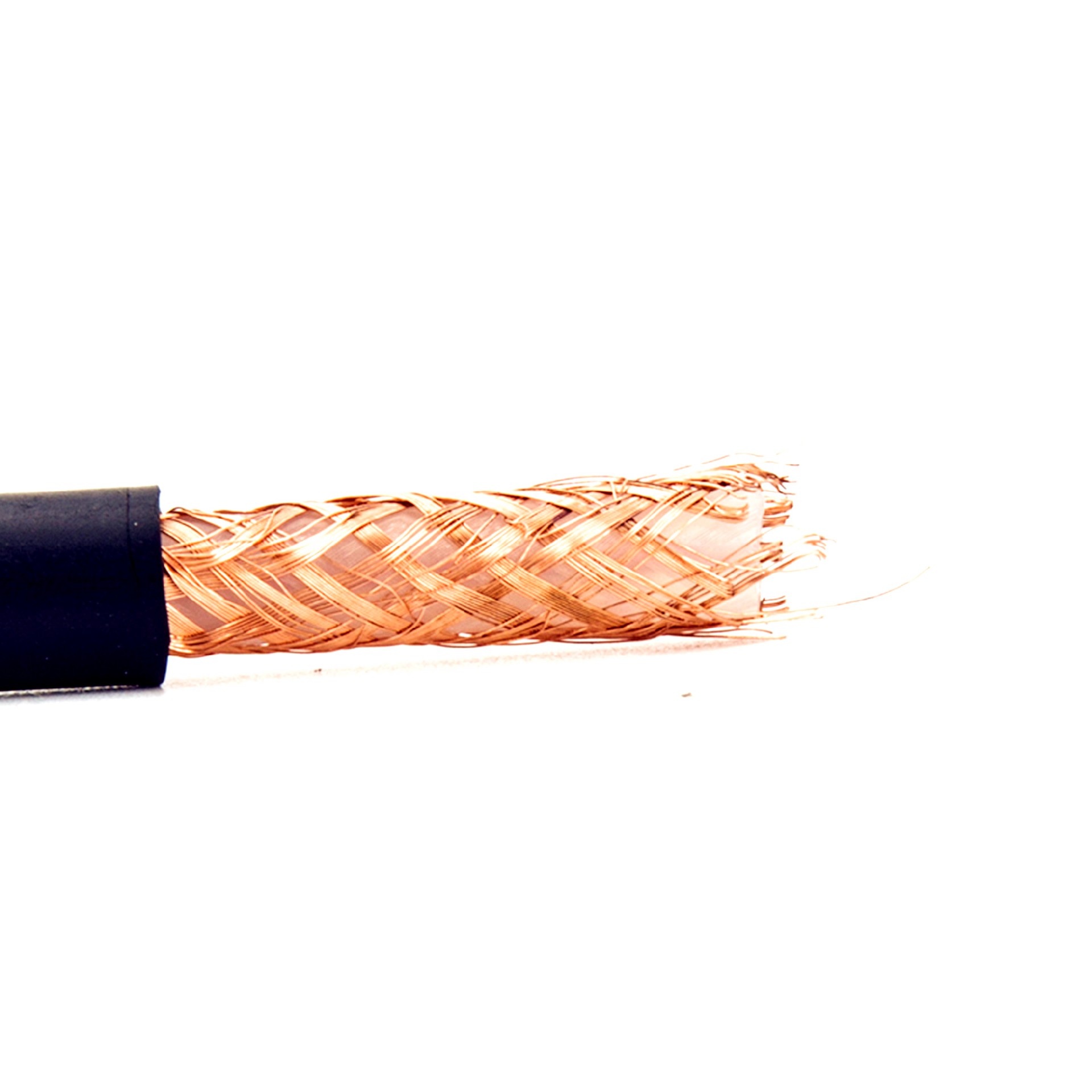

同轴电缆由内导体（信号线）、绝缘层、外导体（屏蔽层）和护套四层同心构成。内导体传输高频信号电流，外导体兼作回路导体和电磁屏蔽：它与内导体同轴，把电磁场封闭在两者之间，射频能量基本只在介质中传输，外围电磁场极小——这就是"衰减小、抗干扰"的结构根源。

2. 特性阻抗的来历

特性阻抗由内外导体直径比和绝缘介质介电常数决定，与电缆长度、工作频率无关。实芯聚乙烯绝缘条件下，工程上形成了两个黄金数值：50Ω在功率容量与衰减之间折中最优，成为无线电、雷达、微波系统的标准；75Ω衰减更低，成为视频、有线电视、监控图像传输的标准。阻抗匹配是射频系统的第一原则：电缆、连接器、设备端口阻抗不一致，信号就会反射，驻波比升高，传输效率骤降。

3. 组合缆的结构

船舶综合布缆场合，多根同轴管组合成缆，组合数量有2至18管六种规格，管间空隙填以中心四线组、管间四线组及外层四线组，可同时传输射频信号和辅助低压信号，一次敷设完成多路连接。

三、型号体系与阻抗选择

1. 常用型号对照

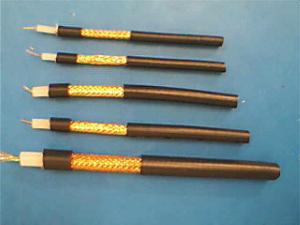

CSYV为铜导体实芯聚乙烯绝缘、聚氯乙烯护套的基础型，适合干燥舱室；CSYV9D为聚氯乙烯内套加铜丝编织屏蔽型，防干扰场合选用；CSYV90为聚氯乙烯内套裸钢丝编织铠装型（表示方法示例：CSYV90 50-7-2，即阻抗50Ω、绝缘标称外径7.25mm、外导体为单层铜线编织套）；CSYY40为裸钢丝编织屏蔽铠装型，机械防护要求高的甲板部位使用；CSFF为镀银铜导体聚四氟乙烯绝缘、聚四氟乙烯护套玻璃丝编织浸硅漆护层型，耐高温耐腐的高要求场合使用。

2. 50Ω还是75Ω

按设备端口阻抗选：雷达收发机、无线电电台、射频测试设备接口为50Ω，选CSYV 50系列；视频监视器、闭路电视、图像传输接口为75Ω，选CSYV 75系列。混接等于在系统里引入固定反射，信号质量直线下降，这条红线没有商量的余地。

3. 型号表示方法

产品以型号、特性阻抗参数、绝缘外径参数、结构代号和标准编号表示，如CSYV 75-7-11 GB/T 9334-2009。对称射频电缆在结构代号之后标明芯数，以区别于同轴射频电缆。

四、主要技术参数

1. CSYV与CSYV9D电气参数

常用规格50-7-2、50-7-6、50-12-1：电容100pF/m，速比0.66；最大交流电压6.5kV（峰值），最大脉冲电压13kV（峰值）。

2. 弯曲性能

安装最小弯曲半径室内5D、室外10D（D为电缆外径）；最低弯曲温度-40℃，严寒海域施工不受限。

3. 组合缆规格

同轴管按外径分9.5mm、5.6mm、4.4mm三种类型，组合数量2至18管六种规格，按雷达、电台等设备的馈线芯数需求选配。

4. 交货要求

实芯聚乙烯绝缘电缆交货长度不小于100米（短段不小于10米），实芯聚四氟乙烯绝缘电缆不小于50米；短段电缆数量不超过交货总长度的15%；按双方协议可任意长度交货，长度计量误差不超过±0.5%。

五、产品主要特点

1. 高频衰减小

电磁能量约束在同轴介质中传输，导体损耗和介质损耗经结构优化，高频段衰减明显低于普通对称电缆，馈线长度数百米时信号质量依然可靠。

2. 抗干扰性能强

外导体全封闭的屏蔽作用，使机舱电机、变频器产生的电磁干扰无法侵入信号通道，雷达和电台画面干净稳定。

3. 频带宽、用途广

从音频、视频到射频微波均可传输，雷达中可作中频和视频馈线，10厘米波段雷达中可替代波导作为收发机与天线的馈线，一根电缆覆盖多类信号链路。

4. 高串音抑制

频率愈高串音愈小的特性，使多管组合缆中各路信号相互隔离，综合布线密度高而不串扰。

5. 船用环境适应

聚氯乙烯护套阻燃、耐潮、耐天候，舱内长期敷设性能稳定；需要更高防护等级时选钢丝铠装型。

6. 质量管控规范

安徽天康集团按船用射频电缆标准组织生产，逐盘检测特性阻抗、衰减常数、耐压和绝缘电阻，可提供船检配套资料。

六、典型适用场景

1. 船舶雷达系统

雷达收发机至天线（桅顶）的收发馈线，是船用射频电缆的核心用途。

2. 无线电通信设备

中高频电台、甚高频电台到鞭状天线的馈线连接。

3. 视频与监控传输

闭路电视监视系统、图像信号传输，选75Ω系列。

4. 海上石油平台

平台通信、雷达、监控系统的射频布缆，环境条件与船舶一致。

5. 综合组合布线

雷达、电台、监控多系统共缆敷设，选多管组合型一次完成。

七、选购注意事项

1. 阻抗先行

先查设备端口阻抗再下单，50Ω与75Ω互不兼容；同一条链路混用不同阻抗电缆或连接器，驻波恶化后果立竿见影。

2. 按环境选型号

干燥舱室CSYV基础型即可；干扰强或需机械防护的部位选铜丝/钢丝编织铠装型；高温腐蚀场合升级CSFF氟塑料型。

3. 核算传输衰减

按工作频率和馈线长度核算总衰减，留足余量；长距离或高频段场合选低衰减规格或物理发泡绝缘型号。

4. 连接器匹配

馈线两端的连接器（BNC、N型等）阻抗和接口制式与电缆一致，压接工艺到位，屏蔽层360°搭接，避免虚接引入反射。

5. 控制弯曲半径

桅杆走线、穿舱转弯部位按5D（室内）至10D（室外）控制弯曲半径，弯折过度会改变阻抗分布，形成反射点。

6. 核实船检要求

入级船舶项目确认船级社认证和规格书要求，索取检验资料，射频电缆同样纳入船检范围。

7. 选择正规厂家

同轴电缆的阻抗一致性和衰减指标依赖导体同心度和发泡工艺控制，应选择工艺成熟、检测手段齐全的厂家。安徽天康集团具备网络分析仪等高频参数检测能力，可提供完整检测数据。

八、常见问题解答（FAQ）

Q1：CSYV和普通SYV同轴电缆有什么区别？

结构和电气性能同源，区别在船用合规：CSYV执行船用射频电缆标准，耐燃烧、防潮防霉等指标按船用要求考核，并取得船检认可；普通SYV按一般同轴电缆标准生产，无船用认证，船舶项目不能用普通SYV替代。

Q2：雷达馈线最长能布多少米？

取决于工作频率、电缆衰减和收发机功率裕量。中低频段数百米内选CSYV 50-7规格通常够用，X波段等高频段应逐段核算衰减，必要时选低衰减型号或加中继放大。

Q3：50Ω和75Ω电缆能对接吗？

不能。阻抗失配会在对接点产生信号反射，能量回传、有效功率下降。整条链路必须阻抗一致，设备端口是哪种就选哪种。

Q4：安徽天康集团能否提供多管组合型定制？

可以。2至18管六种组合规格均可按设备清单定制，管间四线组配置、铠装结构和燃烧特性按规格书要求生产。

Q5：订货时需要注明哪些内容？

需注明型号、特性阻抗（50Ω或75Ω）、规格代号（绝缘外径和结构代号）、组合管数、交货长度及执行标准；入级船舶项目附技术规格书编号，以便按规格书核对生产。

九、结语

CSYV船用射频电缆是同轴结构在船舶场景的标准化落地：把高频信号约束在内外导体之间，衰减、干扰、串音三个射频布线的老大难问题一次性化解。选型时守住阻抗匹配这条铁律，按环境定型号、按衰减定规格，雷达屏幕上的干净图像就有了物理保障。

安徽天康集团长期供应CSYV系列船用射频电缆，同轴管规格、组合数量和铠装结构齐全，支持按需定制并可提供船检配套资料。如需了解产品详细参数、获取报价或咨询定制需求，欢迎来电或留言咨询。
