变频器到电机之间为什么要用专用电缆：变频电缆的结构原理与选型解析

风机、水泵换上变频器调速，电机端却啸叫不断、PLC频繁误动作、电缆绝缘用两年就击穿——查了一圈，问题往往出在电缆上：用了普通电力电缆替代变频专用电缆。变频器输出的不是平稳的工频正弦波，而是含有大量高次谐波的脉冲电压，普通电缆没有应对这种工况的结构设计。变频电缆就是为此而生的专用产品。本文对变频电缆的结构原理、型号规格、与普通电缆的区别和选型安装要点进行介绍。

一、什么是变频电缆

变频电缆是专为变频控制系统设计的电力电缆，主要用于变频电源和变频电机之间的连接，也可用于额定电压0.6/1kV及以下输配电线路中作输送电能用。产品具有较强的耐电压冲击性，能经受变频时的脉冲电压，良好的屏蔽性能可以有效降低变频器输出高次谐波的不良影响，减少电磁辐射，保障系统稳定运行。

安徽天康集团生产的变频电缆涵盖BPYJVP、ZR-BPYJVP等多个系列，阻燃等级、屏蔽结构和规格组合可按工况配置。

二、核心结构设计

1. 3+3对称结构

对称结构是变频电缆区别于普通电缆的第一特征。普通动力电缆常用3+1结构（三根相线加一根地线），而变频电缆主流采用3+3对称结构：三根主线芯搭配三根分置的接地线芯，六芯对称绞合成缆。这种结构使各相导线具有良好互换性，正序和零序阻抗更均匀，能抵消高次谐波中的奇次频率分量，降低共模干扰和电磁失衡，改善供电品质。

2. 金属屏蔽层

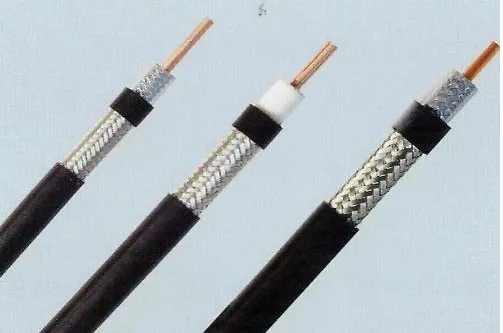

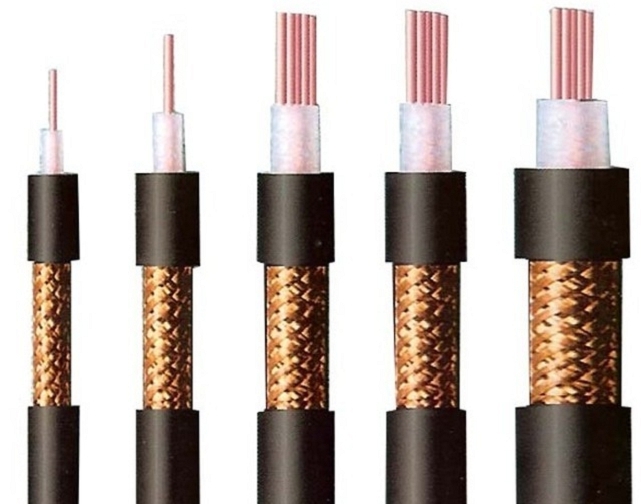

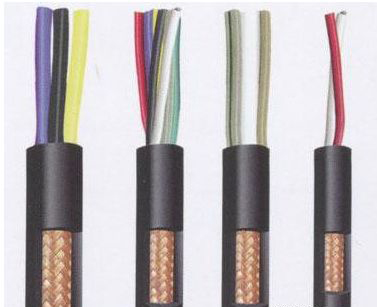

变频电缆设置铜丝编织屏蔽、铜带绕包屏蔽或复合屏蔽，屏蔽层截面积与线芯截面积保持一定比例。屏蔽层提供低阻抗接地路径，泄放高频谐波电流，阻挡外部电磁噪声侵入，同时抑制电缆对外辐射电磁波。是否带屏蔽以及屏蔽形式，直接决定电磁兼容水平。

3. 交联聚乙烯绝缘

绝缘采用交联聚乙烯（XLPE），长期允许最高工作温度90℃，短路时最高温度250℃（持续时间不超过5秒），耐电压冲击能力优于普通聚氯乙烯绝缘，能承受变频器输出脉冲电压的反复冲击，延缓绝缘老化。

4. 工艺控制要点

变频电缆制造注重原材料净化，绝缘挤包要求紧密、绝缘偏心度小，保证绝缘外径一致性，减少界面效应，这些工艺细节决定了电缆的高频电气性能。

三、变频电缆与普通电缆的主要区别

1. 屏蔽结构有无

普通电力电缆无屏蔽层或仅简单屏蔽，变频电缆标配铜丝、铜带等总屏蔽结构，抗电磁感应和传导干扰能力差距明显。

2. 线芯结构对称性

普通电缆多为3+1、4芯等非对称结构，变频电缆采用3+3对称成缆，电磁兼容性更好。

3. 耐电压冲击能力

普通电缆按工频稳态电压设计，变频电缆额外承受高频脉冲和电压尖峰的冲击考验，绝缘体系完全不同。

4. 电气性能要求

变频电缆增加了电容、电感等高频电气性能控制指标，低传输阻抗、低工作电容，而普通电缆只考核工频载流量和绝缘电阻。

5. 应用边界

普通电缆用于工频输配电，变频电缆用于变频器与电机之间的连接，两者用途不可混用。用普通电缆替代变频电缆，轻则干扰误动作，重则绝缘击穿烧电机，维修成本远高于电缆差价。

四、主要技术参数与型号说明

1. 型号体系

BP表示变频专用，YJ表示交联聚乙烯绝缘，V表示聚氯乙烯护套，P表示铜丝编织屏蔽。BPVVP为聚氯乙烯绝缘护套屏蔽型，BPYJVP为交联聚乙烯绝缘屏蔽型；型号前加ZR表示阻燃，阻燃等级分ZA、ZB、ZC等档次；NH表示耐火型。

2. 电压与温度

额定电压U0/U为0.6/1kV，交流50Hz系统；导体长期最高工作温度90℃（XLPE绝缘），短路温度250℃/5秒。

3. 芯数与截面

芯数有3、3+1、4、3+2、3+3等组合，标称截面从1.5mm²到630mm²，覆盖小功率风机到大功率轧机的全功率区间。

4. 阻燃性能

阻燃型产品通过GB12666.5、IEC60332-3标准成束燃烧试验，火焰蔓延受限、残焰自熄，按场所安全要求选择阻燃等级。

五、典型适用场景

1. 冶金行业

轧机、起重机等大功率变频驱动设备，谐波强、冲击大，选大截面高等级型号。

2. 电力与泵站

水泵、风机变频改造，量大面广，中等截面型号性价比高。

3. 石化行业

防爆区域内的变频设备配套，阻燃等级按场所要求配置。

4. 造纸与纺织

生产线密集、测控仪表多的场合，屏蔽性能是刚需。

5. 矿山与轨道交通

变频提升、牵引设备供电，机械防护要求高场合可选铠装结构。

六、选型与安装注意事项

1. 按电流选截面

先计算电机额定电流，考虑谐波引起的附加发热，载流量预留10%～15%余量，再对照规格表确定主线芯截面。

2. 关注地线芯配比

接地线芯承担高频谐波回流任务，截面不宜过小，长距离传输或频繁启停场合，地线芯截面建议不低于主线芯的50%。

3. 屏蔽必须接地

屏蔽层可靠接地是发挥抗干扰作用的前提，两端接地方式按变频器厂家要求执行，接地电阻满足规范。

4. 弯曲半径控制

敷设时弯曲半径不小于电缆外径的15倍，强行弯折会损伤屏蔽层和绝缘，低温下严禁施工。

5. 敷设温度要求

安装敷设环境温度不低于0℃，固定敷设时不低于-10℃，低于该温度应暂停施工或采取预热措施。

6. 核对完整型号

采购时核对型号前缀和结构描述，防止收到无屏蔽或非对称结构的普通电缆冒名顶替；到货后检查电缆标识、测量屏蔽层通断。

七、常见问题解答（FAQ）

Q1：小功率变频器也必须用变频电缆吗？

功率小、距离短、周围无敏感仪表的场合，影响相对有限，但从系统可靠性和电磁兼容规范考虑，仍建议选用变频专用电缆，成本占比并不高。

Q2：变频电缆能当普通动力电缆用吗？

可以，变频电缆的性能指标高于普通电缆，反向替代没有问题；但普通电缆不能替代变频电缆，这是单向的。

Q3：屏蔽层破损了影响大吗？

影响很大。屏蔽破损会破坏阻抗连续性，导致辐射泄漏和干扰侵入，敷设时应避开锐边、控制弯曲半径，接头处保证屏蔽搭接可靠。

Q4：安徽天康集团能否提供耐火型变频电缆？

可以。NH耐火型在绝缘内层增加云母带绕包，火焰中可持续供电，ZA/ZB/ZC阻燃等级及耐火复合型号均有供应，订货时注明阻燃耐火要求。

Q5：订货时需要注明哪些内容？

需注明型号、芯数结构、标称截面、额定电压、阻燃等级、屏蔽形式及长度要求，特殊规格提供技术协议，按协议生产。

八、结语

变频电缆的价值不在导体，而在结构：3+3对称加金属屏蔽的组合，专门化解变频器输出谐波和脉冲电压带来的干扰与冲击。选型时别只比单价，把结构、截面配比和阻燃等级核对清楚，才能避免省下小钱、赔上设备。
