BPYJVT高压变频电缆-变频器专用屏蔽电缆参数

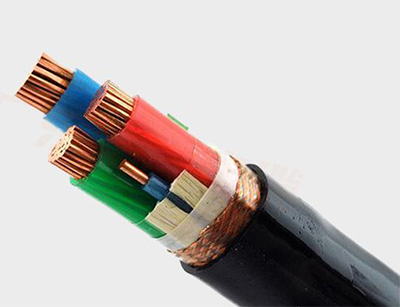

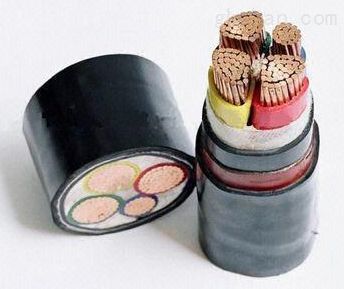

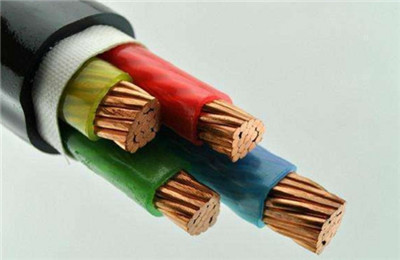

安徽天康BPYJVT高压变频电缆用于变频器与高压电机之间的动力连接，专为承受高速频繁变频产生的脉冲电压设计，产品使用特性和性能特点如下。

一、使用特性

1、电缆导体的最高额定温度：交联聚乙烯绝缘为90℃，聚氯乙烯绝缘为70℃；

2、短路时（最长持续时间不超过5s）电缆导体的最高温度：交联聚乙烯绝缘不超过250℃，聚氯乙烯绝缘不超过160℃；

3、电缆敷设时环境温度应不低于0℃，最小弯曲半径：单芯电缆为20D，多芯电缆为15D（D为电缆外径）。

二、产品特性

1、具有较小的绝缘介质损耗；

2、具有较强的耐电压冲击性，能经受高速、频繁变频时的脉冲电压；

3、具有良好的屏蔽性能，屏蔽传输阻抗在100MHz范围以内不大于1Ω/m；

4、具有优良的热老化性能；

5、电缆结构紧凑、圆整，用电安全性高；

6、有助于改善电机输入电源的功率因数，减轻系统容量负担；

7、减少变频器输入电流中高次谐波成分的传输；

8、抑制电源电压瞬间提升造成的电容端电压升高，避免变频器过电压保护动作。

三、选型参考

变频电缆选型的核心是屏蔽结构：铜丝编织屏蔽适用于一般干扰场合，铜带绕包屏蔽抗干扰能力更强，长距离或强干扰场合选对称屏蔽加总屏蔽的复合结构。变频器进出配电柜的回路线缆配置，与《配电柜选型指南》中变频回路的元器件配置（电抗器、滤波器）配套考虑。更多型号见变频器电缆栏目，特殊规格支持定制。
