内河船近海渔船的经济型供电方案：CXF、CXV天然丁苯船用电力电缆解析

内河货船、湖泊运输船、近海渔船的配电系统有个共同特点：负载率不高、运行环境温和、船东对成本敏感。用90℃耐温的交联聚乙烯电缆当然是高配置，但常规动力照明回路用70℃的天然丁苯橡胶绝缘电缆同样达标，采购成本还能省下一截。CXF、CXV系列就是天然丁苯绝缘船用电力电缆的两个基础型号：绝缘柔软耐弯折，护套分氯丁和聚氯乙烯两种，配上铠装衍生系列和软电缆型号，内河船和渔船的电力布线一个系列就能配齐。本文对系列型号、技术参数、适用边界和选购要点进行介绍。

一、产品概述与执行标准

CXF、CXV天然丁苯船用电力电缆适用于各种内河湖泊船舶及近海渔轮等水上传输电能用，为铜芯天然丁苯绝缘船用电力电缆，也可用于河海船舶及海上石油平台等水上建筑物的一般动力、照明配电回路。产品执行GB/T 9331-2008《船舶电气装置 额定电压1kV和3kV挤包绝缘非径向电场单芯和多芯电力电缆》、IEC 60092-353等相关标准，同时执行安徽天康集团发布的企业标准。

型号中CXF为天然丁苯绝缘氯丁护套型，CXV为天然丁苯绝缘聚氯乙烯护套型；CXFR为软结构导体型，供连接移动电器设备使用，其余型号为固定敷设用。燃烧特性按DA、SA分档供货，规格书要求低烟无卤的场合可选相应等级。

安徽天康集团生产的CXF、CXV系列船用电力电缆，导体、铠装型式和芯数组合可按技术规格书定制。

二、型号体系与字母释义

1. 基础型号

C表示船用，X表示橡胶类绝缘（天然丁苯橡皮）；F表示氯丁橡胶护套，V表示聚氯乙烯护套；尾缀R为多股软铜导体，供移动设备连接。燃烧特性代号DA为单根垂直阻燃，SA为成束阻燃。

2. 铠装衍生系列

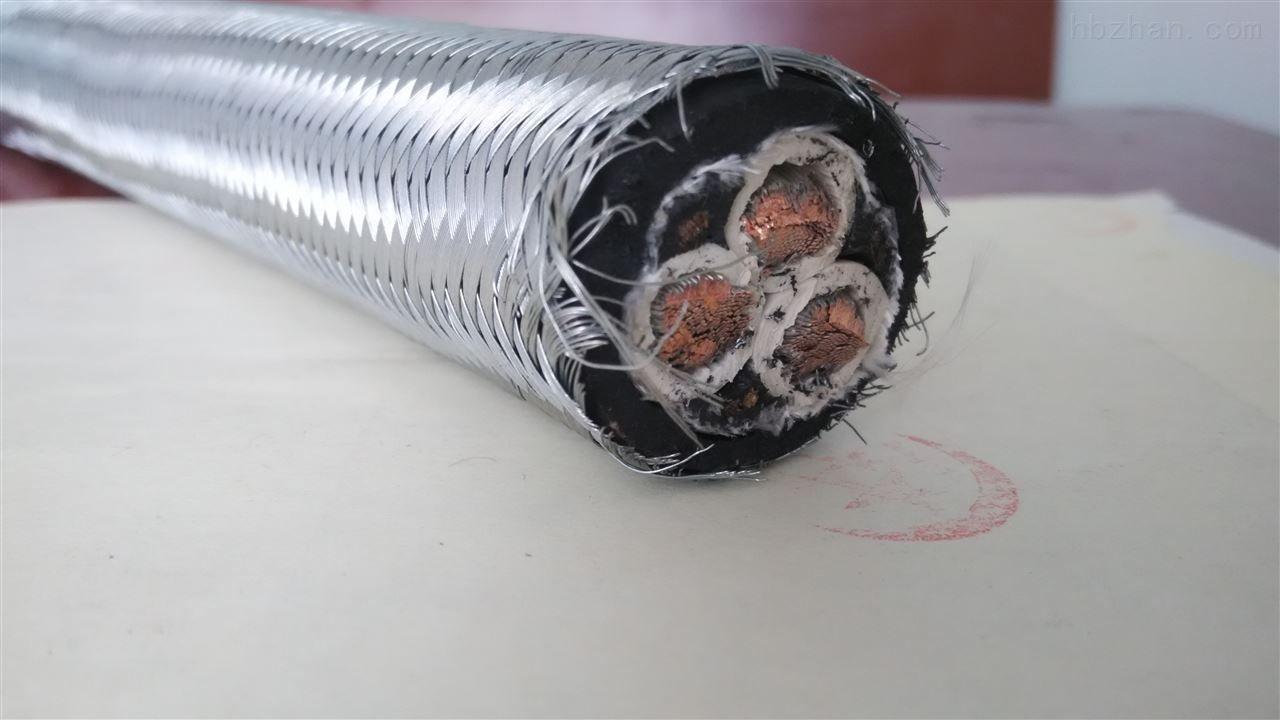

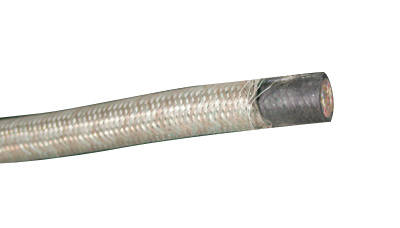

尾数8为铜丝编织铠装，用于防干扰场所；9为钢丝编织铠装，用于防机械外力作用场合；0为裸铠装无外护套，2为铠装外加聚氯乙烯外护套。常用组合：CXF80、CXV80为裸铜丝编织铠装型；CXF82、CXV82为铜丝编织铠装加外护套型；CXF90、CXV90为裸钢丝编织铠装型；CXF92、CXV92为钢丝编织铠装加聚氯乙烯外护套型。型号后加DA或SA标注燃烧特性，如CXF92/DA。

3. 选型速记

固定敷设看环境：潮湿油雾区选CXF氯丁护套，干燥舱室选CXV聚氯乙烯护套更经济；移动设备认准CXFR尾缀；机械外力风险区段叠加90/92钢丝铠装。

三、天然丁苯绝缘的材料特点

1. 柔软耐弯折

天然丁苯橡胶是通用型弹性体，绝缘层柔韧有弹性，电缆整体手感软、弯曲省力，最小弯曲半径小，老旧船舶狭窄的电缆通道和密集转弯部位敷设方便。

2. 耐潮湿性能稳定

橡皮类绝缘吸水率低、湿态电气性能衰减小，内河高湿、舱底潮湿环境运行稳定。

3. 成本优势明显

天然丁苯是橡胶类材料中价格较低的一档，同规格电缆采购成本低于乙丙绝缘和交联聚乙烯型号，负载率不高的常规回路经济性好。

4. 边界同样清晰

长期工作温度70℃，比乙丙的85℃和交联聚乙烯的90℃低；耐油性和耐老化性能不及氯丁护套配套的乙丙体系。温升较高、油雾重的机舱主干回路，仍应选CEF或CJ系列；CXF、CXV的主场是负载温和的常规配电。

四、主要技术参数

1. 电压与温度

额定电压U0/U为0.6/1kV；电缆导体长期允许工作温度70℃，短路时（最长持续不超过5秒）最高温度不超过160℃。

2. 弯曲半径

敷设时最小弯曲半径：金属编织铠装型为电缆外径的6倍；非铠装型外径不大于25mm时为4倍，大于25mm时为6倍。

3. 芯数与截面

推荐芯数1、2、3、4、5、7、10、12、14、16、19、24、27、30、33、37芯；标称截面组合：1芯1～300mm²、2芯1～120mm²、3芯1～185mm²、4～37芯1～2.5mm²，规格表中未列的组合可按用户需要生产。

4. 电气性能

电缆经受交流3500V或直流8400V、5分钟耐压试验不击穿；绝缘电阻、绝缘和护套厚度及重量符合GB/T 9331的规定；软电缆经受规定次数的弯曲试验无断路。

5. 交货要求

交货长度、短段比例及长度误差按标准规定执行；按双方协议可任意长度订货，减少现场接续。

五、典型适用场景

1. 内河货船与湖泊运输船

动力、照明配电回路，运行环境温和、负载率不高，天然丁苯系列性价比合适。

2. 近海渔船

捕捞机械供电、舱内照明线路，CXFR软电缆随设备移动使用方便。

3. 老旧船舶维修改造

与原敷设电缆同型号替换，接口规格兼容，维修成本可控。

4. 舱内一般配电

干燥舱室的照明、插座回路，CXV聚氯乙烯护套型经济够用。

5. 小型船舶与辅助设施

趸船、码头辅助用电等低负载场合。

六、选购注意事项

1. 温度等级留余量

按回路实际温升核算：负载率持续偏高、靠近发热设备的回路应升级CEF（85℃）或CJ（90℃）系列，天然丁苯70℃等级不适合机舱热区主干。

2. 护套按环境选

潮湿、油雾、露天部位选CXF氯丁护套；干燥舱室选CXV聚氯乙烯护套控成本。

3. 移动场合认准R尾缀

CXFR软结构电缆供移动电器连接，固定敷设型号不得拖曳使用。

4. 阻燃等级按规范选

成束敷设主干回路选SA级，规格书另有低烟无卤要求的按条款订货。

5. 铠装按外力风险选

钢丝编织铠装抵御机械损伤，铜丝编织兼防干扰，海洋环境优先选带外护套的92结构。

6. 核实船检要求

入级船舶项目确认船级社认可范围，索取产品证书和检验资料，按认可证书逐项核对型号。

7. 选择正规厂家

橡皮绝缘的混炼和硫化工艺决定绝缘质量一致性，应选择具备船级社工厂认可和检测手段的厂家。安徽天康集团可提供产品检测数据和船检配套资料。

七、常见问题解答（FAQ）

Q1：CXF、CXV和CEF、CJV怎么区分选型？

看绝缘字母：X开头为天然丁苯橡胶（70℃），E开头为乙丙橡胶（85℃），J开头为交联聚乙烯（90℃）。负载温和、成本敏感回路选CX系列；温升高、负载大的机舱主干选CE或CJ系列。

Q2：CXV的聚氯乙烯护套能用于露天甲板吗？

露天甲板日晒雨淋、温度变化大，聚氯乙烯护套耐天候性一般，建议选CXF氯丁护套或带外护套的铠装型；干燥遮蔽舱室用CXV更经济。

Q3：CXFR能带多大的负载？

CXFR为移动连接用软电缆，常规截面1～2.5mm²用于移动灯具、小型工具供电，大负载移动设备应选相应截面的CEFR乙丙软电缆并核算载流量。

Q4：安徽天康集团能否提供规格表外组合？

可以。1～37芯常规组合及规格表外组合均可按需要生产，铠装、护套、燃烧特性按技术规格书条款逐项确认。

Q5：订货时需要注明哪些内容？

需注明完整型号（护套、R软芯、铠装、燃烧特性代码）、额定电压、芯数、标称截面、执行标准、交货长度；入级船舶项目附技术规格书编号和船级社要求。

八、结语

CXF、CXV天然丁苯船用电力电缆是船用电力电缆家族里的经济型选手：70℃耐温、柔软好敷、成本友好，把内河船、渔船和常规配电回路的需求照顾得妥妥当当。选型时认清温度边界——该省的省、该升的升，电缆成本和质量两头都能站稳。

安徽天康集团长期供应CXF、CXV系列天然丁苯船用电力电缆，全系列铠装型式和软电缆型号规格齐全，支持按需定制并提供技术支持。如需了解产品详细参数、获取报价或咨询船检配套需求，欢迎来电或留言咨询。
