机舱湿热振动工况的供电线怎么选：CEF、CEV乙丙绝缘船用电力电缆解析

船舶机舱的三大特征——潮湿、振动、温差大——恰好戳中普通聚氯乙烯电缆的三个软肋：低温变硬、臭氧龟裂、振动开裂。乙丙橡胶绝缘的船用电力电缆就是针对这套工况长出来的产品：绝缘柔软、耐臭氧、耐潮湿，-15℃敷设不脆裂，85℃长期运行不老化，绕线、穿舱、过弯都比硬塑料绝缘顺手。CEF、CEV是其中的两个基本型号，一个配氯丁护套、一个配聚氯乙烯护套，配上软导体和铠装衍生系列，覆盖从固定敷设到移动供电的完整需求。本文对系列型号、技术参数和选购要点进行介绍。

一、产品概述与执行标准

CEF、CEV乙丙绝缘船用电力电缆适用于各种河海船舶及海上石油平台等水上建筑物传输电能。CEF为乙丙绝缘氯丁护套船用电力电缆，CEV为乙丙绝缘聚氯乙烯护套船用电力电缆；带R尾缀的CEFR为软结构导体型，可供连接移动设备使用，其余型号为固定敷设用。产品执行GB/T 9331-2008《船舶电气装置 额定电压1kV和3kV挤包绝缘非径向电场单芯和多芯电力电缆》、IEC 60092-353等相关标准，同时执行安徽天康集团发布的企业标准。

电缆长期允许工作温度85℃，短路时（最长持续5秒）导体最高温度不超过250℃，最低敷设温度-15℃，导体直流电阻和绝缘电阻等电气指标符合标准要求，燃烧特性按DA、SA、SB、SC分档供货。

安徽天康集团生产的CEF、CEV系列船用电力电缆，镀锡铜导体、铠装型式和芯数组合可按技术规格书定制。

二、型号体系与字母释义

1. 基础型号

型号中C表示船用，E表示乙丙橡胶绝缘；F表示氯丁橡胶护套，V表示聚氯乙烯护套；尾缀R表示多股软铜导体结构，供移动电器设备连接。燃烧特性代号DA为单根垂直阻燃，SA为成束阻燃，SB为低烟低卤，SC为低烟无卤。

2. 铠装衍生系列

尾数8表示铜丝编织铠装，9表示钢丝编织铠装，0为裸铠装无外护套，2为铠装外加聚氯乙烯外护套。常用组合：CEF80/CEV80为裸铜丝编织铠装型，机械防护兼屏蔽；CEF82/CEV82为铜丝编织铠装加外护套型，密封防腐；CEF90/CEV90为裸钢丝编织铠装型，抗拉抗压；CEF92/CEV92为钢丝编织铠装加外护套型，海洋环境长期敷设常用。燃烧特性代号跟在尾数之后，如CEFR82/SA。

3. 与CJ交联聚乙烯系列的取舍

两者耐温等级相近（85℃对90℃），差别在材料特性：乙丙绝缘更柔软、耐臭氧和耐低温弯曲更好，适合振动大、弯折多的部位和移动设备；交联聚乙烯电气性能更优、价格更低，固定敷设的常规干线更经济。按敷设部位和成本分级配置即可。

三、乙丙绝缘的材料特点

1. 柔软耐弯折

乙丙橡胶是弹性体材料，绝缘层柔韧，电缆整体弯曲性能好，最小弯曲半径小，船舱内密集转弯和穿管作业省力，敷设工效高。

2. 耐臭氧耐候

橡胶体系对臭氧龟裂和天候老化有天然抵抗力，甲板下、舷侧等通风不良又接近空气的敷设部位，护套不易出现臭氧裂纹。

3. 耐潮湿性能稳定

乙丙绝缘吸水率低、湿态电气性能衰减小，机舱高湿、结露环境下绝缘电阻长期稳定。

4. 温升裕量充足

85℃长期工作温度比聚氯乙烯的60～70℃高出一截，负载率偏高的回路载流裕量更从容；短路250℃的耐受能力与交联聚乙烯同级。

5. 移动供电能力

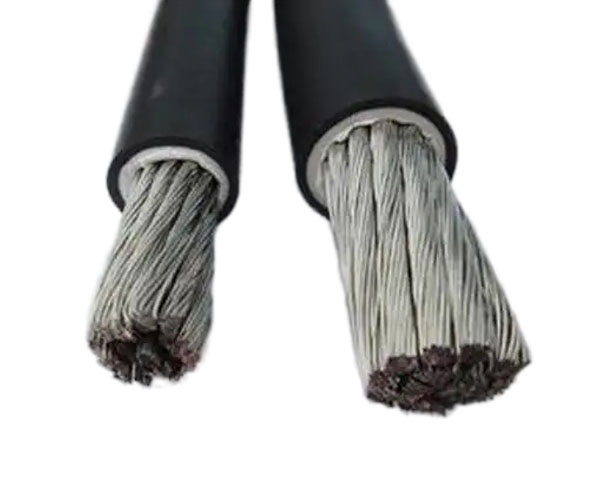

CEFR软结构型导体为多股细绞镀锡铜丝，耐频繁弯折，随收缆机、移动泵组、舱内移动工具拖曳使用不断股。

四、主要技术参数

1. 电压与温度

额定电压U0/U为0.6/1kV，最高系统电压1.2kV；长期允许工作温度85℃，短路温度250℃，最低敷设温度-15℃，其余护套体系的敷设温度按标准规定执行。

2. 弯曲半径

金属编织铠装型任意外径均为6D；非铠装型外径不大于25mm时为4D，大于25mm时为6D。

3. 芯数与截面

推荐芯数1、2、3、4、5、7、10、12、14、16、19、24、27、30、33、37芯；标称截面组合：1芯1～300mm²、2芯1～120mm²、3芯1～185mm²、4～37芯1～2.5mm²，规格表中未列的组合可按用户需要生产。

4. 电气性能

电缆经受交流3500V或直流8400V、5分钟耐压试验不击穿；绝缘电阻、绝缘和护套厚度及重量符合GB/T 9331的规定；软电缆经受规定次数的弯曲试验无断路。

5. 交货要求

三芯及以下且截面不大于2.5mm²的电缆交货长度不小于150米，其他电缆不小于100米；允许不小于20米的短段交货，数量不超过交货总长度的10%；协议订货任意长度，长度误差不超过±0.5%。

五、典型适用场景

1. 船舶机舱动力布线

主辅机供电、泵组馈线，振动大、温度高的部位选CEF氯丁护套型。

2. 甲板机械与舱内移动设备

收缆机、移动泵、舱内移动工具的供电回路，选CEFR软结构型。

3. 露天与潮湿部位

舷侧、甲板下的供电线路，氯丁护套耐天候耐海水，铠装型抵御机械损伤。

4. 海上石油平台

平台电力传输和移动设备供电，环境条件与船舶一致。

5. 船用电气设备配套

作为机舱控制箱、配电装置的成套配套电缆批量装机。

六、选购注意事项

1. 护套按环境定

舱内油雾重、天候暴露部位选CEF氯丁护套；干燥舱室、成本敏感回路选CEV聚氯乙烯护套。

2. 移动场合认准R尾缀

需要随设备移动、反复弯折的回路必须选CEFR软电缆，固定敷设型号拖曳使用会导致导体断股。

3. 阻燃等级按规范选

DA、SA、SB、SC按船东规格书选定，成束敷设主干回路不宜低于SA级，人员密集部位选低烟型。

4. 铠装按外力风险

机械损伤风险区段选钢丝编织铠装型，需要电磁屏蔽选铜丝编织型，海洋环境优先带外护套的92结构。

5. 核实船检要求

入级船舶项目确认船级社认可范围，索取产品证书和检验资料，按认可证书逐项核对型号。

6. 明确执行标准版本

规格书约定GB/T 9331-2008或IEC 60092-353体系时订货注明，温度等指标按对应版本核对。

7. 选择正规厂家

乙丙绝缘的混炼挤出和硫化工艺是质量核心，应选择具备船级社工厂认可和检测手段的厂家。安徽天康集团可提供产品检测数据和船检配套资料。

七、常见问题解答（FAQ）

Q1：CEF和CEV哪个更常用？

机舱、甲板等潮湿油雾部位CEF氯丁护套更合适；干燥舱室CEV聚氯乙烯护套更经济。一个项目按部位混用是常规做法，订货时按回路清单分别标注。

Q2：CEFR能替代固定敷设的CEF吗？

可以但不经济，软导体单价更高；反过来不行——固定型电缆用于移动场合会快速断股。移动场合必须选R型。

Q3：乙丙绝缘和交联聚乙烯绝缘的船用电缆怎么选？

耐温等级相近，按敷设特性分：弯折多、振动大、移动部位选乙丙CEF/CEFR；固定敷设常规干线选交联聚乙烯CJ系列更经济。

Q4：安徽天康集团能否提供大截面多芯定制？

可以。1～37芯常规组合及规格表外组合均可按需要生产，铠装、护套、燃烧特性按技术规格书条款逐项确认。

Q5：订货时需要注明哪些内容？

需注明完整型号（绝缘护套、R软芯、铠装、燃烧特性代码）、额定电压、芯数、标称截面、执行标准、交货长度；入级船舶项目附技术规格书编号和船级社要求。

八、结语

CEF、CEV乙丙绝缘船用电力电缆用弹性体绝缘的柔软和耐候，接住了机舱潮湿振动环境的每一个难题：固定敷设选CEF/CEV，移动供电选CEFR，外力风险加铠装，防火要求定阻燃等级——型号表逐级对号，这条供电线就能在船上柔软而可靠地服役多年。

安徽天康集团长期供应CEF、CEV系列乙丙绝缘船用电力电缆，全系列铠装型式和软结构型号规格齐全，支持按需定制并提供技术支持。如需了解产品详细参数、获取报价或咨询船检配套需求，欢迎来电或留言咨询。
