高温小线径布线怎么选：耐高温镀银线的材料特性与使用要点

电子设备内部布线、高温炉仪表接线、航空器材的狭小空间走线，这些场合对导线有两个共同要求：一是线径细、要柔软，二是温度高、环境苛刻。普通聚氯乙烯导线只能用到70～90℃，硅胶线又太粗太占空间。耐高温镀银线用镀银铜丝做导体、氟塑料做绝缘，把耐温能力提高到200～250℃，外径却比普通线还小。本文对其型号体系、材料优势和选型要点进行介绍。

一、什么是耐高温镀银线

耐高温镀银线是以镀银铜丝为导体、氟塑料为绝缘层的安装导线，常见系列如AF250（聚四氟乙烯绝缘）、AFR-250（聚四氟乙烯薄膜绕包绝缘）等，适用于交流额定电压600V及以下的电器、电讯设备和仪器仪表线路连接。

所谓"镀银"，是在铜导体表面镀一层银。这层银镀层看似微小，作用却相当实在：提高导电率和抗氧化能力，改善焊接性能；在高温条件下，即使表面发生轻微氧化，氧化银本身仍具有导电性，对线股间接触电阻和导电率的影响很小，200℃下绞线的柔软性和导电率也不会明显降低。

安徽天康集团生产的耐高温镀银线执行GJB 773A等相关标准，规格截面覆盖0.06～6.0mm²的常用范围，颜色可按需配置。

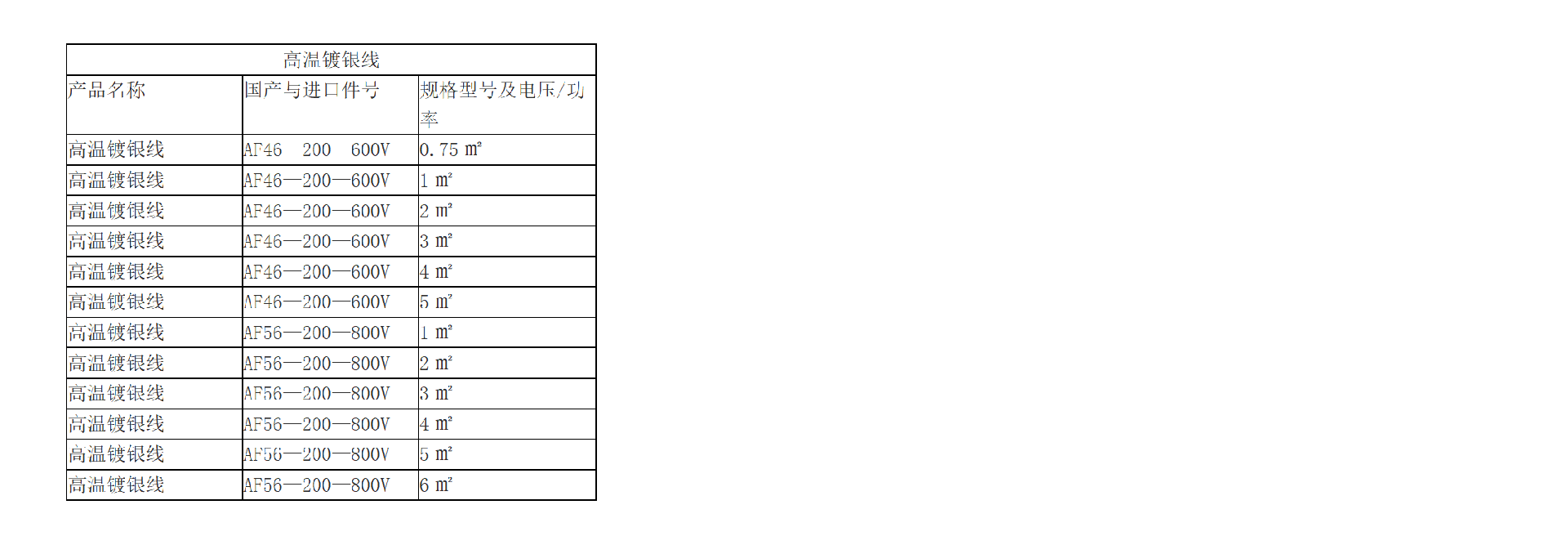

二、常用型号与结构说明

1. AF250系列

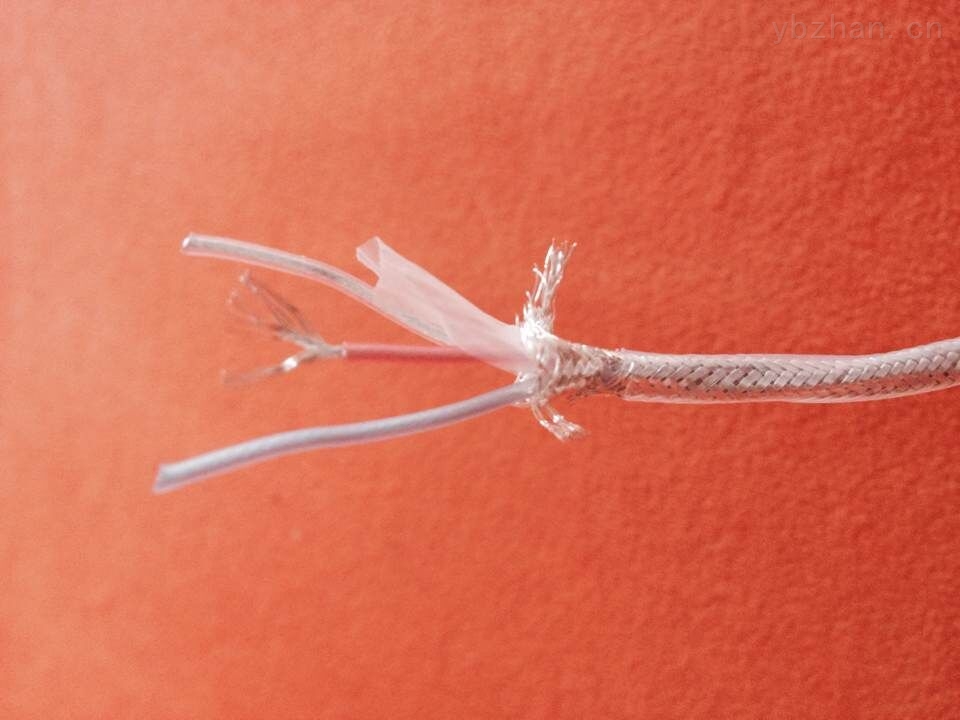

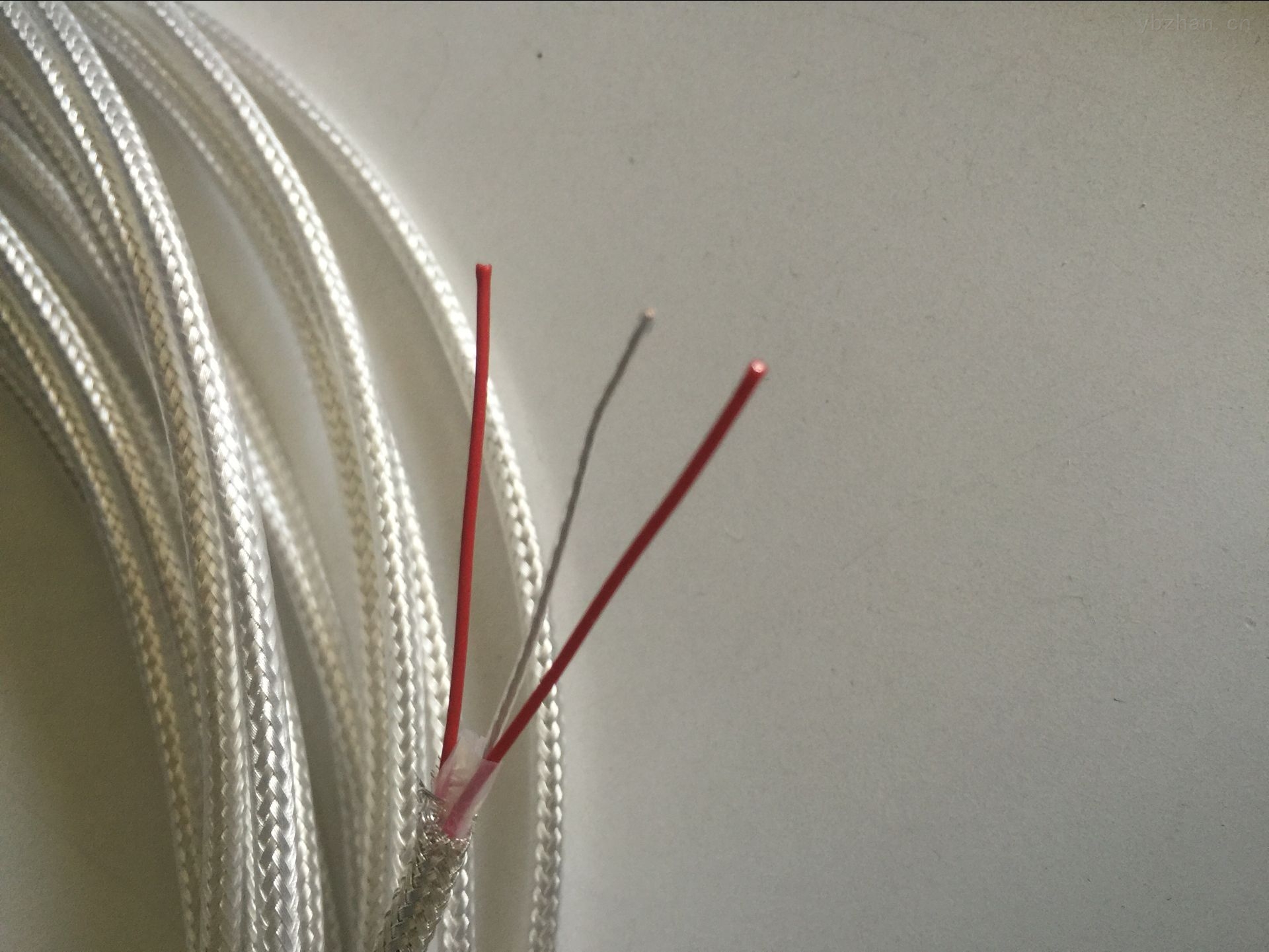

镀银软圆铜线芯聚四氟乙烯（PTFE）绝缘电线，长期使用温度-65℃～250℃，短时可达300℃；带屏蔽的AFP-250在绝缘外增加镀银铜丝编织层，适用于有抗干扰要求的场合。

2. AFR-250系列

镀银铜芯聚四氟乙烯薄膜绕包绝缘电线，绝缘层由PTFE薄膜绕包烧结而成，具有外径小、重量轻、柔软易弯曲的特点，特别适合安装空间受限、需要经常弯曲的场合。

3. AF200系列

镀锡铜芯氟46（FEP）绝缘电线，长期使用温度-40℃～200℃，价格相对经济，适合温度要求稍低的场合。

4. 结构代号说明

导体可选单根或多股绞合；绝缘材质有PTFE、PFA、FEP之分，耐温等级依次对应不同温度区间；颜色有红、黄、蓝、白、黑、绿、棕、灰、紫、透明等多种，便于回路区分。

三、产品主要特点

1. 耐温范围宽

氟塑料绝缘长期使用温度可达200～250℃，短时更高，远超普通塑料导线，低温端可至-65℃，高低温性能兼顾。

2. 导体易焊接

镀银表面无需助焊剂即可直接焊接，PTFE绝缘还能抵抗焊接时电烙铁高温对绝缘层的收缩影响，焊点质量稳定，这是普通导线难以做到的。

3. 电气性能优异

氟塑料绝缘电阻大、不吸潮、介电强度高，高频损耗小，除电力连接外也适合高频信号传输场合。

4. 耐腐蚀耐老化

绝缘材料几乎不溶于任何有机溶剂，抗油、抗强酸、抗强碱、抗强氧化剂，耐候性和耐老化性能优良，使用寿命长。

5. 阻燃不燃

氟塑料氧指数高，离开火焰自行熄灭，燃烧时烟雾少，适合对阻燃要求严格的场合。

6. 柔软轻小

多股绞合导体加薄膜绕包结构，外径小、重量轻，便于在狭小空间布线和反复弯折。

四、典型适用场景

1. 航空与航天

飞机、飞船内部电器设备和仪表线路连接，对耐温、重量和可靠性要求极高，是镀银高温线的传统应用领域。

2. 电子与通信行业

电子设备内部接线、通信设备内部布线、高温补偿导线、高温加热导线及耐老化、阻燃电线。

3. 冶金与化工

高温炉、化工装置中仪表及自动装置的连接线，环境存在酸碱油雾腐蚀。

4. 电力与炼油

发电厂高温区域仪表接线、炼油装置油井仪器控制线路。

5. 船舶与车辆

舰船内部布线、车辆线束等空间受限、温度偏高的场合。

6. 家用电器

空调、微波炉、电烤箱、灯具等高温部位的内部布线。

五、选购注意事项

1. 按温度选材料

工作温度200℃以内可选FEP绝缘的AF200，更高温度选PTFE或PFA绝缘的250℃等级产品，留有余量。

2. 确认耐温等级与导体对应关系

安装线类产品中，导体镀层与耐温等级对应：镀锡铜导体不高于150℃，镀银铜导体不高于200℃，更高温度场合应选镀镍铜导体，选型时不要混淆。

3. 明确规格与电压

确认标称截面、额定电压（常见125V、300V、600V）和试验电压等级，与使用电路匹配。

4. 是否需要屏蔽

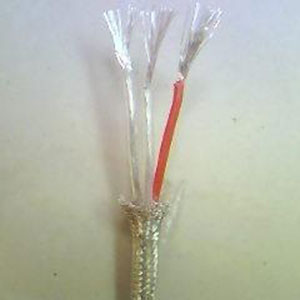

存在电磁干扰或信号传输要求的回路，选AFP等带编织屏蔽的型号，并注意屏蔽层接地。

5. 关注柔软度要求

经常弯折或空间受限的场合，优先选多股细线绞合或薄膜绕包结构。

6. 选择正规厂家

氟塑料绝缘的挤出和绕包烧结工艺直接影响绝缘质量，应选择工艺成熟、检测手段齐全的厂家。安徽天康集团可提供产品检测报告等技术资料。

六、常见问题解答（FAQ）

Q1：耐高温镀银线和普通高温硅胶线怎么选？

硅胶线耐温约180℃、柔软但外径偏大；氟塑料镀银线耐温可达250℃、外径小、耐化学腐蚀强，适合空间受限和更恶劣环境，两者按工况取舍。

Q2：镀银导体比镀锡导体贵，有必要吗？

温度超过150℃的场合，镀银是必要的——镀锡层在高温下会明显氧化，导电和焊接性能下降；200℃以上环境建议直接选镀银或镀镍导体。

Q3：AFR薄膜绕包和AF挤出绝缘有什么区别？

AFR采用PTFE薄膜绕包烧结，外径小、更柔软，适合弯曲场合；AF采用挤出绝缘，结构更规整、绝缘层致密，两者耐温和电气性能相当，按安装空间选择。

Q4：安徽天康集团能否定制非标规格？

可以的。特殊截面、特殊颜色、多芯结构、屏蔽结构以及按图定制的安装线均可承接，由技术人员确认方案后安排生产。

Q5：订货时需要注明哪些内容？

需注明型号、标称截面、导体结构、额定电压、绝缘材质、颜色、是否需要屏蔽及交货长度等信息，信息完整才能准确配货。

七、结语

耐高温镀银线以"镀银导体+氟塑料绝缘"的组合，同时解决了高温、腐蚀、空间、焊接四方面的布线难题，是航空航天、电子仪表和高温工业现场的可靠连接方案。选型时把温度等级、电压规格和结构形式确认清楚，是线路长期稳定运行的基础。

安徽天康集团长期供应各系列耐高温镀银线及特种安装线，产品规格齐全、支持按需定制，并配有技术服务团队协助选型。如需了解产品详细参数、获取报价或咨询定制需求，欢迎来电或留言咨询。
