粉尘弥漫的料仓、蒸汽缭绕的反应釜：26GHz雷达物位计怎么测得准

水泥仓顶的积灰、冶金料仓的粉尘、反应釜口的蒸汽——这些工况是物位测量的三大拦路虎，超声波测不准、接触式仪表被磨损，连低频雷达也常常"看"不到真实的料面。26GHz高频雷达物位计的出现正是冲着这三道关卡：波长短、能量集中、信噪比高，粉尘里能读出真实回波，蒸汽里能稳住测量线。TKWL-1100系列就是这类仪表中的成熟型号，输出4-20mA模拟信号，测量距离可达70米，从反应釜到固体料仓的复杂工况都能应对。本文对其工作原理、性能特点、技术参数和选型要点进行介绍。

一、产品概述

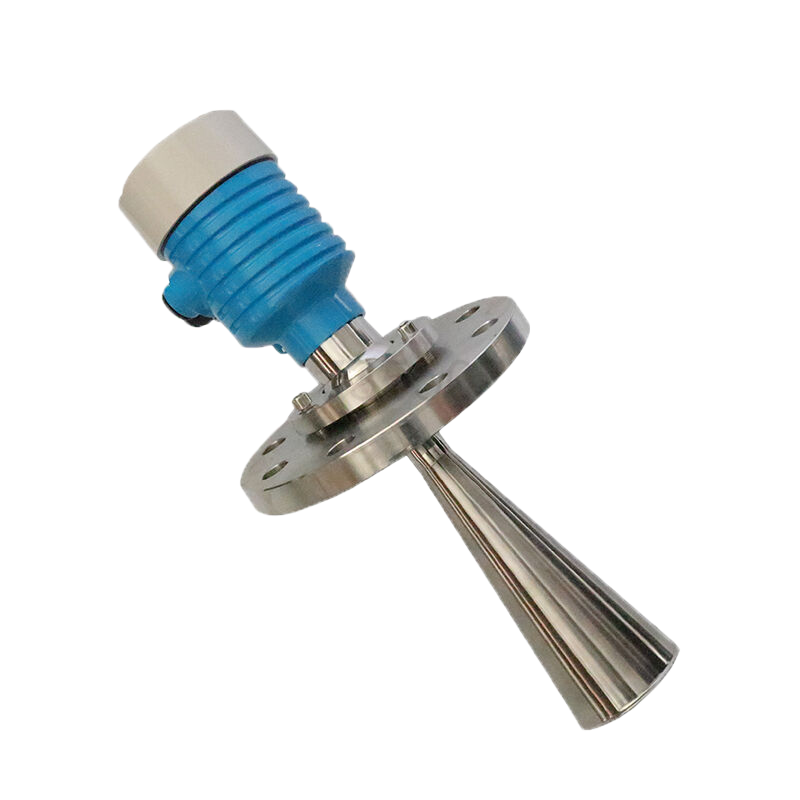

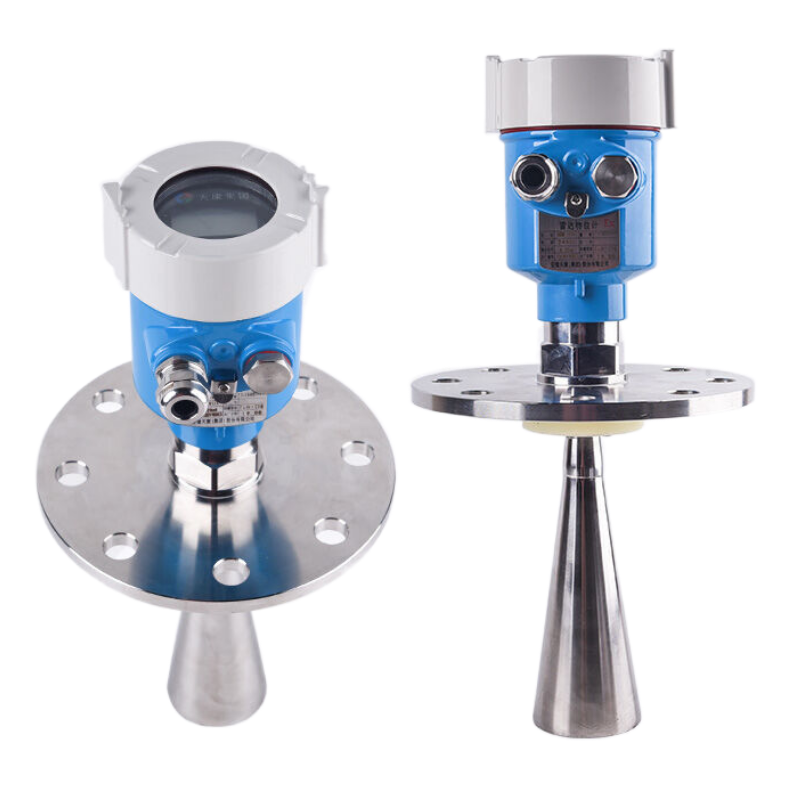

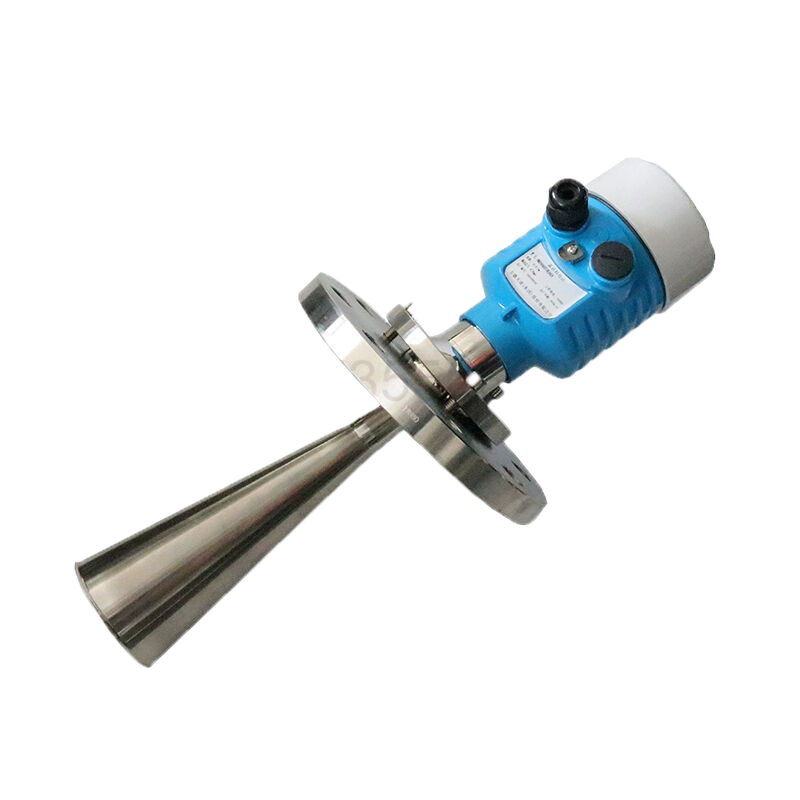

TKWL-1100系列26GHz高频雷达物位计是一种非接触式物位测量仪表，输出4～20mA模拟信号，测量最大距离可达70米。天线经过进一步优化处理，新型快速微处理器可以进行更高速率的信号分析处理，使仪表能够胜任反应釜、固体料仓等非常复杂的测量条件。仪表具备无线通讯和无线调试功能，可选软扫功能，带万向节的天线可调节角度±30°，LCD液晶显示，响应时间不大于0.5秒，并具有自诊断功能。

产品按相关国家标准和企业标准组织生产，出厂逐台校验并出具检测数据。

安徽天康集团生产的TKWL-1100系列雷达物位计，量程、天线形式、过程连接和输出方式可按工况定制。

二、工作原理

雷达物位计天线发射极窄的微波脉冲，脉冲以光速在空间传播，遇到被测介质表面后部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔，与天线到被测介质表面的距离成正比——仪表采用特殊的相关解调技术，准确识别这一时间间隔，计算出天线到介质表面的距离，进而换算出物位高度。

因为微波传播速度极快，电磁波到达目标并经反射返回的来回时间几乎是瞬间的，所以测量以秒级间隔连续进行，实时跟踪物位变化。微波以脉冲方式工作，发射功率极低，可安装于各种金属、非金属容器内，对人体及环境无伤害。

三、26GHz高频带来的性能特点

发射频率高达26GHz，使仪表具备一组针对复杂工况的能力：非接触测量，无磨损、无污染，免维护周期长；天线尺寸小，便于在小口容器上安装；波长短，对倾斜的固体表面有更好的反射，料堆斜面上也能收到有效回波；测量盲区小，小罐测量同样取得良好效果；波束角小、能量集中，增强回波能力的同时有利于避开罐壁、爬梯等干扰物；几乎不受腐蚀、泡沫影响；几乎不受大气中水蒸气、温度和压力变化影响；严重粉尘环境下仪表也能准确读取真实物位回波；高信噪比，即使在波动工况下也能获得更优性能；带自动蒸汽补偿，蒸汽工况读数稳定；26GHz频率是测量固体和低介电常数介质的合适选择。

四、主要技术参数

1. 测量性能

测量距离最大70米；测量精度±3mm；显示分辨率1mm；盲区为天线末端；测量间隔约1秒（取决于参数设置）；响应时间不大于0.5秒。

2. 输出与通讯

输出信号4～20mA，叠加HART通讯协议；可选RS485/Modbus；支持无线通讯和无线调试；故障信号可设置为电流不变、20.5mA、22mA或3.9mA；积分时间可调；LCD液晶显示。

3. 供电与外壳

两线制标准型供电16～26V DC，本安型21.6～26.4V DC，功耗不大于22.5mA；四线制可选交流供电；外壳密封件为硅橡胶，视窗为聚碳酸酯，带不锈钢接地端子；电缆入口M20×1.5，接线端子导线截面2.5mm²；防护等级IP66/67。

4. 过程条件

过程温度（天线部分）-40～+250℃；过程压力最大4MPa；过程连接螺纹G1½"A、1½"NPT或法兰；天线材质不锈钢或PTFE（防腐型）；本安防爆等级ExiaⅡC T6 Ga可选；工作、存储及运输温度-40～+100℃。

五、与雷达物位计家族的选型边界

天康雷达物位计家族覆盖不同工况，TKWL-1100（26GHz高频）的定位可以这样把握：测固体粉料、低介电常数介质、粉尘蒸汽环境选它； TKWL-1200低频雷达测量距离35米以内，适合存储罐、中间缓冲罐等常规液位； TKWL-1300导波雷达沿探杆传播，适合高温、蒸汽大的罐体和介电常数低的液体； TKWL-1400调频雷达80GHz，精度和抗干扰能力更强，适合计量级场合。一句话：复杂固体工况和恶劣环境用26GHz高频，常规液体用低频或导波，高精度计量用调频。

六、典型适用场景

1. 水泥建材

水泥仓、粉煤灰库、生料均化库的料位测量，粉尘浓度高，26GHz高信噪比保证真实回波。

2. 冶金矿山

矿石料仓、焦炭仓、球团仓的料位监测，倾斜料面反射好。

3. 石油化工

反应釜、中间罐、储罐的液位测量，蒸汽补偿功能适应釜口蒸汽。

4. 电力环保

石灰石粉仓、脱硫吸收塔、飞灰库的物位控制。

5. 食品制药

原料仓、配料罐的卫生级测量，PTFE天线耐腐蚀。

七、选购注意事项

1. 量程留盲区余量

测量距离按罐高加盲区核算，最高料位严禁进入天线末端盲区，订货时注明罐体高度和安装位置。

2. 天线按介质选

粉尘大、距离远选抛物面或大口径喇叭天线；腐蚀介质选PTFE天线；小口径容器选棒式小天线；倾斜固体料面优先考虑高频短波长特性。

3. 输出与系统集成

常规控制回路选两线制4-20mA加HART；远程监控或多台组网选RS485/Modbus；需要现场调试便利选带无线调试功能。

4. 防爆按区域选

爆炸危险场所选本安型ExiaⅡC T6 Ga，并核对防爆证书与现场区域划分匹配。

5. 安装位置避干扰

天线轴线避开进料流、爬梯、加热盘管；安装口偏离罐壁200mm以上；必要时用万向节调整±30°对准料面。

6. 温度和压力边界

过程温度不超过天线部分250℃上限，高温工况加隔热管或选高温型天线；压力不超过4MPa。

7. 选择正规厂家

微波组件的信噪比和回波处理能力决定仪表在恶劣工况下的真实表现，应选择工艺成熟、逐台出具检测数据的厂家。安徽天康集团可提供选型计算和调试指导。

八、常见问题解答（FAQ）

Q1：粉尘大的料仓雷达测不准怎么办？

26GHz高频波长短、能量集中、信噪比高，严重粉尘环境仍能读取真实料位回波；同时检查天线是否积灰结疤，定期清理，并用虚假回波学习功能滤除固定干扰。

Q2：蒸汽大的反应釜读数波动怎么解决？

TKWL-1100带自动蒸汽补偿，配合正确安装位置（避开蒸汽直喷口）和信号滤波设置，波动可有效抑制；波动仍大时考虑导波雷达或加吹扫装置。

Q3：雷达物位计和超声波物位计怎么选？

粉尘、蒸汽、真空、温度变化大的场合选雷达——超声波依赖空气介质传播，这些环境因素都会让它失准；清洁常压液体、低成本场合超声波仍有性价比。

Q4：安徽天康集团能否提供带蓝牙无线调试功能？

可以。无线通讯和无线调试为可选配置，订货时注明；调试用手机或手操器即可完成，免爬罐作业。

Q5：订货时需要注明哪些内容？

需注明测量范围、介质名称和特性（介电常数、温度、压力、腐蚀性）、天线形式、过程连接规格、输出方式、防爆要求和供电制式，信息完整才能准确配型。

复杂工况的物位测量，选型逻辑一句话：粉尘蒸汽靠高频，精度计量靠调频，高温蒸汽靠导波，常规液体低频就够。把工况条件和家族型号的边界对应清楚，雷达物位计这个"非接触的眼睛"就能在各种罐仓上看得又准又稳。

安徽天康集团长期供应TKWL-1100系列26GHz高频雷达物位计及TKWL全系列物位仪表，量程、天线和输出方式齐全，支持按需定制并提供调试技术支持。如需了解产品详细参数、获取选型方案或索取样本，欢迎来电或留言咨询。
