毫米波时代的物位测量：80GHz调频雷达物位计原理与选型解析

水泥仓顶的积灰、精馏塔口的蒸汽、反应釜里的泡沫——26GHz高频雷达能啃的硬骨头，80GHz毫米波雷达啃得更细：波长只有3.75毫米，波束收窄到1～3度，盲区压缩到15厘米，精度迈进毫米级。如果说26GHz雷达是"恶劣工况的通用解"，80GHz调频雷达就是"计量级测量的专解"。TKWL-1400系列就是这类仪表的代表：工作在W波段（76～81GHz），最大测量距离120米，透镜天线收发，高粉尘和恶劣温度环境下优势独特。本文对其工作原理、技术优势、技术参数和选型要点进行介绍。

一、产品概述

TKWL-1400系列80GHz调频雷达物位计指工作在W波段（76～81GHz）的调频连续波（FMCW）雷达产品，支持四线制和两线制应用，输出4～20mA模拟信号，测量最大距离可达120米，盲区可做到15厘米。由于工作频率更高、波长更短，尤其适合固体应用；通过透镜发射接收电磁波的工作方式，在高粉尘、恶劣温度环境下具有独特优势。仪表提供法兰或者螺纹的固定方式，安装便捷简易；支持无线通讯和无线调试，可选带吹扫功能，带万向节可调节角度30°以上；LCD液晶显示，响应时间不大于0.5秒，具有自诊断功能。

产品按相关国家标准和企业标准组织生产，出厂逐台校验并出具检测数据。

安徽天康集团生产的TKWL-1400系列雷达物位计，量程、天线、过程连接和输出方式可按工况定制。

二、工作原理：调频连续波测距

80GHz雷达物位计是基于调频连续波技术的测量系统。仪表通过天线传感器发射连续的微波信号，发射信号的频率由锯齿波进行线性调制；连续的微波信号遇到被测介质表面时，由于介电常数发生突变，部分能量被连续反射回来，被透镜天线系统接收。

接收信号的频率与发射信号的频率总存在差值，该差值与雷达天线到被测介质表面的距离成正比——频率差越大，物料距离越远。距离计算公式为D＝1/2·c·（ΔF/R），其中D为测量参考面到被测介质的距离，c为光速，ΔF为接收与发射信号的频率差，R为发射信号频率随时间的变化率。再根据用户设定的空料位位置E，物料高度L＝E－D即可算出。

与脉冲式雷达"数时间"不同，调频连续波"数频率差"：频率测量比纳秒级时间测量容易做得更准，这就是FMCW技术毫米级精度的来源。

三、80GHz毫米波的技术优势

波长3.75毫米带来的物理特性，转化为一组实测优势：波束角收窄至1～3度，能量高度集中，罐内爬梯、加热盘管、搅拌桨等障碍物的干扰被大幅压缩；波长短，在倾斜固体表面的反射特性更好，料堆斜坡上也能收到强回波；盲区压到15厘米，小型反应釜、窄颈容器的近场测量不再挠头；5GHz调频带宽带来高分辨率，毫米级精度进入计量级场合；穿透性强，高蒸汽、高粉尘工况读数稳定；小口径螺纹或法兰即可安装，万向节30°以上可调，瞄准料面方便；支持无线调试，免爬罐作业。

四、主要技术参数

1. 测量性能

工作频率76～81GHz（W波段）；最大测量距离120米；盲区可做到15厘米；测量精度毫米级（±1～2mm量级，按型号配置）；显示分辨率1mm；响应时间不大于0.5秒；测量间隔约1秒（可调）。

2. 输出与通讯

输出信号4～20mA，可选HART、RS485/Modbus；支持两线制和四线制供电，四线制可选交流供电；支持无线通讯和无线调试；故障信号可组态设置；LCD液晶显示，带自诊断功能。

3. 结构与安装

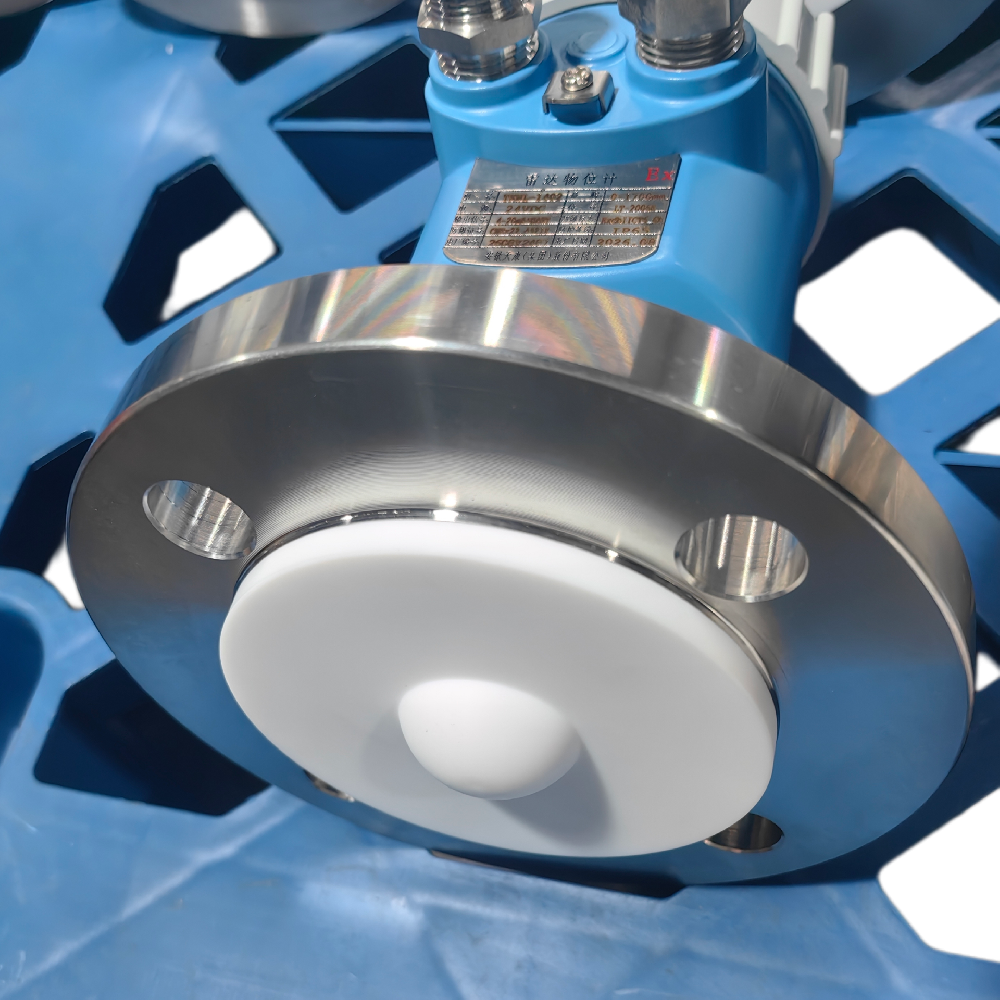

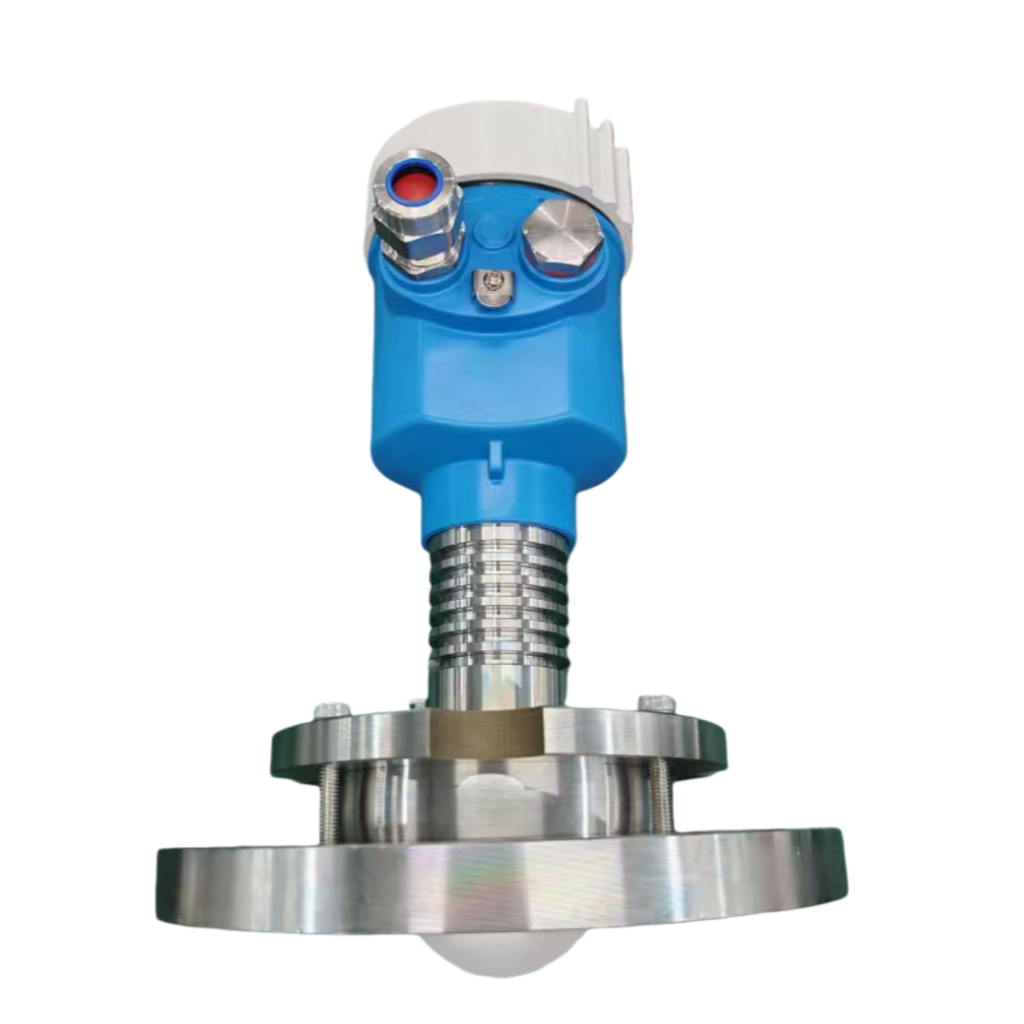

透镜天线收发；过程连接螺纹或法兰可选；带万向节可调节角度30°以上，便于对准料面；可选吹扫装置，粉尘结垢工况保持天线清洁；外壳铸铝或不锈钢，防护等级IP66/67；防爆型按ExiaⅡC T6 Ga等配置，订货时按现场危险区域选配。

4. 过程条件

过程温度按天线配置分档，常规型覆盖-40～+120℃左右，高温型加散热结构可扩展；过程压力按型号覆盖常压至数兆帕；具体分档以厂家选型表为准。

五、与26GHz雷达的选用边界

1. 80GHz占优的场合

计量级精度要求（贸易交接、库存盘点）、小罐小盲区场合、罐内障碍物密集、小口径安装口、超远量程（百米级料仓）、强粉尘固体型测量——毫米波的窄波束和高分辨率全面占优。

2. 26GHz占优的场合

一般过程控制（液位联锁、趋势监视）、大口径容器的常规液位、预算敏感项目——26GHz高频雷达性价比更优，精度±3mm足以满足控制要求。

3. 一条分界线

精度需求决定频段：控制级±3mm选26GHz，计量级毫米选80GHz；粉尘固体工况两者均可，80GHz在高粉尘下更从容。不确定时按计量交接属性和工艺允差反推。

六、典型适用场景

1. 水泥建材

百米级水泥仓、生料库的计量级料位，高粉尘透镜天线加吹扫。

2. 石化储运

成品油储罐、化工中间罐的贸易交接计量，毫米级精度满足体积计量要求。

3. 冶金矿山

矿石料仓、焦炭仓的远距离测量，窄波束避开仓内钢构。

4. 精细化工

小型反应釜、配料罐的近场精密测量，15厘米盲区贴近釜底。

5. 粮食仓储

粮库浅圆仓的料位监测，粉尘大、料面倾斜，毫米波回波稳定。

七、选购注意事项

1. 精度等级按用途选

控制级选常规配置，计量级（贸易交接）按相关行业标准对计量级雷达的精度要求选配置，订货时注明用途。

2. 天线与量程匹配

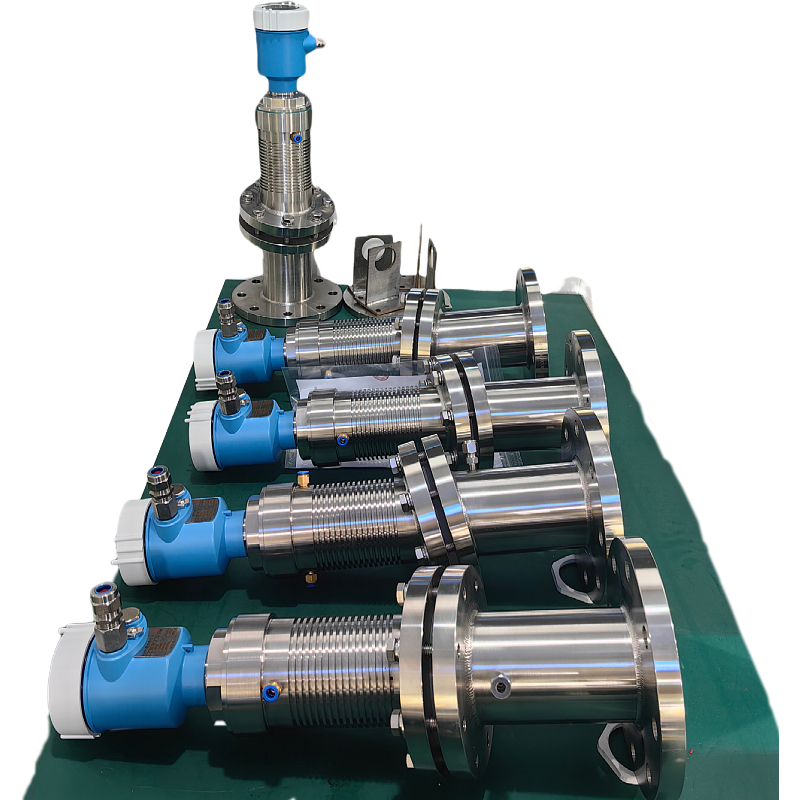

120米超大量程选大口径透镜天线；15米内小罐选小透镜或紧凑结构；高温工况加散热结构并确认天线耐温。

3. 吹扫和万向节按工况配

高粉尘、易结垢工况选吹扫装置；安装口与料面不垂直的场合配万向节，30°以上可调对准。

4. 输出与系统集成

DCS/PLC常规回路选两线制4-20mA加HART；多台组网选RS485/Modbus；智能运维场景选配无线调试和自诊断功能。

5. 防爆按区域选

爆炸危险场所选本安或隔爆型，核对防爆证书与现场气体组别、温度组别匹配。

6. 安装规范

天线轴线避开进料流和搅拌桨；距罐壁不小于200～300mm；倾斜料面调整万向节垂直对准料堆最高点方向。

7. 选择正规厂家

FMCW芯片架构、信噪比和回波算法决定毫米级精度能否在恶劣工况下兑现，应选择工艺成熟、逐台出具检测数据的厂家。安徽天康集团可提供选型计算和调试指导。

八、常见问题解答（FAQ）

Q1：80GHz和26GHz雷达现场外观差不多，怎么选？

看精度需求和应用性质：过程控制±3mm选26GHz够用；贸易计量、库存盘点要毫米级精度选80GHz。粉尘特别大的固体型工况，80GHz的窄波束和高信噪比也更从容。

Q2：盲区15厘米意味着什么？

仪表参考面下方15厘米内的料位测不到——小型容器安装时要注意：天线不能埋入料内，安装位置和量程设定都要避开这段盲区，选型和安装两头核算。

Q3：高粉尘料仓天线积灰怎么办？

选配吹扫装置，仪表气管定期吹扫天线表面；或选大口径透镜天线增强回波余量；同时用虚假回波学习功能滤除固定积灰形成的干扰回波。

Q4：安徽天康集团能否提供带无线远程调试的配置？

可以。TKWL-1400支持无线通讯和无线调试，现场用手机或手操器即可完成参数组态，免开盖免爬罐；大型罐区批量调试效率提升明显。

Q5：订货时需要注明哪些内容？

需注明测量范围、介质名称和特性（介电常数、温度、压力、腐蚀性、粉尘情况）、精度等级要求、天线形式和耐温、输出方式、是否吹扫、防爆要求和过程连接规格，信息完整才能准确配型。

80GHz调频雷达的选型逻辑一句话：计量级精度要求、小盲区小口径、强粉尘固体工况、超远量程——四个标签命中越多，毫米波的价值越大。常规过程控制26GHz仍是性价比之选；把用途、工况、精度三条线对齐，这笔"毫米波的投资"就花得明白。
