蒸汽大、介电常数低、液面翻滚的罐子怎么测：导波雷达物位计选型解析

非接触雷达测不了的工况，往往就是导波雷达的主场：蒸汽缭绕的反应釜、介电常数低的液化气、液面剧烈翻滚的搅拌罐——空气传播的微波在这些环境里要么被蒸汽散射、要么回波太弱、要么被波动干扰。导波雷达把微波脉冲约束在金属探杆（缆）里传播，能量集中不扩散，上述工况下反而比在空气里跑得稳。TKWL-1300系列导波雷达物位计就是按这套思路设计的接触式测量仪表，最大测量距离30米，高温型耐温可达600℃。本文对其工作原理、天线选型、技术参数和选购要点进行介绍。

一、产品概述

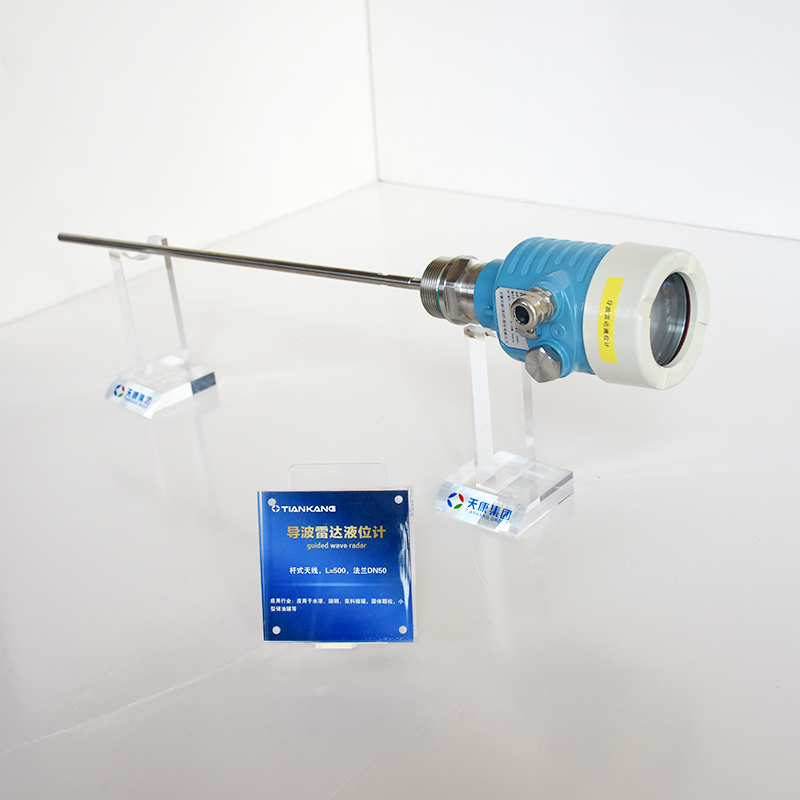

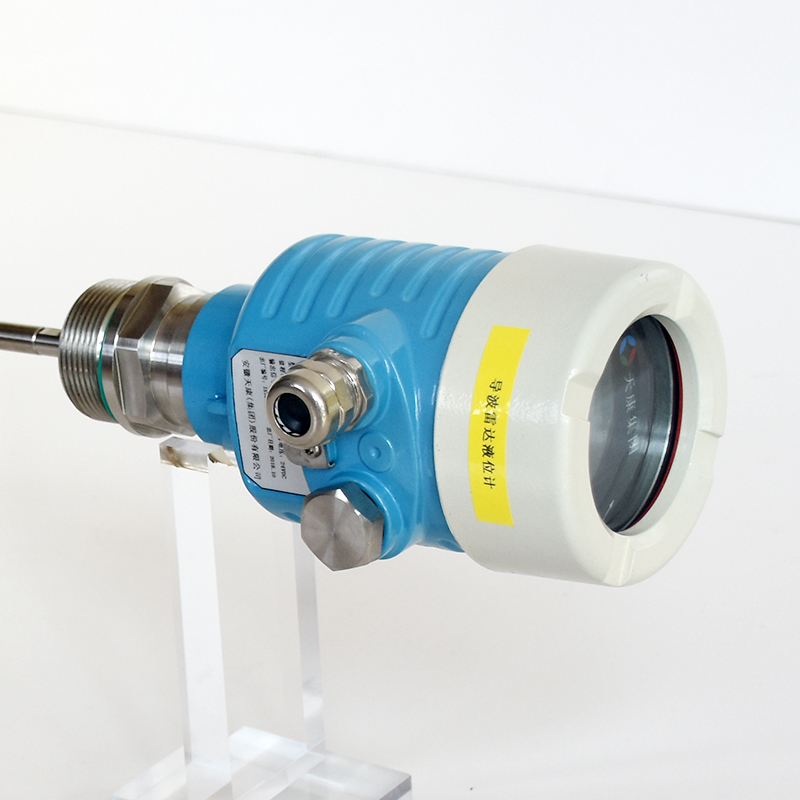

TKWL-1300系列导波雷达物位计输出4～20mA模拟信号，测量最大距离可达30米。天线进一步优化处理，新型快速微处理器可以进行更高速率的信号分析处理，使仪表能够胜任高温、蒸汽大的罐体或固体料仓等非常复杂的测量工况。

产品按相关国家标准和企业标准组织生产，出厂逐台校验并出具检测数据。仪表运用时间行程原理，受蒸汽、粉尘和泡沫影响较小；采用先进微处理器和回波处理技术；接触式杆式或缆式天线，适用于高温、高压和小介电常数介质；模块化设计，操作简单，维护成本低；测量盲区小，适用于小罐测量。

安徽天康集团生产的TKWL-1300系列导波雷达物位计，天线型式、探头长度、材质和密封等级可按工况定制。

二、工作原理

导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间通过电子部件转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传播，脉冲遇到物料表面时反射回来，被仪表内的接收器接收，并将距离信号转化为物位信号。

反射的脉冲信号沿探头传导至仪表电子线路部分，微处理器识别出微波脉冲在物料表面所产生的回波。探头到物料表面的距离D与脉冲的时间行程T成正比：D＝C×T/2，C为光速。空罐距离E已知，物位L＝E－D。通过输入空罐高度E（零点）、满罐高度F（满量程）及应用参数设定，仪表自动适应测量环境，对应输出4～20mA信号。

测量盲区概念要注意：顶部盲区指物料最高料面与测量参考点之间的最小距离，底部盲区指缆绳底部附近无法精确测量的一段距离，只有物料处于顶部盲区和底部盲区之间时，才能保证可靠测量——选型和安装都按有效测量距离核算。

三、四种天线型式与型号对照

选型逻辑：量程大、罐体深选缆式；罐内扰动大、要求刚性选杆式；介电常数低选双杆双缆或同轴；清洁低粘液体、有搅拌器或障碍物的容器优先同轴管式。

四、主要技术参数

1. 测量性能

测量精度±3mm；频率范围100MHz～1.8GHz；现场显示标配；测量间隔约1秒。

2. 输出与通讯

输出信号4～20mA／HART；电源两线制DC24V，四线制DC24V或AC220V。

3. 过程条件

过程温度按密封等级分档：普通密封-40～+120℃，高温密封带散热器-40～+200℃，高温高压密封带散热器-40～+600℃；过程压力-0.1～4.0MPa，高压型-0.1～10MPa；密封温度与过程温度对应匹配，选密封等级时以过程温度和散热条件为准。

4. 结构与材质

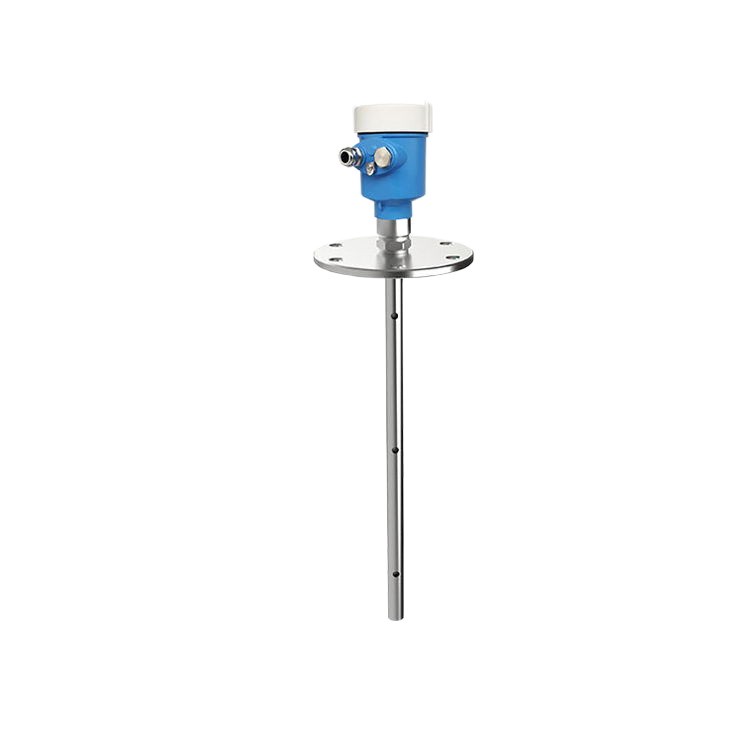

过程连接螺纹（G1-1/2）、法兰（DN50～DN150）或支架；天线材质304、316L、304+PTFE或316L+PTFE，强腐蚀介质选PTFE包覆；外壳铸铝或不锈钢；电气接口M20×1.5或1/2NPT。

5. 防爆等级

隔爆ExdbⅡC T6 Gb、本安ExiaⅡC T6 Ga、隔爆ExdbⅡB T4 Gb、粉尘防爆ExtbⅢC T80℃ Db，按现场危险区域划分选配。

五、与非接触雷达的选用边界

1. 导波雷达占优的场合

高温高压蒸汽工况（汽包、反应釜）、低介电常数介质（液化气、轻油、脱氧水）、液面剧烈波动或强搅拌、罐内障碍物密集、需要测油水界面、小罐小盲区场合——微波沿探杆走，这些干扰管不着它。

2. 非接触雷达占优的场合

强腐蚀、高粘度、易结晶挂料介质会污染探杆，接触式反而被"糊住"；测量距离超过30米的长罐深仓；不适合开孔接触的卫生级场合——这些是非接触26GHz或80GHz雷达的地盘。

3. 一条分界线

罐内干净程度决定接触与否：介质干净、工况恶劣选导波；介质脏污、工况平和选非接触。介于两者之间拿不准的，把介质特性、温度压力、罐体结构提供给厂家做选型确认。

六、典型适用场景

1. 电力锅炉

汽包、高压加热器、除氧器的高温高压液位测量，600℃密封等级型直接上阵。

2. 石油化工

反应釜、液化气储罐、轻油储罐的液位与界面测量，低介电常数双杆型应对。

3. 水泥建材

水泥仓、粉煤灰库的料位，双缆大量程型配重锤安装。

4. 水处理

无离子水、脱氧水的精密液位，同轴管式型信号最稳。

5. 冶金化工

搅拌槽、结晶槽、乳化液界面测量，导波穿透分层液反射界面信号。

七、选购注意事项

1. 天线型式按介质和量程选

先定介电常数区间和量程，再按第三节对照表选单缆、单杆、双杆双缆或同轴；低介电常数介质不要勉强用单杆。

2. 密封温度等级按工况选

120℃以内常规密封即可；200℃选高温密封带散热器；400～600℃高温高压必须选对应密封等级并确认散热结构。

3. 挂料和结晶介质慎用接触式

高粘度、易结晶、强粘附介质会在探杆上挂料结垢，影响测量甚至拉断缆绳——这类介质选非接触雷达或加吹扫装置。

4. 安装位置避干扰

探头距罐壁不小于300mm，距罐内障碍物不小于200mm，底部距罐底约30mm；避开进料流和搅拌桨扫掠区；缆式探头配重锤保持垂直张紧。

5. 盲区核算留余量

有效测量距离＝罐高－顶部盲区－底部盲区，订货时提供罐体高度和安装位置，由厂家核算探头长度。

6. 防爆按区域选

爆炸危险场所按气体组别和温度组别选Exia或Exdb型，粉尘环境选Extb型，核对证书与现场匹配。

7. 选择正规厂家

回波处理算法和探头制造工艺决定恶劣工况下的真实表现，应选择工艺成熟、逐台出具检测数据的厂家。安徽天康集团可提供选型计算和调试指导。

八、常见问题解答（FAQ）

Q1：导波雷达探杆有多长就测多远吗？

基本如此：探头长度按量程定制，缆式最长30米、杆式6米、同轴6米；探头长度一经确定不能互换使用，更换量程需更换探头组件——选型时一次把量程定准。

Q2：导波雷达能测油水界面吗？

能。探杆穿过上层油介质进入下层水，两种介电常数的突变产生两个反射回波，仪表分别识别总液面和界面位置，这是导波雷达的独特能力。

Q3：蒸汽特别大的时候导波雷达扛得住吗？

导波雷达受蒸汽影响小是结构决定的——微波沿探杆传播不经过蒸汽空间；配合高温密封散热器和正确安装位置，汽包级蒸汽工况长期稳定运行。

Q4：安徽天康集团能否提供600℃超高温型？

可以。TKWL-1300系列高温高压密封带散热器结构耐温可达600℃，耐压10MPa，订货时注明过程温度和压力，由技术人员确认密封方案。

Q5：订货时需要注明哪些内容？

需注明测量范围、介质名称和介电常数、天线型式、探头长度和材质、过程温度压力、密封温度等级、输出方式、防爆要求和过程连接规格，信息完整才能准确配型。

导波雷达的选型核心就一条：工况越恶劣、介质越"难测"，越该让微波走"专线"。四种天线型式对应四种介质脾气，密封等级对应温度台阶，盲区核算对应安装余量——三个对应做对了，这根探杆就能在高温蒸汽里稳稳当当测出真实物位。

安徽天康集团长期供应TKWL-1300系列导波雷达物位计，单缆、单杆、双杆双缆、同轴四种天线及全温度等级密封结构齐全，支持按需定制并提供调试技术支持。如需了解产品详细参数、获取选型方案或索取样本，欢迎来电或留言咨询。
