UDZ系列电接点液位计

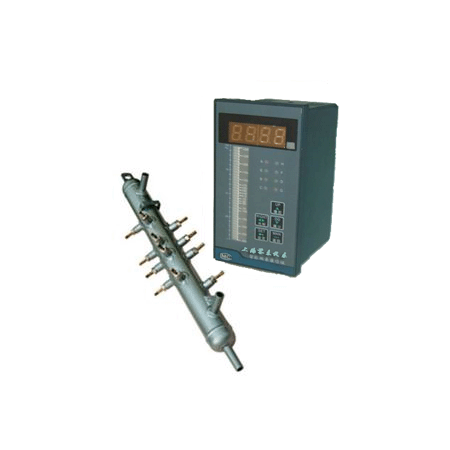

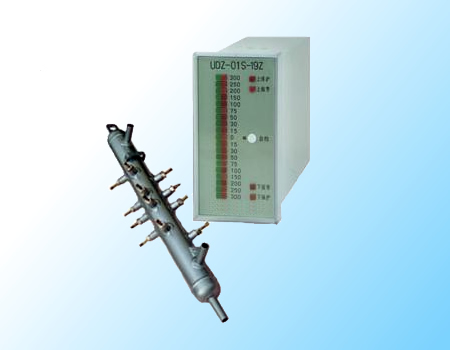

UDZ系列电接点液位计主要用于锅炉汽包、高低加热器、除氧器、蒸发器、直流锅炉 起动分离器、水箱等的水位测量。本装置由测量筒和二次仪表组成，采用数码显示和汽红、水绿双色发光二极管显示液位。测量筒的电极在水中对筒体的阻抗小，在汽中对筒体的阻抗大。 随着水位的变化，电极在水中的数量产生变化，转换成电阻值的变化，传送到二次仪表，从而实现水位的显示、 报警、保护联锁等功能。

电接点液位计产品特点：

    ①具有闪光、声音报警功能。

    ②具有4-20mA信号输出，可接DCS系统，设有保护联锁输出功能。

    ③具有自供电功能，断电后可继续工作4小时。

    ④仪表上设有三个按钮，a报警消音、b排污按钮、c检测按钮。

    电接点液位计技术参数：

    电源电压：220V±10% 、50Hz

    工作环境温度：-10-45℃

    工作相对湿度：≤85%

    液体水阻范围：0-500KΩ

    继电器输出接点容量：220V、3A

    水位显示点数：5-19点（可达38点） 例如19点：0、±15、±30、±50、±75、±100、±150、±250、±300

    整机功率：≤5W

    工称压力：1.6、2.5、4.0、6.4、10、12、16、22MPa 绝缘性能：≥500MΩ

    工作压力：≤21.56MPa 可测中心距：≤2200mm

    工作温度：372℃

    仪表外形尺寸：80×160×125（mm）

    表盘开孔尺寸：76+1±152+1（mm）

   电接点液位计订货须知：

    1、型号

    2、测点分布

    3、报警输出位置

    4、安装方式

    5、工作温度及压力

    6、水质情况

    7、成套供应或单机供应

    8、连接管中心距L1

    9、是否配法兰

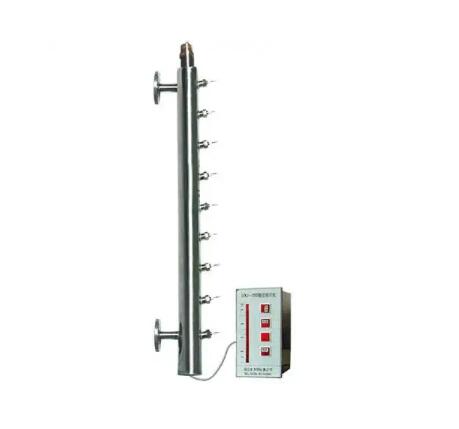

    测量筒与电极：

    1.测量筒制造标准 按国家机械行业标准JB/T6691-93锅炉用电接点液位计技术条件制造、生产、检验。

    2.电极（电接点）采用超纯陶瓷制造。结构分两种：压入式和螺纹式

    电接点液位计安装与使用及注意事项

    （一）将一次仪表（取样筒）与被测容器用截止阀连接起来，并在取样筒下端安装截止阀和排污管道。（如图一所示）

    （二）二次仪表（显示仪表）的检查和校验

    1.准备工作：仪表的输入端子采用36芯接线板，35、36号端子接电源。20号端子接电阻箱一端，电阻箱另一端引出一根线。阻值的大小视被测介质的水质而定，一般情况下如被测介质为除盐水（例如锅炉汽包的水）可选取100K，如被测介质为自来水可选取10K，如没有电阻箱亦可用相应的电阻代替。

    2.接通电源：LED光柱显示红色，然后将电阻箱另一端引出线分别短接1~19号端子，模拟光柱以次变绿色，数码管对应显示液位位置的数值，以示仪表可正常工作。

    3.报警位置：分别断开或短路设定报警点位置，测量、观察报警点是否正常，触点输出是否动作。

    （三）一次仪表与二次仪表的接线示意图。

    （四）报警、保护触点输出，用户可根据需要加接中间控制装置。

    （五）对取样筒每班应排污一次，方法如下：

    1.按一下“排污”按钮；

    2.先关闭下连通管截止阀，再关闭上连通截止阀，然后打开排污阀进行排污；

    3.关闭排污截止阀，打开下连通管截止阀对电接点进行冲洗，再一次关闭下连通管截止阀，打开排污截止阀进行排污；

    4.关闭排污截止阀，先打开上连通管截止阀，然后打开下连通管截止阀，至此整个排污工作结束。

    5.按一下“复位”按钮，仪表进入正常运行。

    （六）仪表报警发声时，按一下“消音”按钮，蜂鸣器止声。

    （七）取样筒上的电接点应定期检查，擦净绝缘体上的污物，以免造成假液位；如有损坏应及时更换，确保仪表的正常工作。

    （八）机内W1电位器为水阻调节电位器。仪表出厂时调整在≤150K左右。

    （九）配备自供电源的请将机内短接。

    （十）使用模拟信号输出时应加接信号隔离器。
