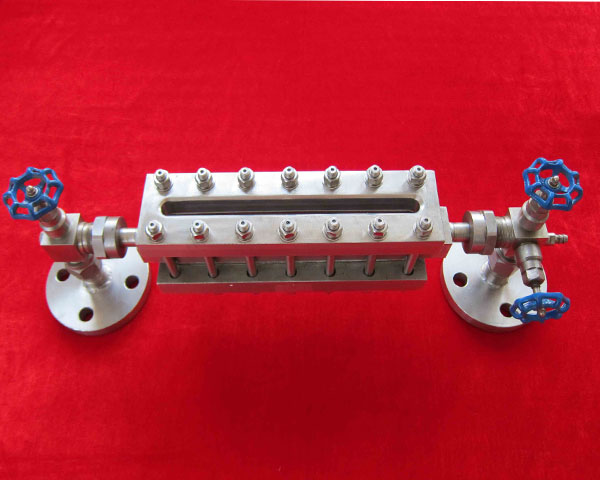

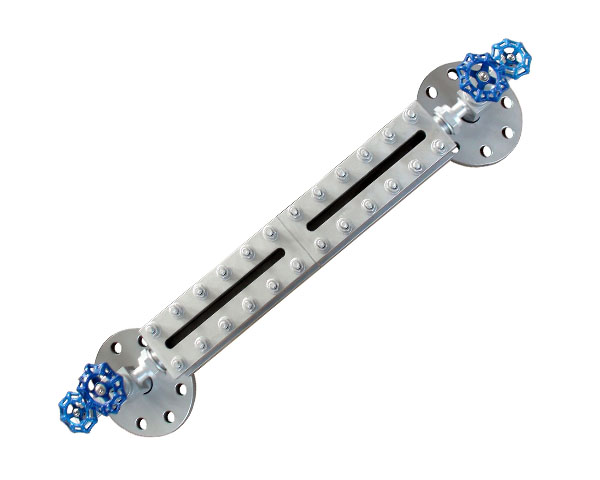

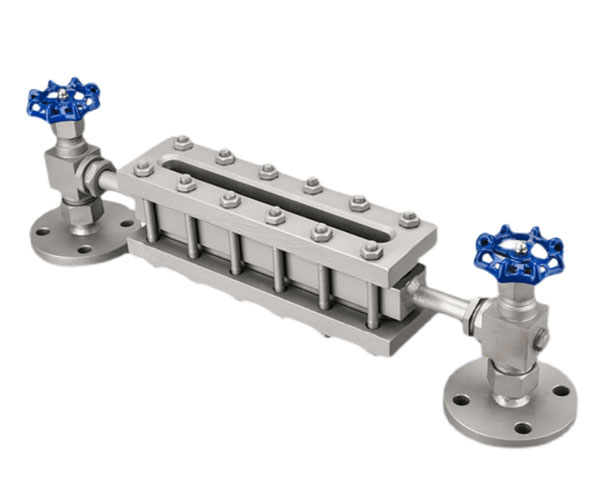

HG5玻璃板液位计

HG5玻璃板液位计可用来直接指示密封容器中的液位高度，具有结构简单，直观可靠，经久耐用等优点，但容器中的介质须是与钢、钢纸及石墨压环不起腐蚀作用的。HG5型玻璃板液位计是按原化工部HG5-1364~1370-80标准生产的适用于直接指示各种塔、罐、槽、箱等容器内介质液位。在仪表上下阀门内装有安全钢球，当玻璃意外破损时，钢球能在容器内压力的作用下，自动关闭液流通道，以防止液位继续外流。在仪表的阀端有阻塞孔螺钉，可供取样时用，或在检修时，放出仪表中剩余液体时用。根据连通器原理，通过透明玻璃直接显示容器内液位实际高度。

• 结构原理

仪表在上下阀上都装有M27×1.5或ZG3/4"的螺纹接头，通过法兰与容器连接构成连通器，透过玻璃板可直接读得容器内液位的高度。

• 特点

●读数清晰、直观、可靠。

●结构简单、维修方便。

●经久耐用。

• HG5玻璃板液位计主要技术指标

测量范围（安装中心聚L）：500、800、1100、1400、1700……mm。

工作压力：4.0MPa

工作温度：-20~+200℃

安装形式：法兰安装　PN4.0　DN20.HGJ-47-91

螺纹安装　外螺纹G3/4"(或 M27×1.5)

材质：碳钢、不锈钢

伴热蒸汽压力：0.6MPa

蒸汽夹套接头：G1/2"外螺纹

钢球自封压力：0.2MPa

• HG5玻璃板液位计注意事项

为了保证自动密封作用，容器内的介质压力应大于0.2MPa，在打开上下阀时，阀杆退出转数不少于4转，使钢球封门时，不至于碰到阀杆的顶端。

• 玻璃材质要求

1、液位计玻璃应该具有适当的化学稳定性和热稳定性，机械强度好，膨胀系数小；

2、颜色：玻璃板颜色应为无色透明或略带浅黄色或浅绿色。
