从测温到远传一台搞定：一体化热电阻温度变送器的原理与选型

在工业过程控制中，温度是最基础的测量参数之一。传统热电阻输出的是电阻信号，传输距离一长就容易受干扰，必须外配温度变送器才能远传。一体化热电阻温度变送器把这两部分集成在一台仪表里，测温元件和变送模块装在同一接线盒内，直接输出标准电流信号，简化了系统结构。本文对其工作原理、产品特点和选型方法进行介绍。

一、什么是一体化热电阻温度变送器

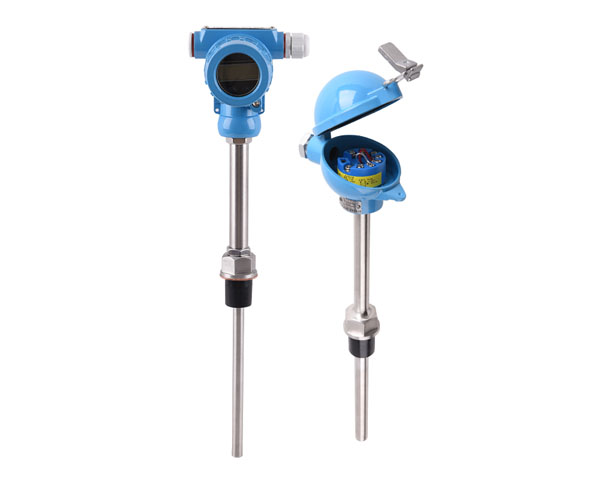

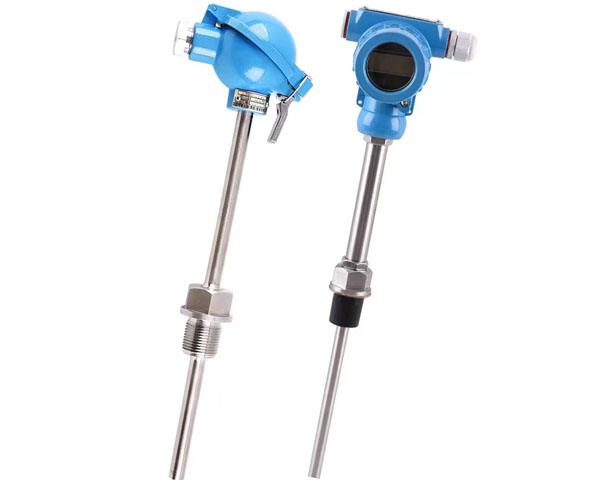

一体化热电阻温度变送器是将热电阻感温元件与二线制温度变送模块组合成一体的测温仪表。感温元件感知温度变化后，变送模块将电阻信号放大、线性化并转换为4-20mA标准电流信号输出，供显示仪表、记录仪或PLC、DCS系统使用。

与分体式方案相比，它省去了外配变送器和中间接线环节；与一体化防爆型相比，它面向一般工业环境设计，不强调防爆结构，结构更紧凑、成本更经济，适用于非爆炸性危险场所的大量常规测点。

安徽天康集团生产的一体化热电阻温度变送器涵盖多种规格型号，感温元件、插入深度和输出方式均可按用户需求配置。

二、工作原理与信号流程

1. 测温环节

感温元件通常采用Pt100铂电阻，利用铂电阻阻值随温度变化的特性感知被测温度，元件阻值经引线接入变送模块。

2. 变送环节

变送模块内置放大、线性化校正和温度补偿电路，将电阻变化量转换为与被测温度成线性关系的4-20mA电流信号。二线制设计使供电和信号共用一对导线，现场布线大为简化。

3. 抗干扰优势

电流信号传输时抗干扰能力明显优于电压信号和电阻信号，长距离传输中信号幅值基本不衰减，适合从现场到控制室距离较远的测点。

三、产品主要特点

1. 测量精度较高

变送模块对感温元件的非线性进行校正，整机测量精度可达0.1、0.2或0.5级，满足过程测量的精度要求。

2. 安装接线简便

测温和变送功能集成，现场只需一对导线接入控制系统，无需另设变送器机柜，节省安装空间和施工费用。

3. 输出方式灵活

常规输出4-20mA模拟信号，可选配HART协议实现数字通讯，方便参数组态和设备诊断；也有RS485通讯型供多台组网使用。

4. 量程可调

变送模块的量程一般可通过组态工具或按键设置，同一台仪表可适配多种测温范围，备件通用性好。

5. 就地显示可选

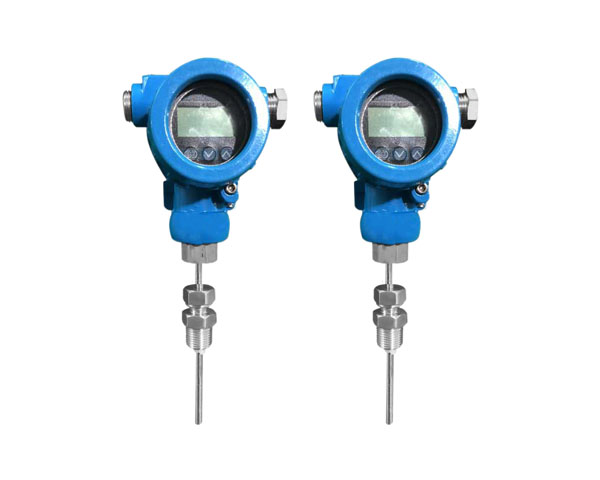

部分型号带LED或LCD数显表头，现场巡检时可直接读取温度值和输出电流，无需携带额外调试设备。

6. 质量管控规范

安徽天康集团对每台产品进行输出信号、绝缘电阻、精度校验等出厂检验，确保产品性能符合标准要求。

四、主要技术参数说明

1. 输入类型与测温范围

常规输入为Pt100，测温范围-200～500℃；也可配Cu50、Cu100铜热电阻，适用于-50～100℃的低温场合。

2. 输出与供电

输出为二线制4-20mA，供电电源24V.DC，负载电阻常规为250Ω，与主流控制系统兼容。

3. 接线方式

热电阻接线有三线制和四线制两种：三线制应用普遍，可补偿引线电阻影响；四线制消除引线误差更彻底，适合精度要求高的场合。

4. 安装与防护

常见安装方式有固定螺纹和固定法兰两种，接线盒防护等级IP65，防尘防水，适应一般工业环境。

五、典型适用场景

1. 电力行业

汽水管路、辅机系统的温度测量，测点数量多、距离远，一体化方案布线优势明显。

2. 冶金行业

加热炉、热处理设备的过程温度监测，现场环境多尘多振动，电流信号传输抗干扰能力强的特点正好适用。

3. 水处理与环保

泵站、反应池、管道介质温度测量，测点分散，一体化仪表可降低系统造价。

4. 暖通与楼宇

空调水系统、换热站温度监测，对仪表经济性和安装便利性要求较高。

5. 一般工业过程

制药、食品、造纸等行业的工艺温度测量，卫生型和常规型均有对应配置。

六、选型与调试注意事项

1. 明确测温范围与精度等级

按工艺要求确定量程，按计量要求选择精度等级，避免配置过高增加成本或配置不足影响使用。

2. 确认输出与通讯需求

仅需要标准信号接入时选4-20mA输出；需要远程组态和诊断的场合选HART型；多台组网的场合可考虑RS485通讯型。

3. 选择接线方式

常规场合三线制即可满足要求；精度要求高或引线较长的场合建议选四线制。

4. 核实安装条件

确认安装方式、插入深度、保护管材质和耐压等级，与现场接口匹配。

5. 现场校验

安装后应进行零点、满度检查和比对校验，确保输出信号与实际温度对应无误。

七、常见问题解答（FAQ）

Q1：一体化热电阻温度变送器需要单独配电源吗？

不需要单独配电。二线制设计下，变送器由控制系统的24V.DC回路供电，信号线和电源线共用一对导线。

Q2：测温元件引线为什么要选三线制或四线制？

热电阻测量的是电阻值，引线电阻会引入误差。三线制通过电路补偿抵消引线影响，四线制则基本消除引线误差，精度要求越高越应选四线制。

Q3：量程可以在现场修改吗？

多数型号的量程可通过组态软件或仪表按键修改，修改后输出信号与新的量程对应，具体操作方法可参考产品说明书。

Q4：一体化和分体式温度变送器怎么选？

测点集中、距离控制室近的场合分体式也可以；测点分散、距离远或想节省安装成本的场合，一体化方案更有优势。

Q5：安徽天康集团能否定制特殊规格？

可以的。特殊测温范围、特殊材质保护管、加长插入深度以及带数显表头等需求均可定制，由技术人员确认方案后安排生产。

八、结语

一体化热电阻温度变送器以结构紧凑、信号稳定、安装简便的特点，为一般工业场所的温度测量提供了经济高效的解决方案。选型时明确测温范围、精度等级和输出方式，是确保仪表好用的关键。

安徽天康集团长期供应各型号一体化热电阻温度变送器，产品系列齐全、支持按需定制，并配有技术服务团队协助选型与调试。如需了解产品详细参数、获取报价或咨询定制需求，欢迎来电或留言咨询。
