锅炉炉壁测温怎么选：炉壁热电阻的结构与安装要点

锅炉在长期运行过程中，炉壁温度的监测对掌握受热面工作状态、预防超温损坏具有重要意义。由于炉壁属于圆柱形外表面，常规插入式测温仪表无法直接安装，炉壁热电阻正是针对这类表面测温需求设计的专用仪表。本文对炉壁热电阻的结构组成、工作原理、安装方式和选型注意事项进行介绍。

一、什么是炉壁热电阻

炉壁热电阻是一种采用铠装铂热电阻元件作为感温探头的表面测温仪表，适合于电厂锅炉炉壁、管壁及其他圆柱体表面的温度测量。产品通常采用Pt100分度号，测量精度较高，热响应较快，可长期连续运行。

安徽天康集团生产的炉壁热电阻按行业标准组织生产，保护管材质、长度规格及安装附件均可根据用户现场条件配套。

二、结构与工作原理

1. 基本结构组成

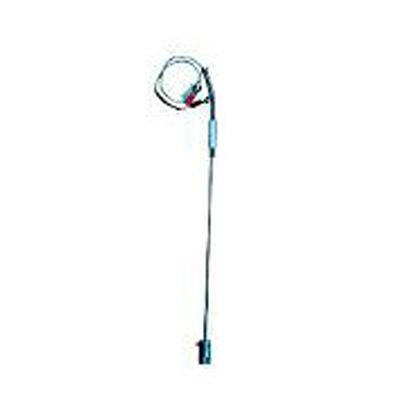

炉壁热电阻主要由铠装测温元件、导热板、固定附件和引出线缆构成。铠装元件直径一般为Φ4或Φ5，外径小巧，可弯曲敷设，引线部分做成电缆状，便于现场布线。

2. 导热板的关键作用

导热板一面带有与炉壁或管壁弧度吻合的曲面，另一面与测温元件紧密贴合。导热板通过焊接或抱箍方式固定在炉壁上，炉壁热量经导热板传导至感温元件，从而实现对炉壁温度的间接测量。曲面与炉壁的贴合程度直接影响测温准确性。

3. 测温原理

铂热电阻利用金属电阻随温度变化的特性测温，Pt100在0℃时阻值为100Ω，阻值变化经显示仪表或变送器换算为温度值，测量结果稳定、线性度好，适合中低温范围的精确测量。

三、产品主要特点

1. 测量精度高

Pt100铂电阻元件精度等级可达A级或B级，中低温范围内测量误差小，满足炉壁温度监测的精度要求。

2. 安装贴合性好

曲面导热板设计使测温端与圆柱形炉壁充分贴合，热传导效率高，测温结果能真实反映炉壁温度。

3. 引线柔性好、敷设方便

铠装元件引出线缆柔软，可弯曲，适合炉体外部复杂空间的布线需求。

4. 规格组合灵活

测温元件长度、引线长度、曲面半径等参数均可按需配置，适配不同直径的炉壁和管壁。

5. 质量管控规范

安徽天康集团对产品实施逐支检验，感温元件、绝缘性能、引线连接等关键项目均有检测记录，保障出厂产品质量稳定。

四、典型适用场景

1. 电厂锅炉

用于锅炉炉壁、水冷壁管壁的温度监测，为运行调整提供数据支撑，是电厂锅炉测温的常规配置。

2. 工业锅炉与窑炉

各类工业锅炉、加热炉、回转窑等设备的筒体外壁温度测量，工况与电厂锅炉类似。

3. 管道表面测温

蒸汽管道、热油管道等圆柱体管道的外壁温度测量，导热板曲面按管径定制。

4. 其他圆柱体表面

大型罐体、滚筒设备等圆柱形物体的表面温度监测也可选用此类仪表。

五、安装方法与注意事项

1. 导热板的固定方式

导热板可采用焊接方式固定在炉壁上，也可用螺钉或抱箍紧固。采用热电阻元件时不宜采用焊接方式固定测温探头，以免高温损伤感温元件，这一点在现场安装时应特别注意。

2. 曲面半径匹配

选型时应注明被测炉壁或管壁的直径R，导热板曲面需与炉壁弧度吻合，确保贴合紧密、导热良好。

3. 安装位置选择

安装点应选在炉壁温度具有代表性的位置，避开焊缝、保温层破损处等异常区域。

4. 引线防护

引出线缆应穿管或加护套保护，远离高温区域和机械损伤风险部位。

5. 定期检查

运行中建议结合检修周期检查固定件紧固情况和引线完好性，确保长期可靠测量。

六、选型需要确认的参数

1. 测温范围与精度等级

根据炉壁实际温度范围确定量程，按计量要求选择A级或B级精度。

2. 分度号与输出方式

常规选用Pt100，如接入温度变送器或控制系统，可确认是否需要一体化变送输出。

3. 长度规格

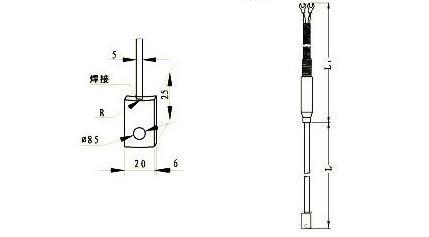

测温元件长度L与引线长度L1按安装距离确定，常见规格覆盖1000至25000mm范围。

4. 保护管与导热板材质

常规材质为不锈钢，高温或有腐蚀性的场合可按协议定制其他材质。

5. 单支或双支结构

重要测点可选用双支结构，实现冗余测量或温升速率监测。

七、常见问题解答（FAQ）

Q1：炉壁热电阻和炉壁热电偶怎么选？

两者测温原理不同：热电阻测中低温精度更高，适合锅炉炉壁几百摄氏度的测温需求；热电偶适合更高温度范围。电厂炉壁测温常规选用热电阻即可满足要求。

Q2：导热板焊接会影响热电阻元件吗？

会，所以采用热电阻元件时，测温探头禁止焊接固定，应采用螺钉紧固方式，只有导热板底座部分进行炉壁焊接。

Q3：测温数据与炉内实际温度有偏差正常吗？

炉壁热电阻测量的是炉壁表面温度，与炉内介质温度存在传热温差，属于正常现象，数据主要用于监测炉壁金属温度是否超限。

Q4：安徽天康集团能否定制特殊规格？

可以的。特殊长度、特殊材质、双支结构以及非标曲面半径的产品均可按用户图纸或样品定制，具体可与销售技术人员沟通确认。

Q5：产品订货时需要在型号中注明哪些内容？

订货时应注明分度号、精度等级、测温范围、元件长度L、引线长度L1、曲面半径R及固定方式等信息，以便准确配货。

八、结语

炉壁热电阻以结构简单、贴合性好、测量稳定的特点，成为电厂锅炉及工业炉窑炉壁测温的常用仪表。选型时确认好曲面半径、长度规格和精度要求，是确保测量效果的关键。

安徽天康集团长期为电力、冶金、建材等行业提供炉壁热电阻等温度测量产品，支持按图定制并提供安装技术指导。如需了解产品详细参数、获取报价或咨询定制需求，欢迎来电或留言联系。
