危险场所温度怎么测：一体化防爆热电阻的原理与选型解析

石油化工、煤化工等企业的生产现场存在大量爆炸性气体环境，温度仪表既要测量准确，又要满足防爆安全要求。传统分体式方案需要外配温度变送器，布线复杂、故障点多。一体化防爆热电阻把测温和变送功能集成在同一台仪表内，输出标准电流信号，成为这类场合的常用配置。本文对其工作原理、产品特点、型号参数和选型注意事项进行介绍。

一、什么是一体化防爆热电阻

一体化防爆热电阻是在隔爆型热电阻的接线盒内装入二线制温度变送模块，与感温元件连接成一体，直接输出与被测温度成线性关系的4-20mA标准信号的测温仪表。它同时承担两项任务：Pt100铂电阻负责感知温度，变送模块负责将电阻变化转换为远传电流信号，一台仪表即可完成从测温到远传的全部环节。

安徽天康集团生产的TK一体化防爆热电阻涵盖WZPB-231S、WZPB-241S、WZPB-231、WZPB-241、等常用型号，防爆结构与变送电路配套设计，整机取得防爆认证，可直接用于爆炸性危险场所。

二、工作原理与防爆结构

1. 测温与变送过程

Pt100感温元件的电阻值随温度变化，变送模块检测到这一变化后，经稳压、放大、线性化校正等电路处理，转换为4-20mA电流信号输出，显示仪表或控制系统即可读取对应温度值。模块内置冷端温度自动补偿和非线性校正电路，保证输出与温度线性对应。

2. 隔爆结构说明

防爆接线盒采用高强度铝合金压铸而成，具有足够的内部空间和壁厚。当盒内发生爆炸时，火焰和高温气体经隔爆接合面间隙的熄火和冷却作用，无法引燃外部爆炸性混合物，从而达到隔爆目的。这一间隙隔爆原理是隔爆型仪表的安全基础。

3. 本安型方案

部分场合采用本质安全型设计，通过限制电路能量，使电火花和热效应不足以引燃周围介质，防爆等级可达iaⅡCT6，适合0区等高等级危险场所的配套要求。

三、产品主要特点

1. 二线制输出，抗干扰能力强

一对导线同时承担供电和信号传输，4-20mA电流信号在远距离传输中抗干扰性能好，信号稳定不失真。

2. 节省安装成本

省去外配温度变送器和补偿导线，减少中间接线环节，降低材料和施工费用，现场安装工作量明显减少。

3. 非线性校正与温度补偿

变送模块内置校正电路，输出与温度成线性关系，测量结果准确可靠，变送精度等级可达0.1、0.2或0.5级。

4. 供电简便

采用24V.DC供电，与控制系统标准电源匹配，负载能力250Ω，可直接接入PLC、DCS系统。

5. 防护性能可靠

接线盒防护等级达IP65，防尘防水，适应化工现场潮湿、多尘的使用环境。

6. 质量管控规范

安徽天康集团对每台产品进行热电动势或电阻值、绝缘电阻、输出信号等项目的出厂检验，绝缘电阻不小于50MΩ，确保产品性能符合标准要求。

四、主要技术参数说明

1. 测温范围与分度号

常规型号采用Pt100分度号，测温范围-200～500℃；铜热电阻Cu50、Cu100型号测温范围为-50～100℃。双支铂电阻一般供应B级精度。

2. 输出与供电

输出信号为二线制4-20mA，供电电源24V.DC±10%，负载电阻250Ω，传输导线电阻100Ω。

3. 防爆等级

隔爆型防爆等级包括dⅡBT4、dⅡBT6、dⅡCT4、dⅡCT6等规格，本安型可达iaⅡCT6，选型时应与现场危险区域划分匹配。

4. 安装与结构形式

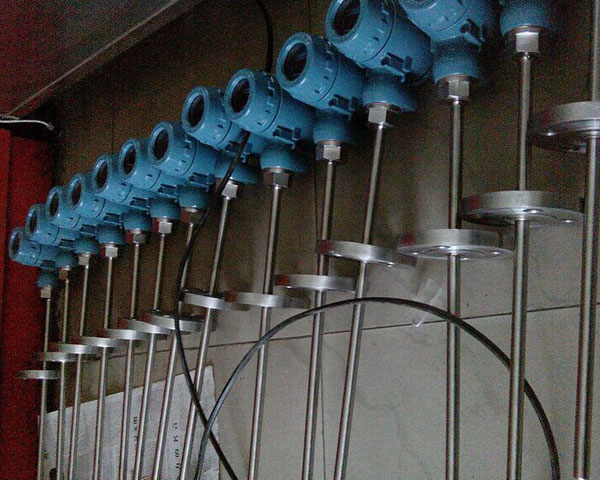

常见结构有固定螺纹安装（M27×2）和固定法兰安装两种，公称压力≤10MPa，保护管材质常规为1Cr18Ni9Ti不锈钢。

五、典型适用场景

1. 石油化工

反应釜、换热器、工艺管道的介质温度测量，现场多为爆炸性气体环境，仪表需具备相应防爆等级。

2. 煤化工与精细化工

合成装置、精馏塔等部位的温度监测，一体化结构减少现场接线点，降低维护工作量。

3. 电力行业

油系统、制氢站等辅助车间的温度测点，属于防爆重点管理区域。

4. 制药与涂料

溶剂回收、反应工段等存在可燃蒸气的场合，本安型一体化仪表应用较多。

六、选型与使用注意事项

1. 确认防爆等级与区域

根据现场爆炸性气体类别、级别和温度组别，选择匹配的隔爆型或本安型产品，并核对防爆证书。

2. 明确测温范围与精度

常规工况选Pt100、-200～500℃即可；对精度要求高的测点可注明A级精度，按协议订货。

3. 确认安装方式

螺纹安装适合管道测点，法兰安装适合罐体、设备测点，订货时注明连接规格和插入深度。

4. 供电与负载核算

确认控制系统侧供电电压和回路负载，保证变送器工作电压在允许范围内。

5. 定期检查

建议每年至少现场比对一次测量数据，关键安全联锁点可适当缩短比对周期，偏差超差时及时送检。

七、常见问题解答（FAQ）

Q1：一体化防爆热电阻和普通热电阻有什么区别？

普通热电阻输出电阻信号，需配二次仪表或变送器；一体化防爆热电阻内置变送模块，直接输出4-20mA信号，且外壳满足防爆要求，适合危险场所直接安装。

Q2：为什么现场接线推荐使用一体化仪表而不是分体式？

一体化省去了中间接线盒和补偿导线，减少信号衰减和受潮短路风险；一对导线完成供电和传输，布线简单，故障点少，后期维护更方便。

Q3：4-20mA输出和RS485输出怎么选？

仅需将温度接入PLC或DCS且布线距离长时，4-20mA输出兼容性好、抗干扰强，是稳妥选择；多台组网、需要远程诊断或在线校准时，可选RS485通讯型，节省线缆和施工成本。

Q4：安徽天康集团能否提供带数显表头的一体化型号？

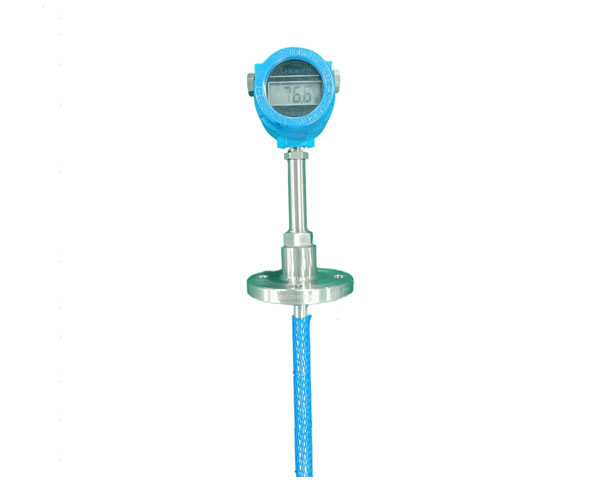

可以。常规无显示、带就地数显表头等配置均有供应，数显表头可显示介质温度、输出电流等参数，巡检时无需额外携带调试设备。

Q5：订货时需要注明哪些内容？

需注明型号、分度号、测温范围、防爆等级、安装方式、插入深度、保护管材质及精度等级等信息，以便准确配货。

八、结语

一体化防爆热电阻以测温变送一体化、安装简便、防爆合规的特点，为爆炸性危险场所的温度测量提供了集成化解决方案。选型时核对好防爆等级和工况参数，是保障仪表安全准确运行的前提。

安徽天康集团长期供应各型号一体化防爆热电阻，产品系列齐全、支持按需定制，并配有技术服务团队协助选型与调试。如需了解产品详细参数、获取报价或索取防爆证书资料，欢迎来电或留言咨询。
