测温点经常要拔插的场合怎么选：插座式热电阻的接插件结构与选型解析

实验室的恒温槽要换一支探头、试验台上的模具要测一次温度、生产线上的治具要随拆随测——这些场合的温度测量有个共同特点：探头不是长期固定安装的，需要频繁插拔更换。拧接线盒太麻烦，固定螺纹更谈不上。插座式热电阻就是为这种"快插快测"场景设计的：测温探头尾部直接配接插件，对准插座一插即用，拔下来就能换另一支或收纳起来。本文对插座式热电阻的结构原理、型号规格、适用场合和选购要点进行介绍。

一、产品概述

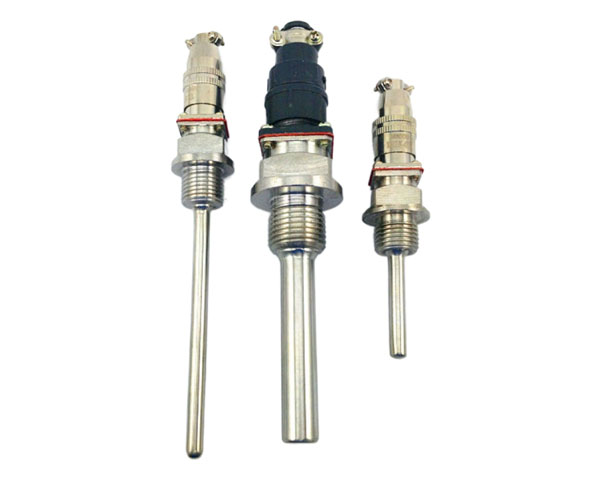

插座式热电阻采用接插件形式，安装方便，适用于测量-200～450℃范围内液体、气体及固体表面的温度。它是铠装热电阻的延伸产品，更加适合铠装热电阻不便安装的场合，适合-50～400℃的常用测温区间，广泛用于实验室、工业设备和生产现场的快速测温配套。

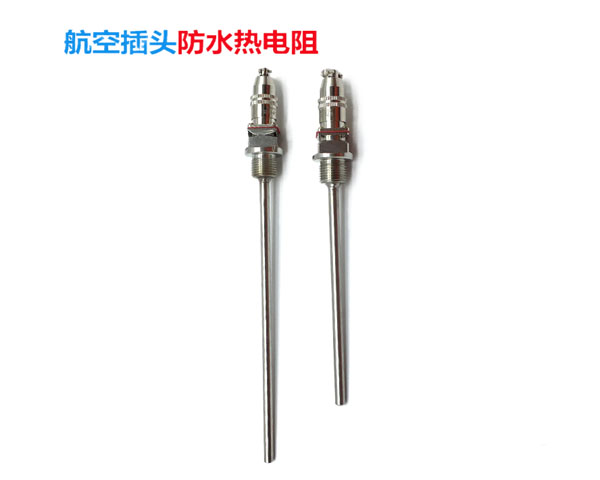

仪表以Pt100铂热电阻为主，分度号Pt100，精度等级A、B级（A级按协议订货）；部分型号可选隔爆结构，隔爆等级dⅡBT4、dⅡCT5；防护等级IP65，公称压力常压。产品性能符合JB/T 8622《工业铂热电阻》等相关标准，航空插头式是常见的安装形式。

安徽天康集团生产的插座式热电阻系列，型号规格齐全，保护管长度、分度号、结构形式可按用户需求定制。

二、结构与接线形式

1. 基本结构

插座式热电阻由感温探头、保护管和插头三部分构成：感温元件为铂电阻芯，装于不锈钢保护管内，探头按规格长度供货；尾部接插件与配套插座对插连接，完成信号传输。结构上是铠装热电阻的延伸——感温部分沿用了铠装元件耐弯折、响应快、体积小的特点，尾端则取消接线盒、改为插头，换来插拔的便利。

2. 引线制式

热电阻测温的引线有两线制、三线制、四线制三种方式。两线制引线电阻并入测量回路，只适合引线短、精度要求低的场合；三线制通过桥路补偿引线电阻，是工业现场的主流选择；四线制彻底消除引线影响，用于精密测量。插座式热电阻订货时注明引线制式，常规配套仪表为三线制。

3. 双支结构

型号中带"2"的为双支型（如WZP2-260），单管内置两支感温元件，可分别接显示和记录回路，或实现冗余比对；代价是热响应时间略长于单支型（小于45秒对小于30秒）。

三、常用型号规格

1. 型号对照表

2. 选型提示

通用测温选WZP-269（量程宽、规格全）；快速变化工况选WZP-270（响应小于15秒）或WZP-26S铠装快速型（小于5秒）；需要冗余或双回路的选双支型；铜电阻Cu50只用于-50～100℃的低温场合，成本低但适用范围窄。

四、产品主要特点

1. 插拔连接，装拆快捷

接插件对准即插即用，更换探头不用动接线，频繁切换测点、定期轮换校表的场合效率明显提升。

2. 体积小巧，便于深入

探头外径小、长度规格密，可伸入狭小空间测模具、轴瓦、管道和腔体内部温度。

3. 热响应快

小热容量探头加热敏元件布局，常规型号响应小于30秒，快速型小于15秒甚至5秒，跟踪温度变化及时。

4. 测量精度可靠

Pt100铂电阻元件精度A、B级可选，配合三线制引线，常规工业测温误差可控。

5. 防护与防爆可选

IP65防护等级防尘防溅；爆炸危险场合可选dⅡBT4、dⅡCT5隔爆结构，按现场危险区域等级选配。

6. 质量管控规范

安徽天康集团对每支产品进行示值校验、绝缘电阻和密封性能检验，出厂附带检测记录，A级精度按协议订货并出具对应检测数据。

五、典型适用场景

1. 实验室与计量

恒温槽、干燥箱、试验设备的温度测量和比对校表，探头随用随插。

2. 塑料与模具

注塑机料筒、模具型腔的温度巡检，探头插入测温孔、测完即拔。

3. 纺织与轻工

烘箱、定型机、加热辊的表面及介质温度测量。

4. 电力与机械

电机轴瓦、轴承座、换热器表面的快速测温，双支型可一路显示一路记录。

5. 食品与医药

灭菌锅、发酵设备的温度验证测量，卫生场合选相应材质配置。

六、选购注意事项

1. 明确测温范围

-200～300℃的常规区间选WZP-269，300℃以上到420℃选WZP-270，低温到-200℃同样覆盖；不要超量程使用，超温会损伤感温元件。

2. 按响应速度选型号

静态槽体测温响应要求低，动态模具、流动介质选WZP-270或26S快速型，响应时间差着数倍。

3. 确认插座配套

接插件是配对使用的：探头插头的针数、直径、锁紧方式要与现场插座一致，订货时最好提供插座型号或由厂家成套配套，避免插不上或接触不良。

4. 引线制式与仪表匹配

三线制最常用，确认显示仪表的输入制式；引线长度超过数米时优先三线制或四线制，减少引线误差。

5. 精度等级按需选

工艺监视选B级，计量比对按协议选A级；A级供货周期和检测项目不同，提前在合同中注明。

6. 防爆场合核对证书

选隔爆型时索取防爆合格证，核对防爆等级与现场区域划分匹配，安装维护按防爆规程执行。

7. 选择正规厂家

插座式热电阻的核心在感温元件的一致性和插接件的接触可靠性，应选择资质齐全、检测手段完善的厂家。安徽天康集团可提供选型指导和技术支持。

七、常见问题解答（FAQ）

Q1：插座式热电阻和铠装热电阻是什么关系？

插座式是铠装热电阻的延伸产品：感温元件同为铠装结构，尾端由接线盒改为接插件。铠装式适合长期固定安装，插座式适合频繁插拔、快速更换的场合。

Q2：插头插座接触不良导致读数不稳怎么办？

检查插头针脚有无氧化弯曲、插座簧片有无松弛，插接到位后轻拉确认锁紧；长期不用时加防尘帽。反复出现接触问题时，建议更换成对插头座并检查引线焊点。

Q3：双支型能接两套不同仪表吗？

可以，双支结构的两支感温元件互相独立，可分别接显示仪和记录仪；两支示值微小差异属正常现象，比对超差时检查各自回路。

Q4：安徽天康集团能否定制非标长度和特殊插头？

可以。保护管长度、探头直径、插头形式均可按需定制，A级精度按协议订货；特殊介质场合可选对应保护管材质，由技术人员确认方案后生产。

Q5：订货时需要注明哪些内容？

需注明型号、分度号、精度等级、测温范围、规格长度L、引线制式、是否双支、是否防爆及插座配套要求，信息完整才能准确配货。

八、结语

插座式热电阻用一只小小的接插件，换来了测温场景的灵活性：插上即测、拔下即换，实验室、模具、设备巡检的零散测温需求被收拾得干净利落。选型时把量程、响应速度、插座配套和引线制式四件事确认清楚，这支小探头就能随插随用很多年。

安徽天康集团长期供应各系列插座式热电阻，型号规格齐全、支持按需定制，并配有技术服务团队协助选型。如需了解产品详细参数、获取报价或咨询定制需求，欢迎来电或留言咨询。
