高压蒸汽管道测温为什么用热套式：热套式热电阻结构与选型解析

电厂主蒸汽管道几百公斤的压力、每秒百米的流速，普通装配式热电阻的保护管插进去，介质冲刷几个月就把管壁磨薄；而且一旦元件损坏，想换一支就得停机泄压——代价是一台机组的发电量。热套式热电阻就是为这种工况设计的：感温元件和承压套管分家，套管（热套管）以锥形结构焊死在管道上长期承压耐冲刷，感温元件插进套管里测温，坏了抽出来就换，全程不停机不泄压。本文对热套式热电阻的结构原理、型号规格、技术参数和选购要点进行介绍。

一、产品概述

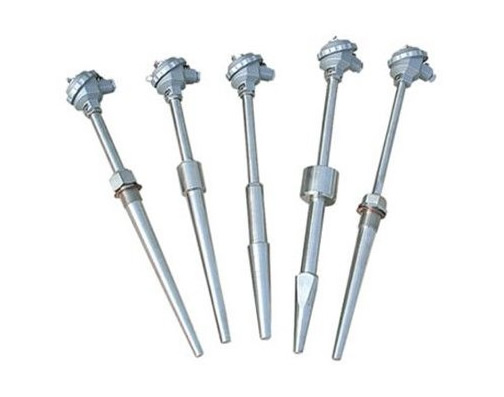

热套式热电阻适用于蒸汽管道、锅炉及其他对温度、压力、流速有要求的场合，由热电阻感温元件和与之配套的热套管两大部分组成。热套管按管道参数设计制造，采用锥形或直形结构焊接安装在工艺管道上，承受介质压力与冲刷；热电阻元件（如WZP-01T、WZP-014T等型号）插入热套管内孔中测量介质温度，两者锥面（或圆柱面）精密配合，保证良好的热传导和密封。

产品按JB/T 8622《工业铂热电阻》等标准制造检验，分度号Pt100，防护等级IP65，电气出口M20×1.5或NPT1/2。

安徽天康集团生产的热套式热电阻系列，套管结构（TH01、TH02、TH31等型式）、总长和插入深度可按管道参数定制。

二、工作原理与结构特点

1. 测温原理

感温元件为铂热电阻，利用铂电阻阻值随温度变化的特性测温，三线制接线接入显示仪表或DCS。元件装入热套管后，管底介质热量经套管壁传导至感温端，完成温度测量。

2. 分体式结构的核心价值

"热套"二字点出了结构精髓：承压和感温分体。热套管作为承压部件按管道标准设计焊接，长期使用；感温元件作为易损件随时可换。更换时松开压紧装置（压帽或卡簧），将元件从套管中抽出，新元件插入压紧即可——全程不接触介质、不泄压、不停机。

3. 锥形套管防冲刷

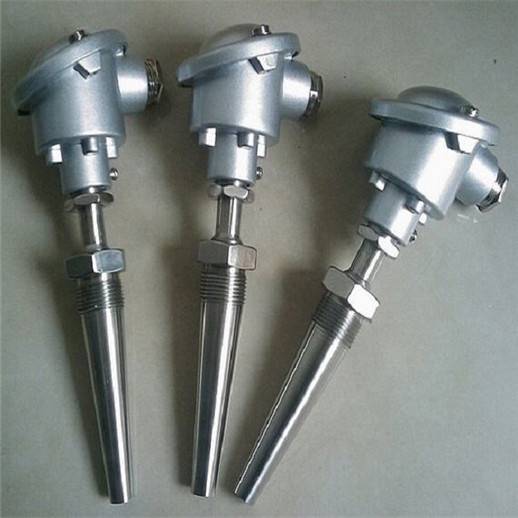

热套管迎流端加工成锥形，流体绕流平顺，相比直插圆柱套管，介质冲刷力和阻力显著降低，套管寿命长；锥面配合还保证了元件与套管间的热接触紧密。

3. 密封与压紧

元件与套管之间采用金属压合面加密封件结构，压帽旋紧后锥面压紧密封，承受管道压力不泄漏；弹簧压紧结构可补偿热胀冷缩引起的微小位移，保持热接触稳定。

三、型号体系与规格

1. 常用型号对照

分度号Pt100，精度等级A、B级（A级允差±(0.15+0.002|t|)℃，B级±(0.30+0.005|t|)℃），双支型可分别接显示和记录回路或实现冗余比对。

2. 热套管型式

热套管按TH01、TH02、TH31等结构规格制造，锥形套管角度、总长和插入深度按管道通径、流速和安装位置确定；用户也可按实际工况参照基本结构提出具体要求加工。

3. 安装接口

电气出口M20×1.5或NPT1/2；套管与管道的连接采用焊接（管座材质与工艺管道相同）或螺纹连接，由工质参数和管道规格确定。

四、主要技术参数

1. 过程条件

公称压力不大于38MPa；介质流速不大于100m/s（部分型号80m/s）；适用主蒸汽、再热蒸汽、给水等高温高压高流速介质。

2. 测温性能

分度号Pt100；测温范围A级-30～300℃、B级-50～500℃（按型号分档）；热响应时间按套管结构和插入深度确定，锥形结构配合紧密接触，响应快于同规格直插式。

3. 结构与防护

防护等级IP65，防尘防溅适应锅炉房环境；套管材质按介质温度和腐蚀性选1Cr18Ni9Ti、316L或高温合金；电气出口M20×1.5／NPT1/2。

五、产品主要特点

1. 不停机更换

感温元件可带压抽出更换，检修窗口任意安排，避免停机损失——这是热套式结构的核心价值。

2. 高压高流速适应

38MPa公称压力和100m/s流速覆盖电站主蒸汽管道工况，锥形套管耐冲刷寿命长。

3. 测温准确

感温元件与套管锥面精密配合、弹簧压紧，热接触良好，测量误差小、响应快。

4. 规格灵活

套管结构、总长、插入深度按管道参数定制，TH01/TH02/TH31系列覆盖常见安装条件。

5. 质量管控规范

安徽天康集团对每支热电阻进行示值校验、绝缘电阻检测，套管进行水压试验和无损探伤，出厂附带检测记录。

六、典型适用场景

1. 电厂主蒸汽管道

过热器出口、再热器进出口的主蒸汽温度测量，压力和流速双高，热套式为常规配置。

2. 锅炉本体

汽包、过热器、省煤器部位的温度监测，停炉更换代价高，分体结构优势明显。

3. 高压给水系统

给水泵出口、高压加热器进出口管道测温。

4. 石化高温高压装置

裂解炉出口、加氢反应器进出口等带压管道的温度测量。

5. 工业锅炉与余热锅炉

中小型锅炉蒸汽管道测温，结构简化成本可控。

七、选购注意事项

1. 按管道参数定套管

提供管道材质、通径、工作压力、工作温度、介质流速五项参数，由厂家确定套管结构（TH型式）、总长和插入深度——锥形套管的插入深度要保证感温端处于管道中心流速稳定区。

2. 焊接管座材质匹配

套管管座材质须与工艺管道相同或相容，焊接工艺按管道规范执行；高压管道管座采用氩弧焊打底，焊后热处理。

3. 插入深度按规范核算

感温端应越过管道中心线，插入深度按管径和流速确定；插入不足会导致测量偏低且冲刷偏磨。

4. 精度等级按需选

工艺监视选B级，参与效率考核或联锁保护的测点选A级；双支型可冗余比对，重要测点推荐。

5. 流向与安装角度

套管迎流端对准介质流向，倾斜插入时迎流角按厂家图纸；水平管道避免套管顶部积气。

6. 备件策略

热套管与管道同寿命，一次安装长期使用；感温元件按周期或故障率备库存货，订货时多备1～2支。

7. 选择正规厂家

套管承压件的材质证明、水压试验和探伤报告是安全关键，应选择资质齐全、检测手段完善的厂家。安徽天康集团可提供套管强度计算和安装图纸。

八、常见问题解答（FAQ）

Q1：热套式和铠装式热电阻有什么区别？

铠装式是感温元件自身的结构特性（耐弯折响应快）；热套式是安装结构特性（承压套管分体、可抽芯更换）。两者可叠加——铠装感温元件装入热套管，兼得快响应和便维护。

Q2：更换感温元件需要停机吗？

不需要。松开压紧装置抽出旧元件、插入新元件压紧即可，全程不接触介质、不泄压——这是热套式结构区别于直插焊接式的核心优势。

Q3：锥形套管比直形好在哪里？

迎流阻力小、冲刷弱、寿命长；锥面配合同时承担密封和热传导职能，元件压紧后接触面积大、测温响应好。

Q4：安徽天康集团能否提供双支和特殊规格？

可以。WZP2双支型、A级精度、特殊材质套管、非标总长和插入深度均可定制，由技术人员按管道参数确认方案。

Q5：订货时需要注明哪些内容？

需注明型号（如WZP-01T或WZP-014T）、分度号、精度等级、单支或双支，以及管道材质、通径、工作压力、温度、流速和连接方式——套管参数按上述条件由厂家设计确认。

热套式热电阻的选型核心就一句话：让承压的归套管，让感温的归元件。套管按管道参数设计焊死长期服役，元件随坏随换不用停机——高压高流速工况下，这个分体思路换来的不只是检修便利，更是机组的运行小时数。

安徽天康集团长期供应热套式热电阻全系列产品，WZP-01T、013T、014T、015T及双支型规格齐全，热套管按管道参数定制并提供安装技术支持。如需了解产品详细参数、获取套管设计或索取样本，欢迎来电或留言咨询。
