流程工业的生产装置讲究连续运行，一条管线上的温度计坏了，动辄就要停车泄压拆检，损失不小。可抽芯式双金属温度计针对这一痛点设计：表头、机芯和探杆做成可分离结构，机芯沿保护管轴向抽出，更换校准都在现场完成，管道照常运行。本文对可抽芯式双金属温度计的结构组成、工作原理、适用场合和选型注意事项进行介绍。

一、什么是可抽芯式双金属温度计

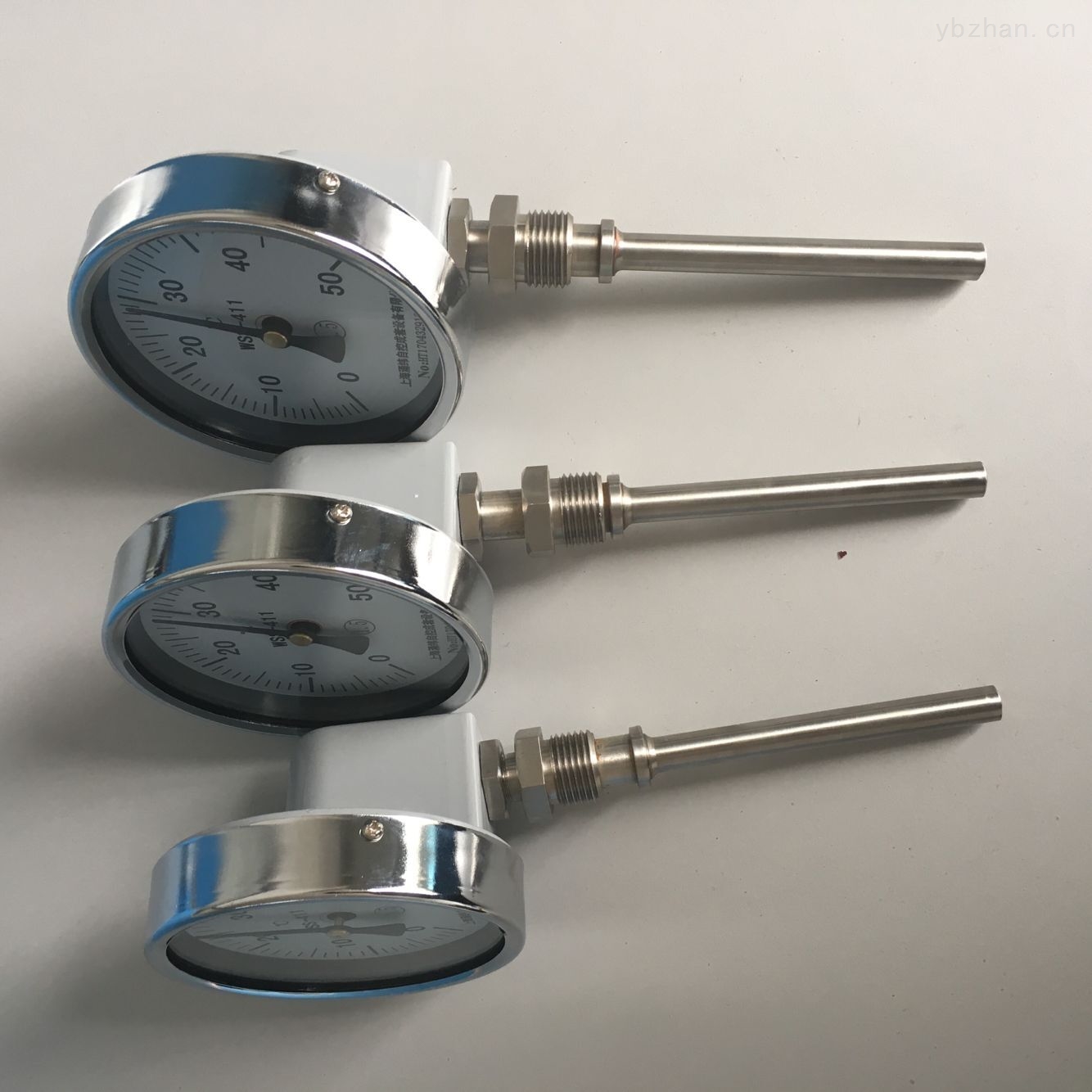

可抽芯式双金属温度计是一种感温机芯可整体抽出的现场测温仪表。它由表头、机芯、探杆和连接部分组成，机芯可在不拆卸整机的情况下从保护套管中抽出。仪表插入预先安装在管道或设备上的热套管内，介质热量经套管传导至机芯感温元件，实现温度测量；需要检修时，松开紧固件抽出机芯即可，套管留在管道上继续承压密封。

安徽天康集团生产的可抽芯式双金属温度计执行JB/T8803等行业标准，测温范围覆盖-80～500℃，多种安装形式和材质配置可供选择。

二、工作原理与结构特点

1. 双金属感温原理

感温元件由两种膨胀系数不同的金属片叠压绕成螺旋卷，温度变化产生角位移，经细轴带动指针指示温度。纯机械传动无需电源，现场读数直观可靠。

2. 抽芯结构的关键设计

机芯与表头、探杆之间采用可拆卸连接，探杆外径与热套管内孔间隙配合，既保证导热接触，又保证抽拉顺畅。机芯抽出后，套管底部仍处于密封承压状态，介质不会外泄，这是实现不停机维护的机械基础。

3. 表头形式

按读数方向分为轴向型、径向型、135°角型和万向型。轴向型适合垂直管道顶装，径向型适合水平管道，万向型表头角度可调，适合视线受限的位置。

4. 与热套管的配套关系

可抽芯式结构必须与热安装套管配套使用。套管预先焊接或通过螺纹、法兰接口固定在管道上，套管材质和承压等级按介质工况选定，温度计本体只负责测量，不承受介质压力。

三、产品主要特点

1. 检修不停机

机芯可现场抽出，校准、更换无需停车泄压，显著减少停机损失，特别适合连续生产的流程装置。

2. 感温元件受保护

机芯不直接接触介质，避免介质冲刷腐蚀，仪表使用寿命明显长于直插式结构。

3. 现场读数直观

刻度盘机械指示温度，无需电源和信号转换，巡检读数一目了然。

4. 适应性强

双金属元件抗振动性能好，仪表整体防水、防腐蚀、耐震动，适合工业现场长期运行。

5. 规格配置灵活

表盘直径、插入长度、保护管材质、连接方式均可按需配置，可选316L、哈氏合金等材质应对腐蚀性介质。

6. 质量管控规范

安徽天康集团对每台仪表进行示值精度、回差、重复性检验，机芯抽拉顺畅度逐台检查，确保长期使用中维护操作可靠。

四、主要技术参数

1. 测温范围与精度

测温范围覆盖-80～500℃的常用区间，精度等级1.0级、1.5级，热响应时间不大于40秒。

2. 表盘与结构

表盘直径有60、100、150等规格；安装形式分轴向、径向、135°角和万向型四种。

3. 连接方式

常规为螺纹连接M20×1.5或NPT1/2，高压场合可选法兰连接，连接规格订货时注明。

4. 扩展功能

需要超温报警的场合可选电接点型（WSSX电接点双金属温度计），触点动作输出控制信号，配套继电器实现联锁保护。

五、典型适用场景

1. 石油化工连续装置

反应釜、精馏塔、输送管线测温，装置停车成本高，可抽芯结构优势明显。

2. 电力与热力

蒸汽管道、热水管网温度监测，高温工况下机芯受套管保护，运行安全可靠。

3. 冶金生产线

加热炉、冷却系统测温，现场振动大、温度高，耐震结构配合抽芯维护更省心。

4. 制药与食品

灭菌、蒸煮等工序测温，机芯可抽出送检，方便计量周期管理。

5. 长周期运行设备

压缩机、大型机组润滑冷却系统，日常维护窗口短，停机检修代价大。

六、选购注意事项

1. 明确工况参数

提供介质名称、温度范围、工作压力和腐蚀性，据此确定套管材质、承压等级和机芯配置。

2. 确认套管配套

订购前核对现场套管的内径、插入深度和连接规格，保证机芯与套管间隙配合、插入到位。

3. 核对插入深度

保护管插入介质长度应大于感温元件长度，常规不小于100mm，小量程型号适当加长，避免示值失真。

4. 选择表头形式

根据管道走向和读数位置确定轴向、径向、135°角或万向型，不确定时可选万向型留有余地。

5. 确认维护需求

需要定期送检的场合，抽芯结构是刚需；纯监视场合则可根据预算权衡配置。

6. 选择正规厂家

抽芯结构的配合精度直接影响密封和维护便利性，应选择加工精度有保障、检测手段齐全的厂家。安徽天康集团可提供完整的产品资质和技术资料。

七、常见问题解答（FAQ）

Q1：可抽芯式和普通双金属温度计怎么选？

停车方便的场合选普通型（WSS系列普通型）更经济；连续生产、停机损失大的装置，选可抽芯式，后期维护优势明显。

Q2：抽出机芯时介质会泄漏吗？

不会。热套管本体始终密封承压，机芯在套管内部活动，抽出过程介质不接触大气，这是抽芯式设计的基本前提。

Q3：机芯可以单独送检吗？

可以。机芯抽出后可单独进行示值校准，检毕复装，不影响管道运行，方便计量管理。

Q4：安徽天康集团能否定制特殊规格？

可以的。特殊插入长度、特殊材质、特殊连接规格以及电接点功能均可定制，由技术人员确认方案后安排生产。

Q5：订货时需要注明哪些内容？

需注明型号、精度等级、测温范围、安装形式、连接规格、插入长度及套管配套要求等信息，便于准确配货。

可抽芯式双金属温度计以不停机维护、感温元件受保护、读数直观的特点，为连续生产装置的现场测温提供了省心的解决方案。选型时确认好工况参数和套管配套规格，是保障测量准确和维护便利的关键。
