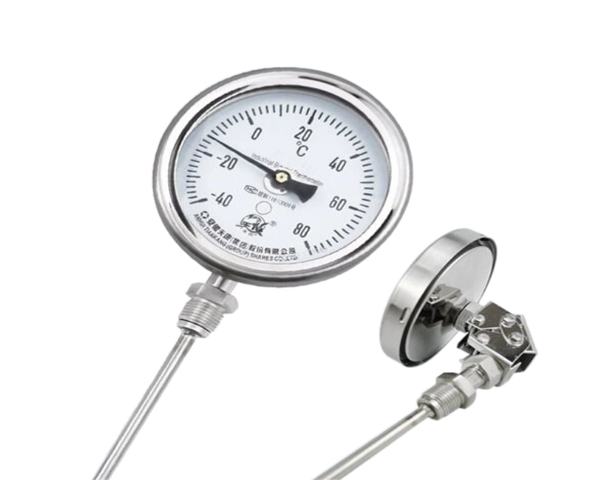

双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度。
主要特点
现场显示温度，直观方便
安全可靠，使用寿命长；
抽芯式温度计可不停机短时间维护或更换机芯。
轴向型、径向型、135º型、万向型等品种齐全，适应于各种现场安装的需要。
工作原理
双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。
主要技术参数
产品执行标准：JB/T8803-1998、GB3836-83
标度盘公称直径：60、100、150
精度等级：1.0、1.5
热响应时间：≤40s
防护等级：IP55
角度调整误差： 角度调整误差 应不超过其量程的1.0％
回差： 温度计回差应不大于基本误差限的***值
重复性： 温度计重复性极限范围切应不大于基本误差限***值的1／2
测量范围
| 测 温 范 围 ℃ | 适 应 范 围 | |
| 工业、 商业 | 实验室、小型 | |
| -80-+40 | √ | √ |
| -40-+80 | √ | √ |
| 0-50 | √ | √ |
| 0-100 | √ | √ |
| 0-150 | √ | √ |
| 0-200 | √ | √ |
| 0-300 | √ | √ |
| 0-400 | √ | √ |
| 0-500 | √ | √ |
型号及规格
轴向型双金属温度计
| 型 号 | 测温范围℃ | 精度等级 | 保护管材料 | 规 格 | 安装固定装置 | |
| D | L | |||||
| WSS-300 | -80-+40 0-80 0-100 0-150 0-200 0-400 0-500
| 1．5 | 1Cr18Ni9Ti
304
316
316L
哈氏C-276 | Φ60 | 75 100 150 200 300 400 500 750 1000
| 无固定装置 |
| WSS-400 | Φ100 | |||||
| WSS-500 | Φ150 | |||||
| WSS-301 | Φ60 | 可动外螺纹 | ||||
| WSS-401 | Φ100 | |||||
| WSS-501 | Φ150 | |||||
| WSS-302 | Φ60 | 可动内螺纹 | ||||
| WSS-402 | Φ100 | |||||
| WSS-502 | Φ150 | |||||
| WSS-303 | Φ60 | 固定螺纹 | ||||
| WSS-403 | Φ100 | |||||
| WSS-503 | Φ150 | |||||
| WSS-304 | Φ60 | 固定法兰 | ||||
| WSS-404 | Φ100 | |||||
| WSS-504 | Φ150 | |||||
| WSS-305 | Φ60 | 卡套螺纹 | ||||
| WSS-405 | Φ100 | |||||
| WSS-505 | Φ150 | |||||
| WSS-306 | Φ60 | 卡套法兰 | ||||
| WSS-406 | Φ100 | |||||
| WSS-506 | Φ150 | |||||
径向型双金属温度计
| 型 号 | 测温范围℃ | 精度等级 | 保护管材料 | 规 格（mm） | 安装固定装置 | |
| D | L | |||||
| WSS-310 | -80-+40 0-80 0-100 0-150 0-200 0-400 0-500
| 1．5 | 1Cr18Ni9Ti
304
316
316L
哈氏C-276 | Φ60 | 75 1 00 150 200 300 400 500 750 1000
| 无固定装置 |
| WSS-410 | Φ100 | |||||
| WSS-510 | Φ150 | |||||
| WSS-311 | Φ60 | 可动外螺纹 | ||||
| WSS-411 | Φ100 | |||||
| WSS-511 | Φ150 | |||||
| WSS-312 | Φ60 | 可动内螺纹 | ||||
| WSS-412 | Φ100 | |||||
| WSS-512 | Φ150 | |||||
| WSS-313 | Φ60 | 固定螺纹 | ||||
| WSS-413 | Φ100 | |||||
| WSS-513 | Φ150 | |||||
| WSS-314 | Φ60 | 固定法兰 | ||||
| WSS-414 | Φ100 | |||||
| WSS-514 | Φ150 | |||||
| WSS-315 | Φ60 | 卡套螺纹 | ||||
| WSS-415 | Φ100 | |||||
| WSS-515 | Φ150 | |||||
| WSS-316 | Φ60 | 卡套法兰 | ||||
| WSS-416 | Φ100 | |||||
| WSS-516 | Φ150 | |||||
135º型双金属温度计
| 型 号 | 测温范围℃ | 精度等级 | 保护管材料 | 规 格(mm) | 安装固定装置 | |
| D | L | |||||
| WSS-420 | -80-+40 0-80 0-100 0-150 0-200 0-400 0-500
| 1．5 | 1Cr18Ni9Ti
304
316
316L
哈氏C-276
| Φ100 | 75 100 150 200 300 400 500 750 1000
| 无固定装置 |
| WSS-520 | Φ150 | |||||
| WSS-421 | Φ100 | 可动外螺纹 | ||||
| WSS-521 | Φ150 | |||||
| WSS-422 | Φ100 | 可动内螺纹 | ||||
| WSS-522 | Φ150 | |||||
| WSS-423 | Φ100 | 固定螺纹 | ||||
| WSS-523 | Φ150 | |||||
| WSS-424 | Φ100 | 固定法兰 | ||||
| WSS-524 | Φ150 | |||||
| WSS-425 | Φ100 | 卡套螺纹 | ||||
| WSS-525 | Φ150 | |||||
| WSS-426 | Φ100 | 卡套法兰 | ||||
| WSS-526 | Φ150 | |||||
万向型双金属温度计
| 型 号 | 测温范围℃ | 精度等级 | 保护管材料 | 规 格 | 安装固定装置 | |
| D | L | |||||
| WSS-480 | -80-+40 0-80 0-100 0-150 0-200 0-400 0-500
| 1．5 | 1Cr18Ni9Ti
304
316
316L
哈氏C-276
| Φ100 | 75 100 150 200 300 400 500 750 1000
| 无固定装置 |
| WSS-580 | Φ150 | |||||
| WSS-481 | Φ100 | 可动外螺纹 | ||||
| WSS-581 | Φ150 | |||||
| WSS-482 | Φ100 | 可动内螺纹 | ||||
| WSS-582 | Φ150 | |||||
| WSS-483 | Φ100 | 固定螺纹 | ||||
| WSS-583 | Φ150 | |||||
| WSS-484 | Φ100 | 固定法兰 | ||||
| WSS-584 | Φ150 | |||||
| WSS-4285 | Φ100 | 卡套螺纹 | ||||
| WSS-585 | Φ150 | |||||
| WSS-486 | Φ100 | 卡套法兰 | ||||
| WSS-586 | Φ150 | |||||
