WSSX-B防爆双金属温度计_危险场所测温解决方案

石油、焦化、化工、医药等企业的生产现场，常常存在碳氢化合物等爆炸性气体混合物。这类场合测温，普通温度计不能用——表壳内的电接点一旦产生火花电弧，就可能引爆环境气体。防爆式双金属温度计通过隔爆外壳设计解决了这个问题，既能在现场直观指示温度，又能输出控制报警信号。本文对其结构原理、技术参数、适用场合和安装注意事项进行介绍。选型基础方法可先看《双金属温度计选型指南》。

一、什么是防爆式双金属温度计

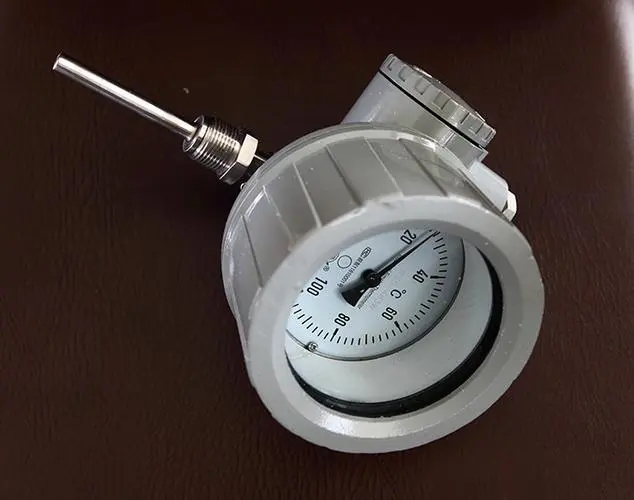

防爆式双金属温度计是在双金属温度计基础上按防爆标准设计的测温仪表，由隔爆外壳、测量系统、电接点组、调节装置和出线盒等部分组成。其核心安全设计是隔爆铸铝外壳：把仪表内部可能产生火花、电弧的电路与表壳外的爆炸性气体混合物隔开，当壳内发生爆炸时，火焰和高温气体只能沿隔爆接合面的微小缝隙缓慢向外扩散，传到壳外的瞬间温度已降到气体燃点以下，不会引发传爆。

仪表以螺旋卷状双金属片为感温元件，温度变化时双金属片带动指针旋转指示温度，同时指针上的动触点与上下限定触点接触或断开，使继电器、接触器动作，实现自动控制和报警。

安徽天康集团生产的防爆式双金属温度计按JB/T8803及爆炸性环境用电气设备相关标准设计制造，产品取得防爆认证，适用于石油、焦化、化工、医药等行业爆炸危险场所。

二、工作原理与防爆结构

1. 温度指示原理

双金属片由两种膨胀系数不同的金属叠压绕制成螺旋管状，一端固定，自由端连接指针。被测温度变化时，螺旋卷产生角位移，带动指针在刻度盘上指示温度值，纯机械传动、无需电源。

2. 电接点控制原理

仪表带机械电接点装置，度盘上设有可调的上限、下限定触点。温度到达设定值时，动触点与定触点接通或断开，输出开关信号，经中间继电器控制设备或触发报警，实现温度的自动控制。

3. 隔爆外壳的安全逻辑

隔爆型仪表的安全思路不是"防止内部起爆"，而是"即使内部起爆也不外传"。外壳具有足够的强度容纳内部爆炸，接合面缝隙对火焰起冷却和阻断作用，使外部环境不会被引燃。因此外壳接合面的完好直接关系到防爆性能，使用中严禁磕碰、拆改。

三、主要技术参数

1. 测温与精度

测温范围覆盖-80～+500℃的常用区间，精度等级1.5级，热响应时间不大于40秒。

2. 表盘与结构

标度盘公称直径100mm，表盘形式分轴向、径向和万向型；安装固定形式包括无固定装置、可动外螺纹、可动内螺纹、固定螺纹、固定法兰、卡套螺纹、卡套法兰等，可按现场接口选择。

3. 电气参数

接点额定功率10VA，最高工作电压220V，最高工作电流0.7A。接点容量有限，应通过继电器间接控制负载，不宜直接通断大功率设备。

4. 防护与防爆等级

防护等级IP65，防尘防水；隔爆等级常见为ExdⅡBT4，更高要求场合可按ExdⅡCT等级配置，订货时按现场气体组别和温度组别选择。

5. 保护管材质

常规为1Cr18Ni9Ti不锈钢，可选304、316、316L及哈氏合金等材质，适应不同腐蚀性介质。

四、产品主要特点

1. 防爆安全可靠

隔爆外壳将内部电路与危险环境隔离，整机取得防爆认证，可在爆炸性气体环境合规使用。

2. 测控功能一体

一台仪表同时完成温度指示和上下限控制发信，触点形式有上下限、双上限、双下限可选，满足多种控制逻辑。

3. 无电子元件，稳定性好

纯机械结构，无复杂电子线路，抗振动、耐高温，在恶劣工业环境中长期运行可靠性高。

4. 现场读数直观

刻度盘直接显示温度，巡检无需任何辅助设备，设定指针调节方便。

5. 规格适配性强

安装形式、固定方式、保护管材质、插入长度均可按工况配置，适应不同安装条件。

6. 质量管控规范

安徽天康集团对每台仪表进行示值精度、接点动作值、绝缘强度、外壳隔爆接合面等项目检验，出厂附带防爆合格证，确保产品安全性能符合标准。

五、典型适用场景

1. 石油化工

反应釜、塔器、输送管道的介质温度测量与超限报警，现场多属于爆炸危险区域。

2. 焦化行业

焦炉煤气管道、化产回收装置的温度监测，介质含碳氢化合物，防爆要求明确。

3. 医药化工

溶剂反应、精馏工序的温度控制，既需防爆又需控制功能，电接点型是常规配置。

4. 油气储运

油罐区、泵房、装卸区的设备温度监测，需与现场防爆电气系统配套。

5. 其他危险场所

存在爆炸性气体混合物的各类流程工业现场，凡是需要就地测温并参与联锁的场合均可选用。

六、安装与使用注意事项

1. 量程合理匹配

建议量程刻度范围值为正常使用温度的1.5～2倍，既保证测量精度，又避免频繁超限。

2. 规范安装操作

螺纹安装时先将螺纹底座焊接在设备上，焊点冷却后在安装螺纹部位缠生料带或垫四氟垫片，再用扳手旋入。旋接时只能扳安装螺纹部位，严禁扳表头或其他部位，防止内部机构松动影响精度。

3. 保证浸入深度

保护管插入被测介质的长度应大于感温元件长度，保证测量准确性，避免示值偏低失真。

4. 接点间接控制

接点额定功率10VA、最大电流0.7A，应通过中间继电器或接触器间接控制电机、阀门等负载。

5. 保持外壳完好

严禁自行拆卸隔爆外壳或损伤接合面，安装检修由专业人员按防爆规程操作，保持密封可靠。

6. 定期检定维护

结合检修周期进行示值比对和接点动作值校验，发现异常及时处理或更换。

七、选购注意事项

1. 确认防爆等级

按现场危险区域划分、气体组别和温度组别，选择匹配的防爆等级，并核对防爆合格证编号；隔爆型与本安型的选型区别见《隔爆型还是本安型》。

2. 提供完整工况参数

介质名称、温度范围、工作压力、腐蚀性等参数是确定保护管材质和压力等级的依据。

3. 明确控制需求

需要上限控制、下限控制还是双限控制，确定触点保护形式；动作频繁场合建议选磁助式。

4. 核对安装规格

连接方式、螺纹或法兰规格、插入深度必须与现场接口一致，避免到货无法安装。

5. 选择正规厂家

防爆仪表直接关系安全生产，应选购取得有效防爆认证、生产资质齐全的厂家产品。安徽天康集团可提供完整的防爆证书和产品检测资料。

八、常见问题解答（FAQ）

Q1：防爆式双金属温度计和普通电接点双金属温度计的区别是什么？

区别在外壳。普通电接点型（WSSX电接点双金属温度计）外壳不防爆，只能用于非危险场所；防爆式采用隔爆铸铝外壳并取得防爆认证，接点装置产生的火花电弧被封闭在壳内，可在爆炸危险场所使用。

Q2：防爆等级ExdⅡBT4是什么意思？

Exd表示隔爆型，ⅡB表示适用于ⅡB级爆炸性气体环境，T4表示设备表面最高温度不超过135℃。选型时应与现场气体组别、温度组别匹配，高等级可覆盖低等级要求。

Q3：可以直接用仪表触点控制电机吗？

不可以。触点额定功率仅10VA、最大电流0.7A，直接带载大电流会烧损触点，应通过中间继电器或接触器间接控制。

Q4：安徽天康集团能否提供防爆证书核验？

可以。产品随货提供防爆合格证复印件，用户可核对证书编号、防爆标志与产品型号是否一致，必要时可通过发证机构渠道核验。

Q5：订货时需要注明哪些内容？

需注明型号、测温范围、精度等级、安装固定形式、插入深度、保护管材质、触点形式及防爆等级等信息，信息完整才能准确配货。

防爆式双金属温度计以隔爆外壳保障安全、以机械结构保证可靠、以电接点实现控制，是爆炸危险场所就地测温与报警联锁的实用方案。选型时核对防爆等级、确认工况参数、规范安装使用，是保障安全生产的关键环节。

安徽天康集团长期供应各系列防爆式双金属温度计，产品取得防爆认证、规格齐全，支持按需定制并提供技术支持。更多产品与技术资料见天康双金属温度计栏目，防爆证书与选型方案可联系技术团队获取。
