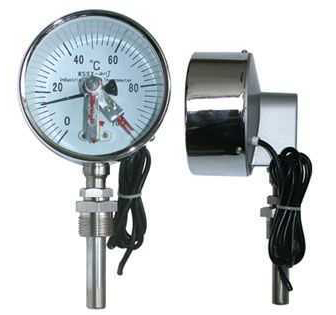

电接点双金属温度计WSSX-400系列-温度报警控制上下限双金属温度计

安徽天康电接点双金属温度计（WSSX-400系列）应用于生产现场对温度需自动控制和报警的场合，可直接测量各种生产过程中-80℃~+500℃范围内液体、蒸汽和气体介质温度。

一、主要特点

· 现场显示温度，直观方便；

· 具有自动切断电源和报警功能；

· 安全可靠，使用寿命长；

· 多种结构形式："上下限"、"双上限"、"双下限"，可满足不同控制要求。

二、工作原理

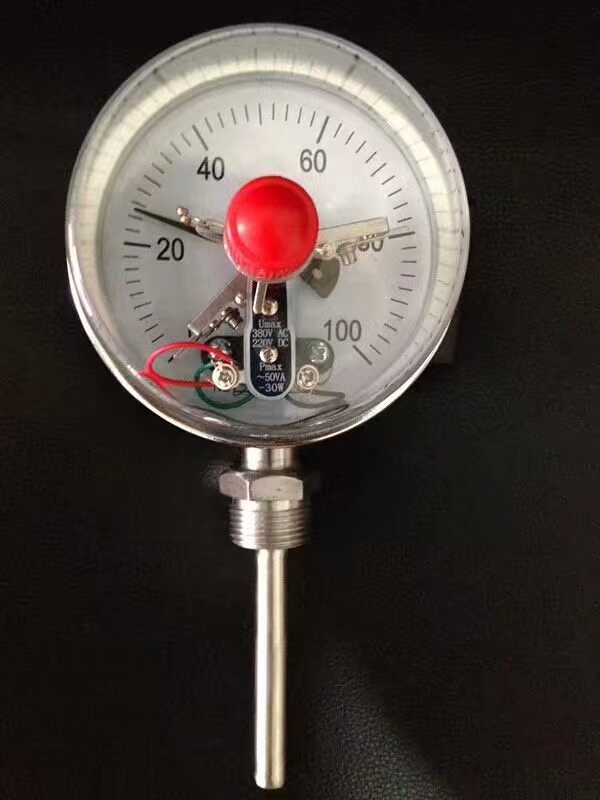

电接点双金属温度计利用温度变化时双金属片带动触点变化，当其与上下限触点接触或断开的同时，使电路中的继电器动作，从而实现自动控制和报警。

三、主要技术参数

· 产品执行标准：JB/T 8803《双金属温度计》、GB 3836 系列（防爆场合）；

· 标度盘公称直径：100mm；

· 精度等级：1.0、1.5级；

· 热响应时间：≤40s；

· 防护等级：IP55；

· 正常工作大气条件：温度-25~+55℃，相对湿度≤85%；

· 设定点误差：不超过基本误差限的1.5倍；

· 切换差：不超过基本误差限的1.5倍。

四、型号及规格

表1：WSSX-400系列常用型号

测温范围档：-40~+80、0~+50、0~+100、0~+150、0~+200、0~+300、0~+400、0~+500℃；精度1.5级；保护管材料可选1Cr18Ni9Ti、304、316、316L、哈氏C-276；插入长度75、100、150、200、300、400、500、750、1000mm。

五、选型参考

仅需就地指示选普通双金属温度计（选型指南）；高温高压管道场合选热套式（结构与使用见《热套式双金属温度计》）；除报警外还需远传信号选带热电偶（热电阻）双金属温度计。更多产品见天康双金属温度计栏目，特殊规格支持定制。
