T型测温回路怎么接才准：T型补偿导线的材质特性与选型解析

冷库、深冷设备、湿热环境的温度测量，很多场合会用到T型热电偶：它测得准低温、耐潮湿腐蚀，在-200℃级别表现稳定。但热电偶测温系统有一个容易被忽视的误差来源——从热电偶接线端子到控制柜那段线路。普通铜导线会引入与热电偶特性不符的热电势，让整段测量"跑偏"。T型补偿导线就是解决这个问题的专用导线，它与T型热电偶的热电特性一致，把冷端延伸到温度稳定的地方，误差从源头被消除。本文对T型补偿导线的原理、型号规格、材质选择和使用注意事项进行介绍。

一、什么是T型补偿导线

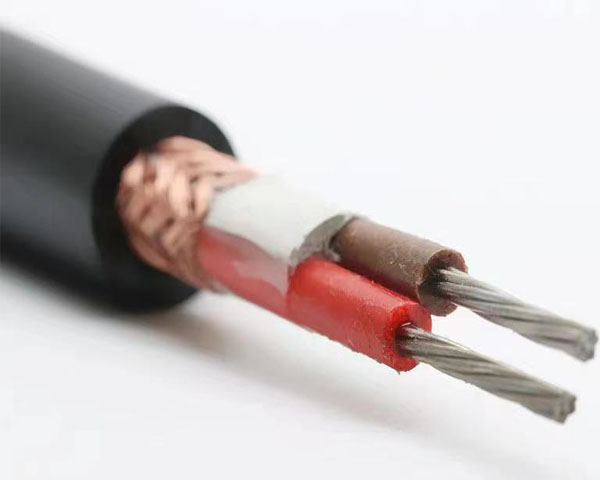

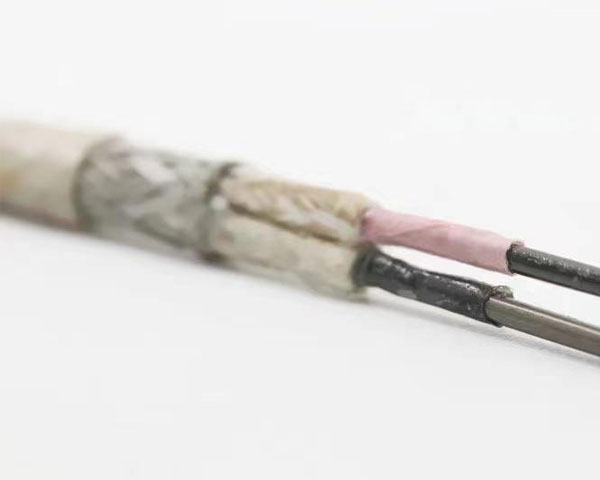

补偿导线是在一定温度范围内具有与所匹配热电偶热电动势相同标称值的一对带有绝缘层的导线，用它连接热电偶与测量仪表，补偿两者连接处温度变化产生的误差。T型补偿导线型号为TX，属于延长型补偿导线，导体材质与T型热电偶相同：正极为铜，负极为铜镍合金（康铜），绝缘层颜色正极红色、负极白色。

T型热电偶的测温范围为-200℃～370℃左右，在低温段线性度和稳定性突出，且正负两极均无磁性、耐湿气腐蚀，所以T型补偿导线在低温测量、高湿环境场合应用较多，是冷冻、深冷、灭菌设备及湿热工业环境的常规配套。

安徽天康集团生产的T型补偿导线执行GB/T 4989等标准，精密级和普通级、一般用和耐热用、单芯多股、屏蔽铠装等结构均可按需配置。

二、工作原理与接线逻辑

1. 补偿什么误差

热电偶产生的热电势取决于热端和冷端（参考端）的温差。冷端在现场接线盒里，环境温度一波动，冷端电势跟着变，仪表读数就飘。补偿导线把冷端从温度多变的现场"搬"到温度相对稳定的控制柜仪表端，仪表自身再做冷端补偿，误差链条就此闭合。

2. 为什么不能用普通铜线

普通铜线不产生与T型热电偶匹配的热电势，冷端延伸后相当于在回路里串入了"特性不符"的一段，环境温度变化直接变成测量误差。补偿导线的合金丝成分和热电动势标称值与对应分度号热电偶一致，才能保证延伸段"像热电偶一样工作"。

3. 极性必须一致

补偿导线有正负极性，正极铜线接热电偶正极，负极铜镍线接负极，接反会引入成倍误差。实测数据表明，极性接反时，仅参考端一项就可能造成数十摄氏度的偏差，接线后务必逐芯核对颜色。

三、型号体系与技术参数

1. 型号命名

TX-G为一般用延长型T型补偿导线，TX-H为耐热用，尾缀S表示精密级；型号中V表示聚氯乙烯绝缘护套，Y表示聚乙烯，F4表示聚四氟乙烯，F46表示聚全氟乙丙烯；P表示镀锡铜丝编织屏蔽，P2表示铜带屏蔽，PL表示铝塑复合带屏蔽；ZR表示阻燃，ia表示本安型；R表示多股软导体。

2. 允差等级

T型补偿导线在-20℃～100℃温度范围内，精密级允差±30μV（相当于±0.5℃），普通级允差±60μV（相当于±1.0℃）。精密级用于计量要求高、低温测量场合，普通级满足一般工业监视。

3. 绝缘护套耐温

聚氯乙烯（PVC）绝缘护套使用温度-25～70℃/-25～105℃两档；聚全氟乙丙烯（F46）为-60～205℃；可溶性聚四氟乙烯（PFA）为-60～260℃，可按敷设环境温度选择。

4. 规格截面

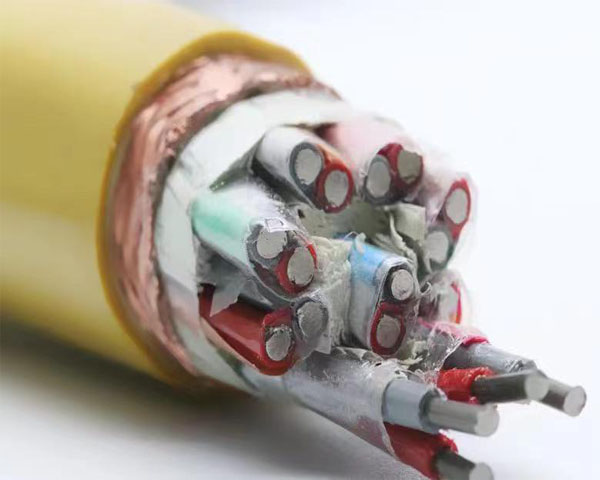

补偿导线标称截面常规为0.5mm²和1.0mm²，单芯或多股绞合可选；补偿电缆（多对结构）常规截面1.5mm²和2.0mm²，对数从1对到19对可选，用于多点测温集中布线。

5. 其他指标

最小弯曲半径不小于导线外径的8倍；20℃时绝缘电阻不低于25MΩ·km；产品通过阻燃试验的相关要求，阻燃等级分档可选。

四、产品主要特点

1. 热电特性匹配准确

导体合金成分与T型热电偶一致，在规定的温度范围内热电动势标称值相同，延伸段不产生附加误差。

2. 低温性能突出

T型材料在低温段稳定性好，配合T型热电偶可实现-200℃级低温测量，深冷场合的常规配置。

3. 耐潮湿耐腐蚀

铜镍负极抗湿热性能好，适合灭菌柜、湿热车间等高湿环境长期使用。

4. 结构配置灵活

精密级、普通级、一般用、耐热用、单芯、多对、屏蔽、铠装、阻燃、本安等组合完整，不同行业规范都能找到对应型号。

5. 质量管控规范

安徽天康集团按国家标准组织生产，成品逐盘检测热电势允差、绝缘电阻和耐压指标，提供检测数据，用户可放心配套使用。

五、典型适用场景

1. 冷冻与深冷行业

冷库、速冻设备、液氮容器、低温试验箱的温度测量回路延伸。

2. 医药与灭菌

高压蒸汽灭菌器、冻干机的温度监控，湿热环境对导线耐潮性能要求高。

3. 化工与石化

腐蚀性环境中的测温回路，可选氟塑料绝缘护套加屏蔽结构。

4. 冶金与电力

自动化测温仪表的单点、多点连接，补偿电缆集中布线。

5. 实验室与科研

低温温场计量、温湿度试验设备的精密测温，多选用精密级。

六、选购与使用注意事项

1. 分度号必须匹配

T型热电偶只能配TX型补偿导线，K型配KX、E型配EX，混配会引入系统性误差，采购时按热电偶分度号下单。

2. 按环境温度选护套

室内常温选PVC护套经济实用；炉旁高温区域选耐热用氟塑料护套；有油污腐蚀场合选耐油材质并加屏蔽。

3. 按精度要求选等级

计量交接、低温精密测量选精密级（S级）；一般工艺监视选普通级即可，避免过度配置。

4. 长度适度控制

补偿导线过长会增加回路电阻并引入干扰，单点布线一般控制在百米以内，超长距离应在方案阶段与厂家沟通信号处理方式。

5. 布线避开干扰源

与动力电缆保持间距，交叉时垂直交叉；有变频器、大功率设备的场合选屏蔽型，屏蔽层单端接地。

6. 连接处温度受控

补偿导线与热电偶的连接点、与仪表的连接点温度应相同且不超使用范围，普通型接点温度一般不超过100℃，耐热型可达200℃。

7. 选择正规厂家

补偿导线的合金丝成分和热电势一致性依赖工艺控制，应选择资质齐全、检测手段完善的厂家。安徽天康集团可提供产品检测报告和技术支持。

七、常见问题解答（FAQ）

Q1：T型补偿导线和T型热电偶线有什么区别？

热电偶线材质与偶丝完全一致，可当作热电偶本体延伸；补偿导线（TX）是延长型，材质与偶丝相同、特性一致，本质上等同延伸；而补偿型导线（如KC、SC）材质不同、仅在规定温度范围内特性匹配。T型产品常规都是延长型。

Q2：补偿导线可以剪断接线续长吗？

可以接续，但接头必须采用同材质连接并保持正负极性一致，接头处做绝缘密封，且两段导线连接处温度相同，否则引入误差。优先选用整根无接头敷设。

Q3：为什么测量值偏差大？

重点排查三处：分度号是否混配、极性是否接反、冷端处是否混入了普通铜线。这三项是补偿导线使用中最常见的错误来源。

Q4：安徽天康集团能否提供多对补偿电缆？

可以。1对到19对的补偿电缆均有生产，铠装、总屏蔽加分屏蔽、本安防爆结构均可按技术协议定制。

Q5：订货时需要注明哪些内容？

需注明型号、精度等级、使用分类、截面、对数（电缆）、绝缘护套材质、屏蔽形式、阻燃本安要求及颜色等信息，信息完整才能准确配货。

八、结语

T型补偿导线看起来只是一根"线"，却是T型测温系统精度链条上的关键环节：分度号选对、极性接对、等级配对，测量结果才有保障。选型时把分度号、使用温度、精度等级和结构需求确认清楚，是最省事的办法。

安徽天康集团长期供应各型号T型补偿导线及补偿电缆，产品系列齐全、支持按需定制，并配有技术服务团队协助选型。如需了解产品详细参数、获取报价或咨询定制需求，欢迎来电或留言咨询。
