防爆区域热电偶怎么接控制室：本安耐高温补偿电缆的系统构成与选型解析

石化装置区、煤化工现场的热电偶测温回路，电缆从防爆区敷设到控制室，选用的电缆既要补偿热电势，又要符合本安防爆要求——普通补偿电缆满足不了防爆规范，普通本安电缆又匹配不了热电偶的热电特性。本安耐高温补偿电缆正是这两类要求的交集产品：多对本安补偿导线组合成缆，既延伸防爆热电偶的冷端，又与隔离式安全栅配合构成本质安全防爆测温系统。本文对其产品构成、本安性能、适用场合和选购要点进行介绍。

一、什么是本安耐高温补偿电缆

本安耐高温补偿电缆是在一定温度范围内具有与所匹配热电偶热电动势相同标称值的多对绝缘导线电缆，由多对本安型补偿导线对绞、屏蔽、成缆制成，除具有一般补偿电缆的性能外，还具备防爆安全性能：工作电容、分布电感等参数受控，电火花和热效应不足以引燃周围爆炸性混合物。

产品适用于有爆炸危险的环境及防爆安全性能要求较高的场合，用于延伸防爆热电偶的冷端，与防爆测温仪表相连接，构成本质安全防爆测温系统。按使用温度分普通级（70℃、105℃）和耐热级（180℃）两档，耐热级产品即本安耐高温补偿电缆，用于高温敷设环境。

安徽天康集团生产的本安耐高温补偿电缆执行GB/T 4989（等效采用IEC 584-3）等标准，阻燃特性符合GB 12666.5（IEC 332-3）要求，覆盖K、E、J、T、N、S/R等全部分度号。

二、本安性能的构成逻辑

1. 本质安全的防爆思路

隔爆型靠外壳阻挡爆炸传播，本安型则是另一种思路：从电路上限制能量，使电缆与仪表组成的回路即使发生短路、开路、接地故障，产生的电火花和表面温度也达不到爆炸性气体的引燃条件。电缆作为回路的一部分，其分布电容和分布电感储存的能量必须受控，否则故障瞬间释放的能量足以破坏整个本安系统。

2. 受控的本安参数

本安补偿电缆的关键指标包括：工作电容不超过180PF/m，电容不平衡不超过1PF/m，分布电感不超过0.6μH/m；静电感应电压（静电电压20kV条件下）不超过1V，电磁干扰感应电压（干扰磁场400A/m条件下）不超过5μV。这些参数保证了电缆既不会成为点火源，也不会把外界干扰引入测量回路。

3. 与安全栅的匹配关系

本安系统中，电缆的电容和电感要计入回路总参数核算：电缆的电容值、电感值（或电感电阻比Lc/Rc）必须与防爆电气设备、安全栅的允许参数匹配，整套回路的本安特性才有保障。选型时应把电缆参数提供给安全栅及仪表厂家做回路核算，不能只看电缆本身是否标称本安。

三、型号与结构说明

1. 型号构成

型号前缀IA（或ia）表示本安型，其后为分度号代号（KX、EX、JX、TX、NX、SC/RC等），再后为使用分类（G一般用、H耐热用）、允差等级（S精密级）、绝缘与护套材质代号（V聚氯乙烯、F4聚四氟乙烯、F46聚全氟乙丙烯、硅橡胶等）、屏蔽代号（P铜丝编织、P2铜带、P3铝塑复合带、PL复合带等）。

2. 典型型号举例

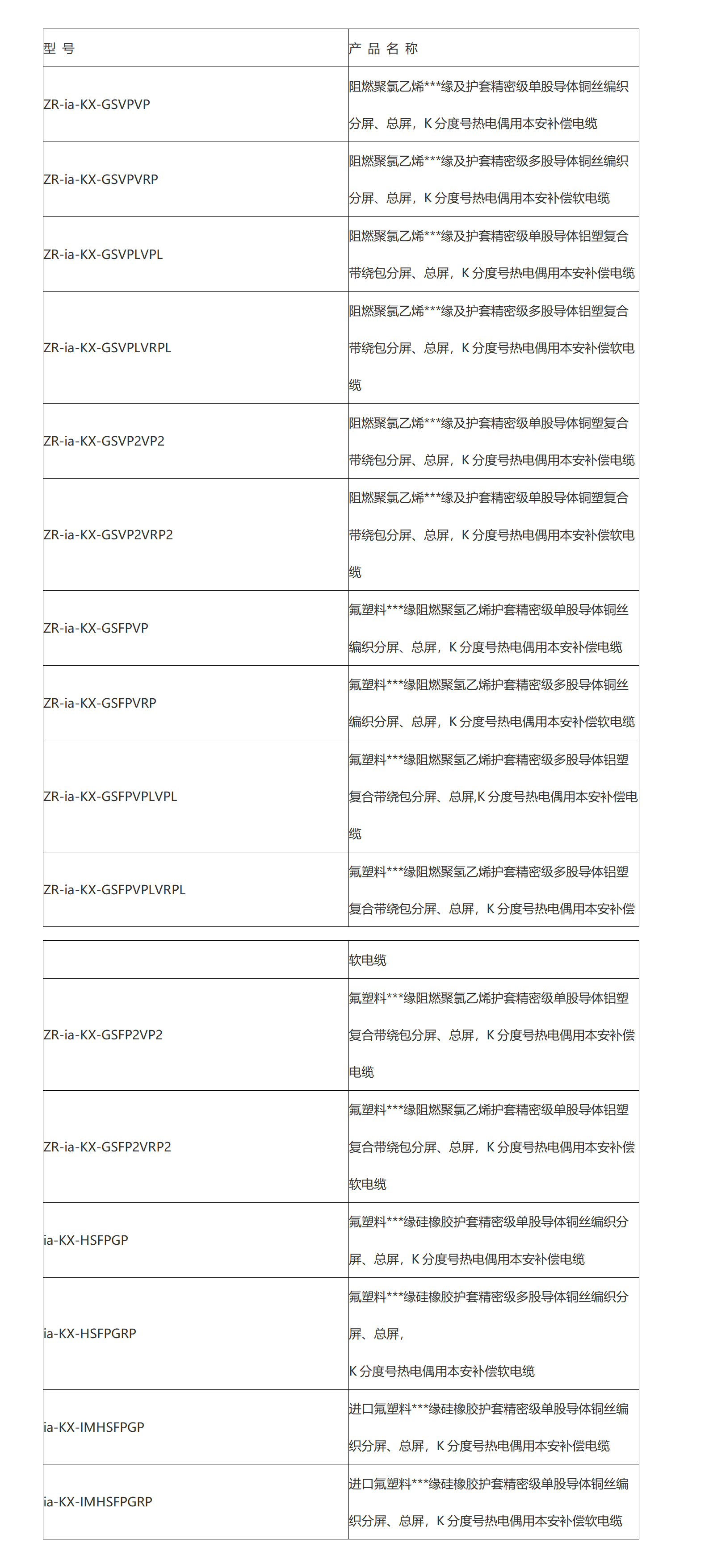

IA-KX-G-VP3V为聚氯乙烯绝缘对绞、铝塑复合膜双层分屏蔽加单层总屏蔽、聚氯乙烯护套的一般用普通级K分度本安补偿电缆；EX-HS200-FP3F-R为氟塑料绝缘对绞、复合带分对屏蔽、多股软芯的耐热用精密级E分度本安补偿电缆。

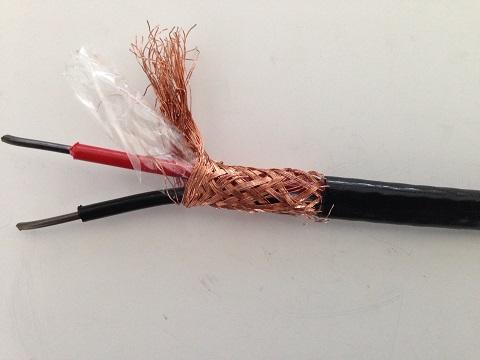

3. 屏蔽结构

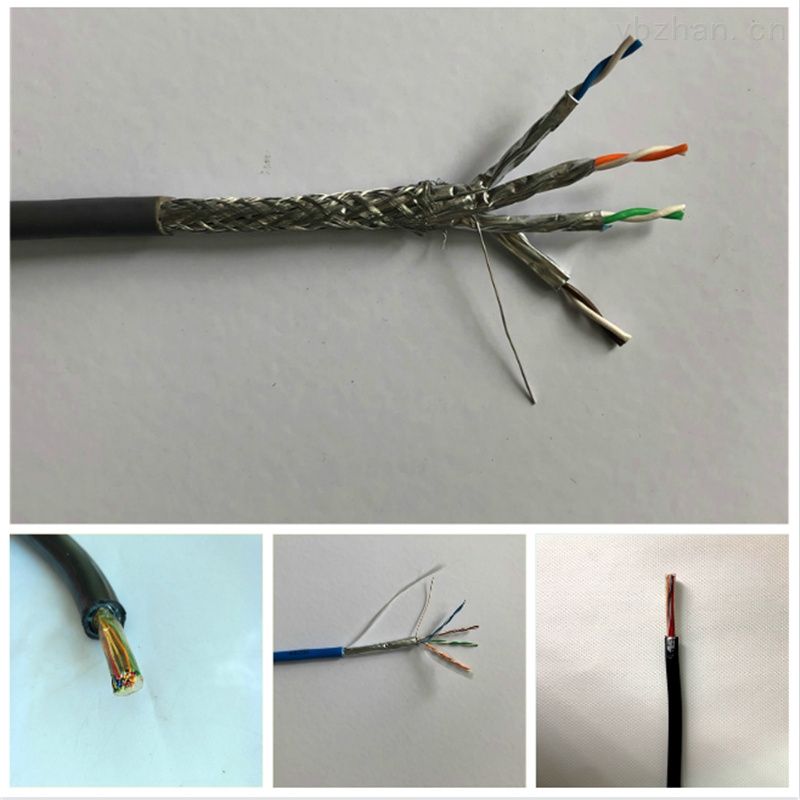

本安电缆的屏蔽同时承担两项任务：对外抑制电磁干扰，对内控制静电感应。分屏蔽加总屏蔽的双层结构是防爆测温和强干扰场合的常规配置。

4. 护套颜色标识

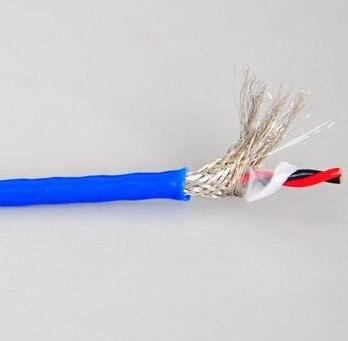

本安型补偿电缆护套采用蓝色作为专用标识色，与一般用的黑色、精密级的灰色、耐热用的黄色区分，现场敷设时一眼可辨，防止与本安回路无关的电缆混入。

四、主要使用条件

1. 使用温度

耐热级长期工作温度180℃，普通级分70℃和105℃两档，按敷设环境温度选择。

2. 最低环境温度

氟塑料绝缘阻燃聚氯乙烯护套电缆固定敷设-40℃、非固定敷设-15℃；氟塑料绝缘硅橡胶或氟塑料护套电缆固定敷设-60℃、非固定敷设-20℃，高寒地区项目按此选护套材质。

3. 敷设温度

阻燃聚氯乙烯护套电缆安装敷设温度不低于0℃，硅橡胶或氟塑料护套不低于-60℃，冬季施工按护套材质安排作业时间。

4. 弯曲半径

铜带绕包屏蔽型电缆不小于外径的12倍，其余结构不小于外径的6倍，防爆区域桥架转弯和穿管部位提前核算空间。

5. 电气性能

电缆经受1000V交流、1分钟耐压试验不击穿；绝缘电阻指标按标准检测，氟塑料绝缘产品指标高于聚氯乙烯绝缘产品。

五、产品主要特点

1. 测温补偿与防爆双合规

既满足补偿电缆的热电势允差要求，又满足本安回路的能量限制要求，防爆区域测温回路一次选型到位。

2. 低电容低电感，本安裕度充足

受控的分布参数为回路安全核算留出裕度，适配各类安全栅和本安仪表。

3. 抗干扰性能完善

分屏蔽加总屏蔽结构，静电感应和电磁干扰指标严格，变频器、大功率设备密集场合信号稳定。

4. 温度等级选择灵活

普通级、耐热级两档覆盖常规和高温敷设环境，氟塑料绝缘护套耐高温耐腐蚀。

5. 质量管控规范

安徽天康集团按国家标准组织生产，成品逐盘检测热电势允差、绝缘电阻、耐压和本安参数，提供检测数据，批量供货一致性有保障。

六、典型适用场景

1. 石油化工防爆区域

反应釜、加热炉热电偶测温回路，从现场防爆接线箱集中敷设至控制室。

2. 煤化工与精细化工

合成、精馏装置的温度监测，多点测温采用多对本安补偿电缆集中布线。

3. 制药与涂料溶剂工段

溶剂环境测温回路的本安化改造，配安全栅构成本安系统。

4. 其他爆炸危险场所

凡是热电偶测温且回路要求本安防爆的工业现场，均可按对应分度号选型。

七、选购与使用注意事项

1. 分度号严格对应

本安补偿电缆同样遵循分度号匹配铁律，型号首段必须与热电偶分度号一致，同一项目多分度号并存时分别订货、清晰标识。

2. 做回路本安核算

把电缆的电容、电感参数连同仪表、安全栅参数提交做回路核算，确认整套回路满足本安要求，电缆铭牌和检测报告中应有本安参数数据。

3. 核对防爆认证

索取本安相关认证文件，核对证书与产品型号一致性，项目报验时资料齐全。

4. 按温度选护套

常规环境选阻燃PVC护套，高温或严寒环境选氟塑料或硅橡胶护套，敷设温度要求随护套材质不同而变化。

5. 屏蔽接地规范

屏蔽层单端接地，避免地环路；本安回路的接地按本安系统接地规范执行，与安全栅接地要求协调一致。

6. 与非本安回路隔离

本安回路电缆与非本安回路电缆分开敷设或采取有效隔离措施，蓝色护套便于识别管理。

7. 选择正规厂家

本安电缆的参数一致性和认证有效性关系防爆合规，应选择资质齐全、检测手段完善的厂家。安徽天康集团可提供完整的本安参数检测报告和技术支持。

八、常见问题解答（FAQ）

Q1：本安耐高温补偿电缆和普通补偿电缆能互换吗？

不能。普通补偿电缆没有受控的电容、电感参数和本安认证，用于本安回路会破坏系统防爆性能；反过来本安电缆用于普通回路没有障碍，但成本略高，按回路性质选择即可。

Q2：为什么本安电缆要限制电容和电感？

本安防爆的核心是限制能量，电缆的分布电容和电感就像小储能元件，故障瞬间释放的能量可能产生足以点燃气体的火花，所以必须限定单位长度的电容和电感值。

Q3：蓝色护套是必须的吗？

蓝色是本安电缆的行业约定标识色，便于现场识别和回路管理，采购时应确认护套颜色符合约定，避免与其他回路电缆混淆。

Q4：安徽天康集团能否提供多对数的本安耐高温补偿电缆？

可以。1对到19对的本安补偿电缆均有生产，双层屏蔽、铠装、氟塑料护套等复合结构均可按技术协议定制，本安参数随货提供。

Q5：订货时需要注明哪些内容？

需注明分度号、本安代号IA/ia、使用分类、允差等级、对数、标称截面、绝缘护套材质、屏蔽形式、护套颜色及长度等信息，本安项目还应提供回路参数以便核对匹配性。

九、结语

本安耐高温补偿电缆是防爆测温系统中"测温精度"与"防爆安全"两个要求的交汇点：热电势补偿保证测量准确，受控的分布参数保证回路安全。选型时把分度号、温度等级、本安参数和屏蔽结构确认清楚，并纳入回路整体核算，防爆区域的测温系统才能既合规又可靠。

安徽天康集团长期供应各型号本安耐高温补偿电缆，产品系列齐全、本安参数完备，支持按需定制并提供技术支持。如需了解产品详细参数、获取报价或咨询定制需求，欢迎来电或留言咨询。
