热电偶测温误差大，问题可能在一段线上：补偿导线的选型逻辑

控制系统显示温度"不太对"，温度波动莫名其妙——查完热电偶、查完仪表，很多人忽略了中间那段不起眼的线。热电偶产生的是微伏级信号，从现场接线盒到控制柜这一段如果用普通铜线连接，环境温度每波动一度，回路里就多出一份无法修正的附加电势，误差就这样悄悄累积起来。补偿导线就是为解决这个环节而存在的专用导线，选型看似简单，实则藏着"分度号、类型、等级、材质、长度"五道关。本文系统梳理补偿导线的选型逻辑和使用要点。

一、补偿导线是什么

补偿导线是在一定温度范围内（通常-20～200℃）具有与所匹配热电偶热电动势相同标称值的一对带绝缘层的导线。它的作用有两个：一是延伸热电偶的冷端，把冷端从温度多变的现场"搬"到温度相对稳定的控制柜；二是利用中间导体定律，在延伸段产生与热电偶匹配的热电势，补偿冷端温度波动对测量的影响。

工作原理基于塞贝克效应：热电偶的热电势取决于热端和冷端之间的温差，只要延伸段的导体材料特性与热电偶一致，回路总电势就只取决于热端温度和冷端温度，与中间导线无关。这也是补偿导线不能用普通铜线替代的根本原因。

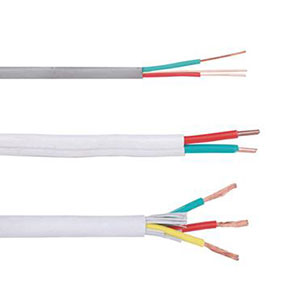

安徽天康集团生产的补偿导线执行GB/T 4989等标准，覆盖常用全部分度号，精密级、屏蔽、阻燃、铠装、多对成缆等结构齐全，支持按需定制。

二、型号对照：分度号是第一道关

1. 常用分度号与配套导线

型号中第一个字母对应热电偶分度号，X表示延伸型，C表示补偿型。选型铁律：分度号必须严格对应，K型热电偶只能用KX、KCA或KCB，混配会引入系统性误差，后续任何校准都无法挽回。

2. 延长型与补偿型怎么区分

延长型（KX、EX、JX、TX、NX）导体材质与热电偶电极完全相同，热电特性一致，精度高、温区宽（-20～200℃），适合长距离敷设和精密测点；补偿型（KC、NC、SC、RC）采用成本更低的铜基合金，仅在规定温区（通常0～100℃）内热电势与热电偶匹配，适合端子柜温度可控、成本敏感的一般工业场合。补偿型当延长型用，是隐蔽性很强的误差来源。

三、允差等级与验收方法

补偿导线分精密级（H）和普通级（G），以100℃标准热电势为参照判定：KX标准值4096μV，精密级允差±44μV、普通级±88μV；TX标准值4279μV，精密级±30μV、普通级±60μV；SC标准值646μV，两档分别为±30μV和±60μV。J型、E型、N型各有对应允差区间，验收时核对随货热电势检测数据中100℃这一点的实测值是否落在对应区间。

DCS精确控制、计量结算、质量判定类测点建议选精密级并要求随货提供热电势允差证明；一般指示和越限报警选普通级即可。注意允差是相对标准值的偏差上限，与导线长度无关，但敷设越长、沿途温差越大，导线贡献的误差越难忽略。

四、绝缘护套与屏蔽结构

1. 绝缘护套按环境选

干燥室内和盘柜内走线，聚氯乙烯护套柔软经济，耐温-25～105℃，但长期接触液压油、切削液会发硬开裂；有油污、酸碱、溶剂场合选氟塑料（FEP/PFA）绝缘护套，耐化学腐蚀、防潮、耐温-60～260℃；炉口、蒸汽管道附近选玻璃纤维绝缘，耐温最高但需穿管保护；频繁移动场合选多股细绞合导体，柔韧性好。

2. 屏蔽与接地

变频器、大功率电机密集场合选铜丝编织屏蔽型，金属丝编织屏蔽机械强度和低频屏蔽效果好，铝塑复合膜加铜网双层屏蔽适合强干扰环境。屏蔽层必须单端接地，一般接在仪表柜侧接地排上；两端接地会形成地环路，干扰反而串入信号回路。

3. 多对成缆与铠装

多点测温集中布线选多对补偿电缆，减少走线量、便于分辨；桥架有机械磨损或鼠害风险区段选铠装结构或穿金属软管。

五、使用中的五个关键细节

1. 极性不能接反

正极接正极、负极接负极，接反相当于把两倍电势误差引入回路，现场表现为读数明显偏低甚至负值。不同厂家分色可能有差异，接线前以导线护套印制的型号代号和极性标记为准，不要只凭颜色。

2. 等温区原则

补偿导线与热电偶的连接点、与仪表的连接点，两端各自的两个接点应处于同一温度；仪表端子排要远离柜内发热元件和空调直吹，必要时做等温块处理。同一排端子上正负极接点温度差1℃，测量误差就是1℃。

3. 长度适度

热电偶信号是微伏级，线路过长信号衰减与干扰耦合会明显放大。工程经验单点布线控制在15米以内较好；超过15米建议在现场加装温度变送器，把微伏信号转换为4-20mA电流远传，抗干扰能力完全不同。

4. 中途不换线

同一回路应整段使用同型号同等级的导线，中间不接普通线、不混用不同批次产品；确需接续时，接头采用同材质连接、做好绝缘密封，并保证接续处两端温度一致。

5. 冷端补偿方式配套

补偿导线只负责把冷端"搬"到仪表端，真正折算冷端温度的是仪表或变送器。现场用一体化变送器时，冷端就在变送器接线盒内，应保证接线盒温度稳定，不被阳光直射、不被伴热带烘烤。

六、典型适用场景

1. 电力与冶金

锅炉、加热炉测温回路的冷端延伸，测点多、距离远，精密级加屏蔽是常规配置。

2. 石油化工

腐蚀性环境中的测温回路，选氟塑料绝缘护套加屏蔽结构，阻燃等级按场所要求配置。

3. 实验室与计量

低温温场、精密测温回路，选延伸型精密级产品，配等温端子排。

4. 环保与市政

污水处理、热力管网的温度监测，普通级即可满足监视需求。

七、选购注意事项

1. 按选型流程逐项确认

正确顺序是：先锁定热电偶分度号，再按精度要求选等级，然后按敷设环境定结构与护套，最后按传输距离确认截面与长度。

2. 核对标准与证书

确认产品执行GB/T 4989等现行标准，索取热电势允差证明和出厂检验报告，批量采购约定到货抽检方式。

3. 明确供货形态

单对补偿导线还是多对补偿电缆、单芯还是多股软导体、是否需要屏蔽铠装阻燃，订货时逐项注明。

4. 长度留有余量

按实际敷设路径测量长度并适当预留，避免现场接续引入误差。

5. 选择正规厂家

补偿导线的合金丝成分和热电势一致性依赖工艺控制，应选择资质齐全、检测手段完善的厂家。安徽天康集团可提供完整的产品检测报告和技术支持。

八、常见问题解答（FAQ）

Q1：补偿导线能用普通铜线替代吗？

不能。普通铜线不产生与热电偶匹配的热电势，冷端延伸后环境温升会直接变成测量误差，且无法通过仪表校准消除，这是测温系统的硬伤。

Q2：KX和KCA怎么选？

KX是延长型，材质与K型偶丝一致，精度高、温区宽，长距离敷设和精密测点首选；KCA是补偿型，成本低但只在限定温区内匹配，适合端子柜温度可控的一般场合。

Q3：补偿导线最多能接多长？

建议单点控制在15米以内；超长距离应在现场加装温度变送器，用4-20mA远传代替长距离微伏信号传输，比单纯加粗导线更有效。

Q4：安徽天康集团能否定制非标补偿导线？

可以。特殊截面、特殊护套材质、多对成缆、屏蔽铠装、阻燃本安结构均可按技术协议定制，非标打样周期一般一到两周。

Q5：订货时需要注明哪些内容？

需注明配套热电偶分度号、型号类型（延伸型/补偿型）、精度等级、使用分类（一般用/耐热用）、截面、对数、绝缘护套材质、屏蔽形式及长度等信息。

九、结语

补偿导线是测温精度链条上最容易被低估的一环：型号配对错了，线接得再好也白接；极性接反了，误差成倍放大。把分度号、类型、等级、材质、长度五道关依次把住，测温系统的误差源头才能真正封死。
