温度总测不准，先查这段线：补偿导线的接法误区与正确选型

现场巡检发现温度显示偏低十几度，校准热电偶没问题、二次仪表也没问题，最后查出原因是接线盒到控制柜那段线用了普通铜线。这类"低级错误"在工业现场反复上演，根源在于对补偿导线的作用理解不足——它不是普通信号线，而是测温回路的一部分，接法、选型、敷设任何一个环节出错，误差都会直接体现在显示值上。本文从工程实用角度出发，梳理补偿导线使用中最容易踩的坑和正确的选型方法。

一、补偿导线在测温回路中扮演什么角色

热电偶测温依赖热端与冷端之间的温差电势，冷端温度一变，输出电势跟着变。如果冷端留在现场接线盒里，环境温度波动、日晒、设备散热都会让读数漂移。补偿导线的作用就是把冷端从现场"延伸"到温度相对稳定的控制室仪表端，同时保证延伸段产生的热电势与热电偶本体一致，让仪表能准确折算出真实温度。

需要明确的是：补偿导线只对"规定温度范围内"的热电势一致性负责，超出这个范围，它自己就会产生额外误差。这个范围通常在-20～200℃之间，具体以所配热电偶的型号和使用分类为准。

二、现场最常见的四个接线误区

1. 用普通铜线代替补偿导线

这是错误率最高的一项。普通铜线不产生与热电偶匹配的热电势，相当于在回路中插入一段"特性不符"的导体，环境温度每变化一度都会直接变成测量误差，而且这种误差无法通过仪表校准消除。判断标准很简单：凡是连接热电偶接线端子到仪表端子的线路，必须用与热电偶分度号一致的补偿导线或补偿电缆。

2. 正负极接反

补偿导线有正负极性，正极对正极、负极对负极。接反后仪表读数会明显偏低甚至出现负值，且偏差幅度与冷端环境温度相关，时有时无，排查困难。不同厂家分色规则存在差异，接线前以导线护套上印制的型号和极性标记为准逐芯核对，不要只凭颜色记忆操作。

3. 中间接头混入普通线

布线长度不够时现场接续，接头两端如果用了普通铜线或不同批次的导线，特性不一致的区段会引入误差。确需接续时应采用与补偿导线同材质、同型号的连接件，并做好绝缘密封，保证接续处两端温度一致。更稳妥的做法是一次整根敷设，订货时把长度余量留足。

4. 端子排不在等温区

补偿导线与仪表的连接点，两根导线的端子应处在同一温度环境中。实际中经常出现正极端子挨着发热元件、负极端子靠近柜门缝隙的情况，两端温差一两度，测量就偏差一两度。规范做法是端子排集中布置、远离发热源和通风口，精密测温场合使用等温端子块。

三、分度号与类型速查

1. 按分度号对号入座

K型热电偶配KX（延长型）或KCA、KCB（补偿型）；E型配EX；J型配JX；T型配TX；N型配NX或NC；S型、R型配SC或RC。分度号是硬约束，没有"差不多可以通用"的说法。

2. 延长型与补偿型的取舍

延长型导体材质与热电偶偶丝一致，热电特性匹配范围宽、精度高，适合长距离敷设和精密测点；补偿型用替代合金降低成本，只在限定温区内保持特性匹配，适合端子柜温度可控、测点精度要求一般的场合。采购时注意型号中的字母：X为延长型，C为补偿型。

3. 精度等级按用途选

精密级（型号中带S）允差更小，用于计量交接、质量判定类测点；普通级满足工艺监视和一般报警需求即可。等级选高了增加成本，选低了影响判定，按测点用途清单化配置比较稳妥。

四、绝缘材质按敷设环境定

1. 干燥盘柜内

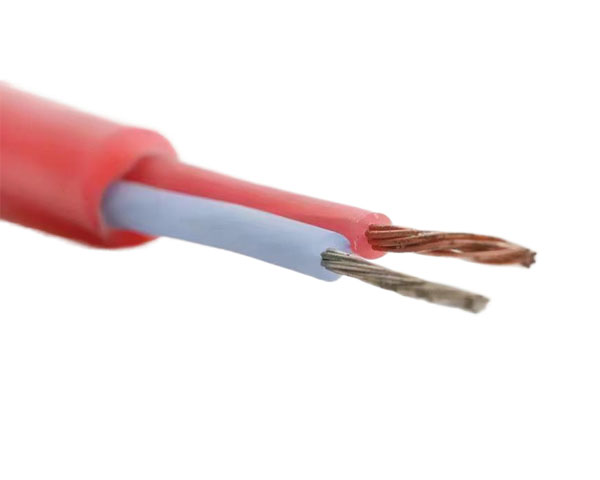

聚氯乙烯护套柔软、价格低、施工方便，常规室内环境足够用；长期接触油污会发硬开裂，机床、泵站附近慎用。

2. 腐蚀与潮湿场合

化工、污水处理等场合选氟塑料（FEP或PFA）绝缘护套，耐酸碱、防潮、耐温等级高，-60℃低温性能也好。

3. 高温辐射区

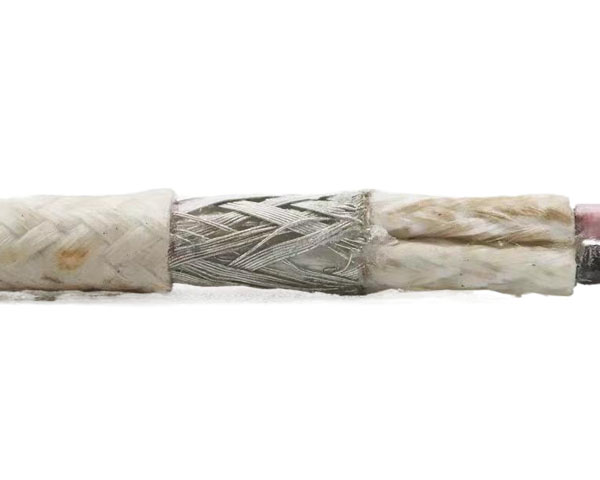

炉口、蒸汽管道附近选耐热用结构，玻纤绝缘或氟塑料护套，必要时穿金属软管隔热。

4. 干扰密集区

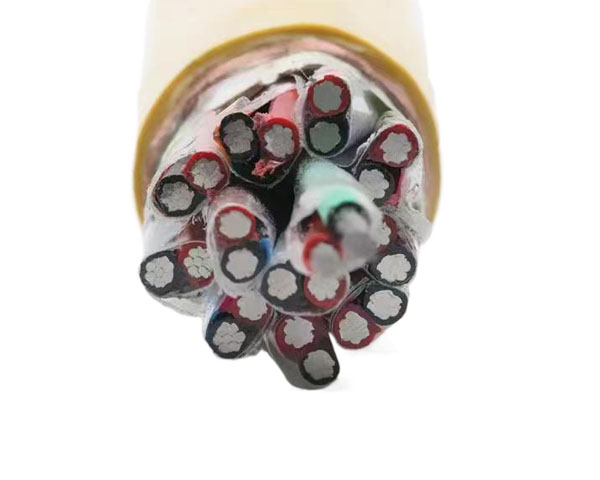

变频器、大功率电机附近选铜丝编织屏蔽型，屏蔽层单端接地；多点集中布线选多对补偿电缆，分屏蔽加总屏蔽的双层结构抗干扰更稳妥。

五、布线敷设的实用建议

1. 长度适度

单点敷设尽量控制在15米以内；超长距离应在现场加装温度变送器，把微伏信号转成4-20mA电流远传，抗干扰能力和传输稳定性会好很多。

2. 与动力线保持距离

与电力电缆分层分槽敷设，平行间距保持20厘米以上，无法避开时垂直交叉；穿管时补偿导线单独穿管，不与交流线共管。

3. 标识清晰

分度号、极性、回路编号在两端挂牌标识，不同分度号的导线颜色有区别但规则复杂，标识牌比颜色记忆可靠得多。

4. 冷端配套确认

补偿导线只负责延伸冷端，冷端温度的折算由仪表或变送器完成。现场用一体化变送器时，要确认变送器安装位置温度稳定，避免阳光直射和伴热带烘烤。

六、典型适用场景

1. 电厂锅炉与汽机

测点密集、距离远，补偿电缆从现场接线箱集中敷设至控制室，精密级加屏蔽结构是常规配置。

2. 石油化工装置

腐蚀环境选氟塑料护套，防爆区域选本安型补偿电缆，颜色标识便于回路管理。

3. 冶金加热炉

炉区环境温度高，耐热用结构加屏蔽，端子箱做隔热处理。

4. 实验室与计量场合

延伸型精密级配等温端子排，低温温场测量选T型配套TX补偿导线。

七、常见问题解答（FAQ）

Q1：补偿导线中间能截断重新接长吗？

可以，但接头必须同材质、同型号连接，绝缘密封可靠，且接头两端温度一致。整根无接头敷设是优先方案，采购时把长度算准、余量留足。

Q2：屏蔽层为什么只能一端接地？

两端接地会形成地环路，地电位差会在屏蔽层中产生环流，反而把干扰耦合进信号回路。常规在仪表柜侧单端接地，接地电阻满足规范要求。

Q3：更换热电偶时补偿导线要一起换吗？

不用。补偿导线与热电偶的匹配是"型号对应"关系，换偶丝时核对分度号一致即可；但导线老化、绝缘破损、曾受过拉扯时建议一并更换，避免隐性损伤影响精度。

Q4：安徽天康集团能否提供带检验数据的补偿导线？

可以。产品出厂逐盘检测热电势允差、绝缘电阻等指标，随货提供检测数据，精密级产品可按约定提供第三方检测。

Q5：订货时需要提供哪些参数？

需注明配套热电偶分度号、型号类型（延长型或补偿型）、精度等级、使用分类、截面、对数、绝缘护套材质、屏蔽形式及长度，信息完整才能准确配货。

八、结语

补偿导线的技术含量不高，但它在测温误差链条中的位置足够关键：分度号错配、极性接反、混入普通线、端子不等温，任何一个失误都会让昂贵的热电偶和仪表失去意义。把这段"小线"当作测量系统的一部分来管理，测温数据才真正可信。
