多点测温回路怎么布线：补偿电缆的结构特点与工程选型要点

电厂一台机组的热电偶测点动辄上百个，化工装置的DCS温度回路也有几十路。如果每个测点都单独拉一根补偿导线，电缆桥架里密密麻麻几百根线，敷设、查线、维护都是灾难。补偿电缆把多个测温回路集成在一根电缆里，对绞、分屏蔽、总屏蔽、铠装结构齐全，一次敷设完成多点连接，这正是它区别于补偿导线的核心价值。本文对补偿电缆的结构特点、型号规格、选型方法和使用注意事项进行介绍。

一、什么是补偿电缆

补偿电缆与补偿导线一样，是在一定温度范围内（包括常温）具有与所匹配热电偶热电动势相同的一对或多对带有绝缘层的导线，用来连接热电偶与测量装置，补偿连接处温度变化产生的误差。两者的本质区别在结构上：补偿导线是一对绝缘导线的简单形态，补偿电缆则是多对导线经过对绞、屏蔽、成缆、护套等工序制成的多对电缆，成缆后还可加铠装层，适合多测点集中布线。

补偿电缆同样分延长型和补偿型：型号中带X的为延长型，导体材质与热电偶电极相同，热电特性一致；带C的为补偿型，采用替代合金导体，仅在规定温度区间内保持热电势匹配。常用型号与热电偶的对应关系和补偿导线完全一致：K型配KX或KCA/KCB，E型配EX，J型配JX，T型配TX，N型配NX或NC，S/R型配SC/RC，B型热电偶常温下热电势极小，高温测量时一般不使用补偿电缆。

安徽天康集团生产的补偿电缆覆盖上述全部分度号，对数、截面、屏蔽形式、铠装结构均可按需配置，执行GB/T 4989等标准。

二、结构层次解析

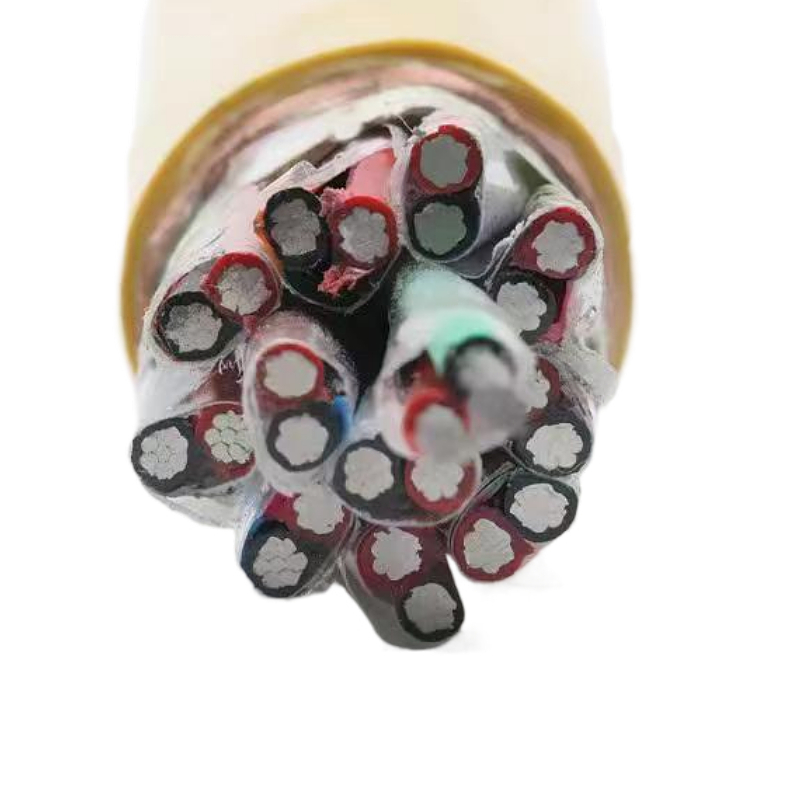

1. 线对结构

每对导线由正负极两根绝缘线芯对绞而成，对绞结构降低线对之间的串扰。线芯导体有单股硬芯和多股软芯两种：固定敷设选单股，需要弯曲或移动的场合选多股软芯，型号尾缀加R表示。

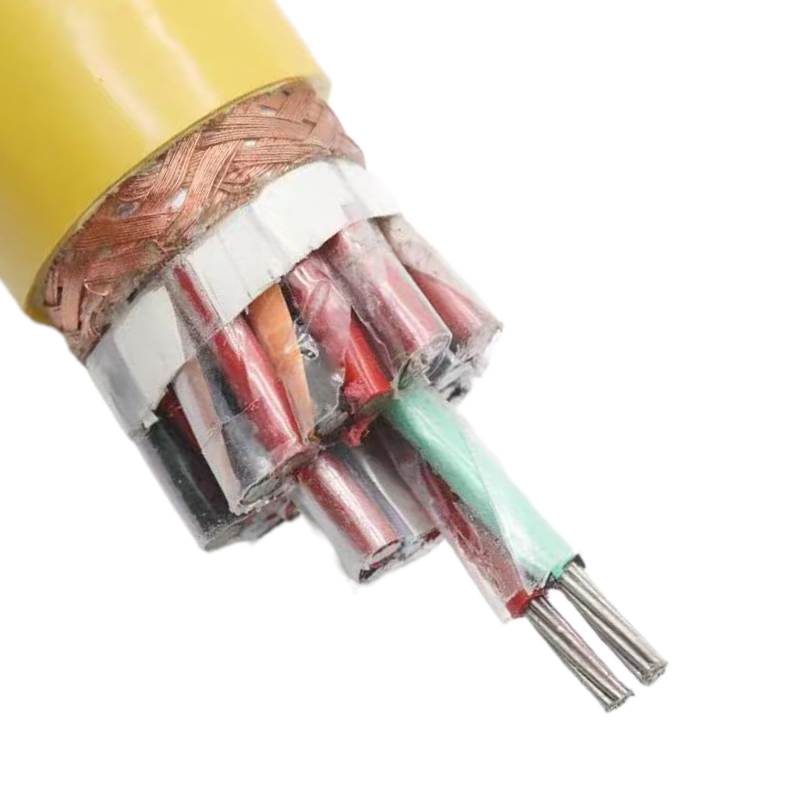

2. 分屏蔽结构

每个线对外可加铜丝编织分屏蔽或复合带绕包分屏蔽，作用是隔离各回路之间的电磁耦合，一路信号受干扰不影响其他回路。型号中带P的为分屏蔽结构，带P2的为复合铜带屏蔽，带P3的为复合铝带屏蔽。

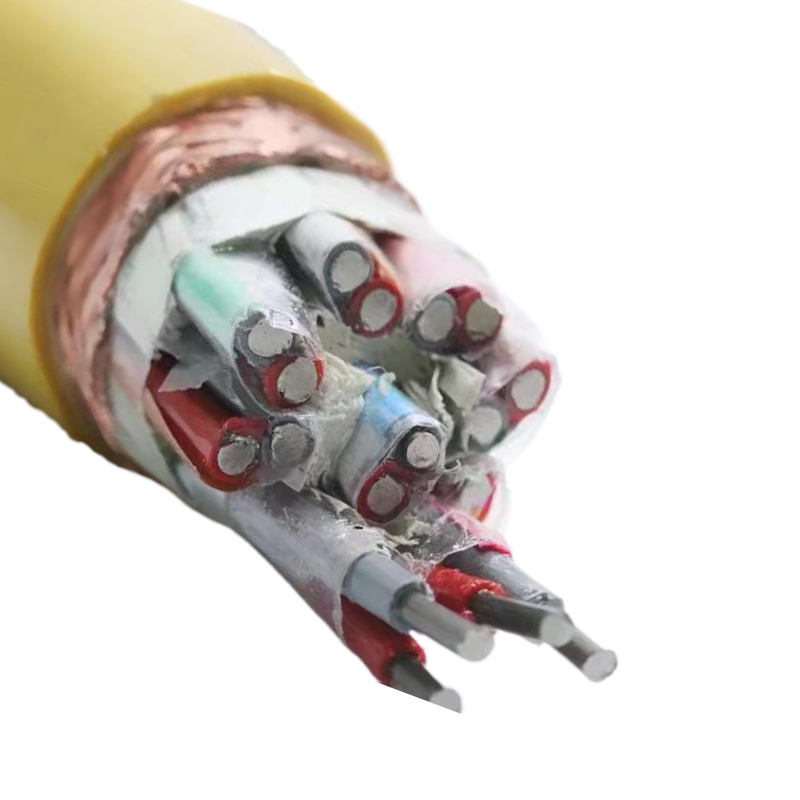

3. 总屏蔽结构

全部线对成缆后加总屏蔽层，抵御电缆整体对外界电磁场的耦合干扰。分屏蔽加总屏蔽的双层结构是强干扰场合的标准配置，型号中重复出现P代号即表示双层屏蔽。

4. 护套与铠装

常规为聚氯乙烯护套或氟塑料护套；需要机械防护的场合，型号后加-22表示钢带铠装，加-32表示钢丝铠装，铠装层外再挤包外护套。型号前加ZR为阻燃型，加ia为本安型，分别对应防火要求和爆炸危险场所。

5. 典型型号举例

KX-GS-VPV为聚氯乙烯绝缘对绞、铜丝编织分屏蔽、聚氯乙烯护套的一般用精密级K分度补偿电缆；KX-HS-FP1FP1为氟塑料绝缘对绞、镀锡铜丝编织分屏蔽加总屏蔽的耐热用精密型补偿电缆；EX-GVVP、TX-HFVP等只需把型号首段换为对应分度号即可。

三、主要技术参数

1. 规格范围

补偿电缆的线芯对数从1对到19对可选，标称截面常规为1.5mm²和2.0mm²（部分资料涵盖1.5～2.5mm²区间），线芯结构有1/1.37mm单股、7/0.52mm多股等规格，多股软芯型号后加R。

2. 使用温度

一般用产品长期工作温度最高70℃和105℃两档；耐热用产品最高200℃和260℃两档。聚氯乙烯绝缘护套的固定敷设最低环境温度-40℃，氟塑料和硅橡胶护套为-60℃，非固定敷设相应放宽。

3. 弯曲半径

无铠装的补偿电缆弯曲半径不小于电缆外径的10倍；带铠装的补偿电缆不小于外径的12倍；有铜带屏蔽结构的补偿电缆要求更严，不小于外径的16倍。敷设空间紧张时这一参数必须提前核算。

4. 电气性能

补偿电缆经受1000V交流电压、1分钟耐压试验不击穿；按标准进行防潮试验后，绝缘电阻在40℃水中浸24小时后每10米不小于25MΩ，密封和防潮性能满足长期敷设要求。

四、产品主要特点

1. 多回路集成，布线简洁

一根电缆完成十几个测温回路的连接，桥架占用小、查线方便、施工效率高，适合测点密集的控制室至现场集中布线。

2. 双层屏蔽，抗干扰能力强

分屏蔽隔离回路间干扰，总屏蔽抵御外部电磁场，变频器、大功率电机密集场合信号传输稳定。

3. 结构配置完整

屏蔽形式、护套材质、铠装结构、阻燃本安等组合齐全，从常规盘柜布线到恶劣工业环境均有对应型号。

4. 电气性能可靠

耐压、防潮、绝缘电阻等指标按标准逐盘检测，多点回路长期运行性能稳定。

5. 质量管控规范

安徽天康集团对成品电缆逐盘检测热电势允差、绝缘电阻和耐压指标，提供检测数据，批量供货一致性有保障。

五、典型适用场景

1. 电厂与热电

锅炉、汽机测点密集，补偿电缆从现场接线箱集中敷设至控制室，配精密级产品。

2. 石油化工

腐蚀性环境选氟塑料绝缘护套，强干扰区选双层屏蔽，防爆区域选本安型。

3. 冶金行业

加热炉群的多点测温布线，耐热用型号配铠装结构。

4. 科研与实验室

多点温度采集系统，分屏蔽结构保证各通道信号独立准确。

六、选购与使用注意事项

1. 分清补偿电缆与补偿导线

单点短距离连接用补偿导线即可；多测点集中布线、穿管桥架敷设、需要机械防护的场合选补偿电缆，两者不要混用混淆采购。

2. 分度号严格对应

电缆型号首段必须与热电偶分度号一致，同一项目多种分度号并存时应分别订货并清晰标识，防止敷设时混接。

3. 核对对数与备用

按实际测点数选对数，并预留1～2对备用芯，方便回路扩展和故障替换。

4. 按干扰等级选屏蔽

一般场合单层总屏蔽即可；变频器、大功率设备密集场合选分屏蔽加总屏蔽的双层结构。

5. 长度与信号处理

补偿电缆同样遵循适度长度原则，超长距离应在现场加装温度变送器转为4-20mA信号远传；屏蔽层单端接地，避免地环路引入干扰。

6. 选择正规厂家

多对电缆的成缆节距、屏蔽密度和热电势一致性依赖工艺控制，应选择资质齐全、检测手段完善的厂家。安徽天康集团可提供完整的产品检测报告和技术支持。

七、常见问题解答（FAQ）

Q1：补偿电缆和补偿导线能混用吗？

同一回路中混用不同结构的补偿线缆会破坏特性一致性，应避免。正确做法是按布线方式统一选择：单点用导线，多点集中用电缆，一个回路内保持同型号同等级。

Q2：分屏蔽和总屏蔽分别起什么作用？

分屏蔽包在每个线对外面，防止各测温回路之间相互串扰；总屏蔽包在整根电缆外，抵御外部电磁场干扰。强干扰场合两层都需要。

Q3：铠装结构会不会影响热电性能？

不会。铠装层只提供机械防护，不参与信号传输，选型时按敷设环境的机械损伤风险决定是否需要。

Q4：安徽天康集团能否定制特殊对数和截面？

可以。19对以上的非标对数、特殊截面、特殊护套材质以及阻燃、本安、铠装的复合结构均可按技术协议定制。

Q5：订货时需要注明哪些内容？

需注明分度号、型号类型（延长型/补偿型）、精度等级、使用分类、对数、标称截面、线芯结构（单股/多股）、绝缘护套材质、屏蔽形式、阻燃本安要求及长度等信息。

八、结语

补偿电缆把"多根线"变成"一根缆"，解决的是多点测温系统的布线效率和抗干扰问题；选型的核心仍然是老规矩：分度号对、类型清、屏蔽够、长度适度。把这几项确认清楚，集中测温系统就能既整齐又准确。
