电厂锅炉表面测温怎么配：炉壁热电偶的选型与安装解析

锅炉炉壁温度的连续监测，是电厂掌握受热面运行状态、防止金属壁面超温的重要手段。炉壁属于圆柱形外表面，无法像常规测温点那样开孔插入，需要专用的表面测温仪表。炉壁热电偶正是为解决这类圆柱体表面测温需求而设计的仪表产品。本文对炉壁热电偶的结构组成、型号规格、适用场合和安装注意事项进行介绍。

一、什么是炉壁热电偶

炉壁热电偶是采用铠装热电偶元件作为测温探头的表面测温仪表，整体做成电缆状，引线柔软可弯曲，适合电厂锅炉炉壁、管壁及其他圆柱体表面的温度测量。常用K分度号测温范围为0～800℃，满足炉壁及管壁温度监测需要。

安徽天康集团生产的炉壁热电偶按行业标准组织生产，保护管、引线长度及导热板曲面等参数均可根据用户现场条件配套定制。

二、结构与测温原理

1. 测温元件与引线结构

产品采用直径Φ4或Φ5的铠装热电偶元件，引线部分做成电缆状，最小弯曲半径不小于元件外径的5倍，现场敷设灵活方便，适合炉体周边空间复杂的布线环境。

2. 导热板贴合测温

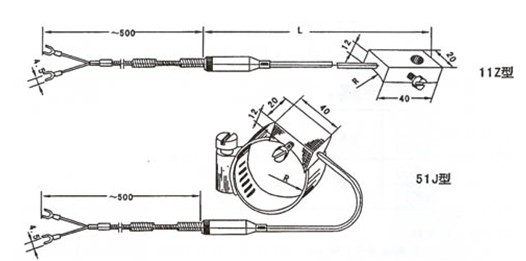

热接点紧固在带有曲面的不锈钢导热板上，导热板另一面与被测炉壁弧度吻合，通过焊接或螺钉方式固定在炉壁上。炉壁热量经导热板传导至热接点，热电偶将温度信号转换为热电势输出，经显示仪表或变送器换算为温度值。

3. 绝缘式与接壳式的区别

测量端有绝缘式和接壳式两种形式：绝缘式测量端与保护管绝缘，抗干扰性能好，常规场合应用较多；接壳式测量端与保护管连通，响应速度更快，适合对响应时间要求高的场合。

三、常见型号与规格说明

1. K分度号系列

WRNK-191M、WRNK2-191M为绝缘式结构，测温范围0～800℃；WRNK-192M、WRNK2-192M为接壳式结构，响应速度更优。型号中的"2"表示双支结构，可满足冗余测量需求。

2. E分度号系列

WREK-191M、WREK2-191M等E分度号型号测温范围为0～600℃，价格相对经济，适用于温度上限要求不高的场合。

3. 长度规格

测温元件长度L和引线长度L1常见规格从1000mm至25000mm，可根据测点位置和集控室距离组合选择。

4. 订货说明事项

热电偶Ⅰ级精度按协议订货；保护管材质常规为1Cr18Ni9Ti，其他材质可按协议定制。选型时应注明炉壁或管壁的直径R，导热板曲面需与之匹配。

四、产品主要特点

1. 测温范围宽、响应快

热电偶原理无延迟结构，热接点紧贴导热板，温度变化响应迅速，适合炉壁温度波动监测。

2. 引线柔软、敷设灵活

电缆状引线可弯曲走线，适应锅炉平台、炉体周边复杂的安装环境。

3. 安装方式简便

导热板焊接于炉壁或采用M8螺钉紧固，现场施工工作量小，后期更换测温元件也较为方便。

4. 规格适配性强

元件直径、长度、引线长度、曲面半径均可按需配置，适配不同容量锅炉和各种管径。

5. 质量管控规范

安徽天康集团对产品实行逐支检测，热电动势、绝缘电阻、引线连接等关键项目检验合格后方可出厂。

五、典型适用场景

1. 电厂锅炉炉壁

水冷壁、包墙过热器区域炉壁温度监测，是电厂锅炉金属壁温监控系统的常规配置。

2. 锅炉管壁测温

再热器、过热器管排外壁表面温度测量，导热板曲面按管径定制贴合。

3. 工业炉窑

加热炉、窑炉筒体外壁测温，工况与电厂锅炉类似，温度范围适配性好。

4. 其他圆柱体表面

大型罐体、滚筒设备等圆柱形表面的温度监测也可选用此类仪表。

六、安装与使用注意事项

1. 固定方式选择

导热板可直接焊接于炉壁，也可采用M8螺钉紧固。焊接方式牢固可靠，适合长期测点；螺钉方式便于后期检修更换。

2. 曲面半径匹配

订货时注明被测炉壁或管壁直径R，导热板曲面与之吻合才能贴合紧密，测温准确性才有保障。

3. 安装位置选择

测点应选在炉壁温度具有代表性的位置，避开焊缝、吹灰器附近等温度异常区域。

4. 引线防护

电缆引线应穿管或加护套保护，远离高温区域和机械损伤风险部位，避免绝缘破损导致测量异常。

5. 补偿导线匹配

热电偶信号应配用同分度号的补偿导线接入显示仪表，避免分度号错配引入测量误差。

七、选购需要确认的参数

1. 分度号与测温范围

常规炉壁测温选K分度号0～800℃，温度较低的场合可选E分度号0～600℃。

2. 测量端形式

干扰较强场合选绝缘式，要求响应快的场合选接壳式。

3. 单支或双支结构

重要测点建议选双支结构，便于冗余比对或扩展显示回路。

4. 长度规格

测温元件长度L与引线长度L1按测点位置和仪表安装距离确定，适当留有余量。

5. 材质要求

常规为1Cr18Ni9Ti不锈钢保护管，高温或有腐蚀性的场合可按协议选用其他材质。

八、常见问题解答（FAQ）

Q1：炉壁热电偶和炉壁热电阻的主要区别是什么？

两者结构和安装方式基本相同，区别在于测温原理：热电偶测温范围更宽、响应更快，适合0～800℃的炉壁测温；热电阻在中低温段测量精度更高。电厂锅炉炉壁测温两种均有应用，可按系统配套习惯选择。

Q2：炉壁热电偶可以直接焊在炉壁上吗？

测温探头本体不宜直接焊接，应由导热板承担焊接固定，热接点与导热板贴合。采用热电阻元件时尤其不宜采用焊接方式固定探头，以免损伤感温元件。

Q3：测得温度比炉内烟气温度低正常吗？

正常。炉壁热电偶测量的是炉壁金属表面温度，与炉内介质温度存在传热温差，数据主要用于监测壁温是否超限，而非炉内介质温度。

Q4：安徽天康集团能否按图纸定制？

可以的。特殊长度、特殊材质、非标曲面半径以及双支结构等产品均可按用户图纸或样品定制，由技术人员确认方案后安排生产。

Q5：订货时需要提供哪些参数？

需注明型号、分度号、测温范围、测量端形式、元件长度L、引线长度L1、炉壁直径R、固定方式及精度等级等信息，便于准确配货。

九、结语

炉壁热电偶以测温范围宽、响应快速、安装简便的特点，成为电厂锅炉及工业炉窑圆柱体表面测温的常规选择。选型时确认好分度号、长度规格和曲面半径，是保障测量效果的关键。

安徽天康集团长期为电力、冶金、建材等行业提供炉壁热电偶等温度测量产品，支持按图定制并提供安装技术指导。如需了解产品详细参数、获取报价或咨询定制需求，欢迎来电或留言联系。
