插入式还是贴面式：圆接插与扁接插热电阻的选型分界

热电阻加一只接插件，换来的是插拔的便利。但接插件也分两种脾气：圆形航空插头结实密封，配着探杆插入介质里测液体气体；扁接插自带压簧压片，贴到轴瓦平面上测表面温度，按一下就紧、拔下就走。同是"插座式热电阻"家族，测量对象和安装方式却完全不同，买错了根本装不上。本文把圆接插式和扁接插式热电阻的结构差异、型号参数和选型分界讲清楚。

一、产品概述

圆接插式热电阻和扁接插式热电阻同属插座式（接插件式）热电阻，都是铠装热电阻的延伸产品，适合铠装热电阻不便安装的场合，用于-200～450℃范围内的液体、气体及固体表面测温。两者共用一组基础指标：精度等级A、B级（A级按协议订货），防护等级IP65，公称压力常压，部分型号可选隔爆等级dⅡBT4、dⅡCT5。分界点在接插结构与测温方式：圆接插为圆柱形航空插头加探杆，插入被测介质中测温；扁接插为扁平插头加压簧压紧结构，贴合平面表面测温。

安徽天康集团生产的圆接插及扁接插式热电阻系列，保护管材质、探头规格和长度可按用户需求定制。

二、圆接插式热电阻详解

1. 结构与测温方式

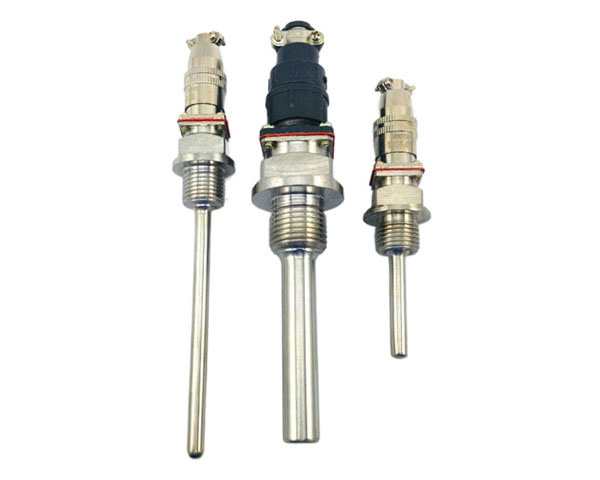

感温元件为微型铂电阻丝脱胎线圈，装于不锈钢保护管内，尾端配圆形航空插头。测温时探杆整体插入被测介质，热量经保护管传导至感温元件，适合管道、槽罐、孔洞等可插入部位的介质温度测量。

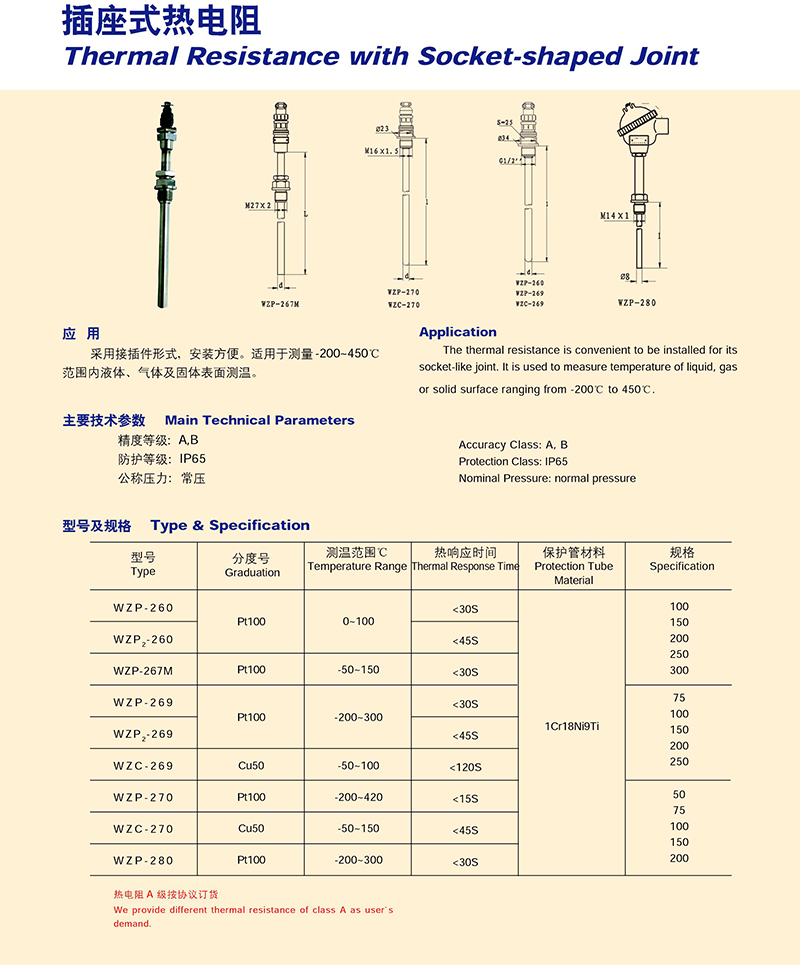

2. 常用型号规格

3. 选型提示

通用测温选WZP-269量程宽、规格全；动态工况选WZP-270（小于15秒）或WZP-26S快速型（小于5秒）；需要冗余或双回路选双支型。

三、扁接插式热电阻详解

1. 结构与测温方式

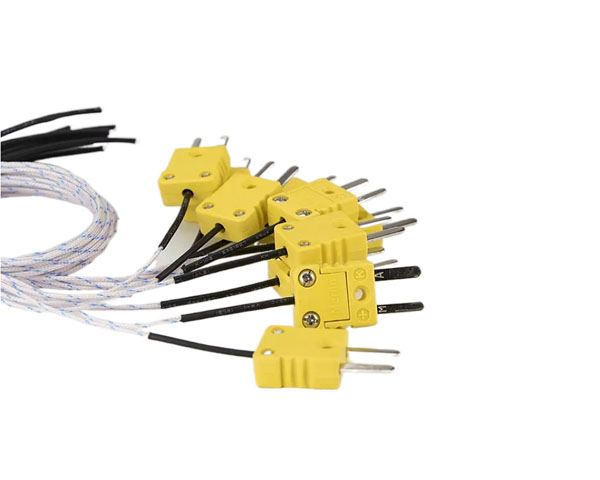

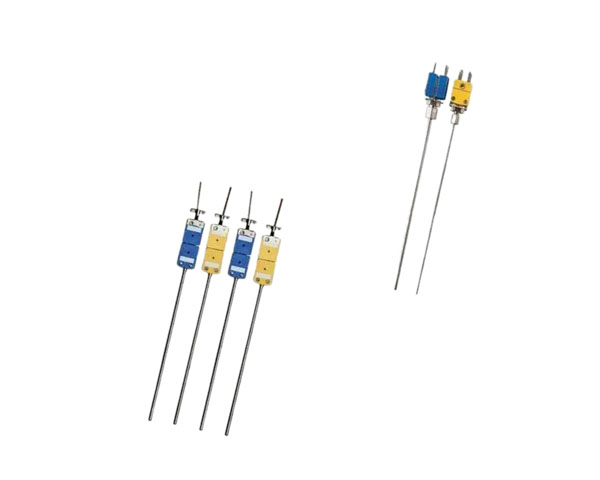

扁接插式热电阻即端面热电阻的接插形式：感温端为平面感温片，尾部配扁平插头，探头部带压簧（压紧装置）。使用时将感温端贴紧被测平面——轴瓦表面、机壳平面、模具台面，压簧持续施加压紧力，保证感温面与被测面良好热接触，无需螺纹固定、不破坏被测体。正因是压簧贴面测量，它特别适合旋转或不便开孔的设备表面测温。

2. 常用型号规格

引线长度500、1000、1500、2000、2500mm可选，压紧力由弹簧保证，拆装对测温点零损伤。

3. 响应速度的来源

贴面加薄片感温结构，热容量小、热阻低，WZPM-201热响应时间小于10秒、部分资料为小于6秒，轴瓦温升这类快速变化工况也能及时跟踪。

四、圆接插与扁接插怎么选

1. 按被测对象分

管道、槽罐、油液、气路等有空间插入的部位，选圆接插式探杆插入测温；轴瓦、机壳、模具、滚筒等固体平面，选扁接插式压簧贴面测温。一句话：能插就插（圆），只能贴就贴（扁）。

2. 按安装条件分

测点需要频繁轮换、探头随用随拔的场合，圆接插的航空插头插拔寿命和密封性更合适；表面测温点分散、要求不破坏被测体、快速布点的场合，扁接插压簧压紧即测即走。

3. 按温度与精度分

圆接插常规型号覆盖-200～420℃，扁接插覆盖-150～300℃（铜电阻WZCM-201仅到100℃级）。高精度要求场合（计量比对、关键工艺）两者均可按协议选A级。

五、产品主要特点

1. 插拔连接，维护高效

两种形式均免接线盒，对准插拔即完成连接或更换，频繁轮换测点和定期校表的场合效率明显提升。

2. 响应快速

圆接插常规小于30秒、快速型小于5秒；扁接贴片式小于10秒，跟踪温度变化及时。

3. 测量精度可靠

Pt100铂电阻元件精度A、B级可选，三线制引线，常规工业测温误差可控。

4. 对被测体零损伤

扁接插压簧压紧，不在设备表面开孔、不留压痕，适合精密设备和旋转部件。

5. 防护与防爆可选

IP65防尘防溅；爆炸危险场合可选隔爆结构，按现场危险区域等级配套证书。

6. 质量管控规范

安徽天康集团对每支产品进行示值校验、绝缘电阻和密封性能检验，A级精度按协议订货并出具对应检测数据。

六、典型适用场景

1. 电厂与动力设备

汽轮机、电机轴瓦表面测温选扁接插WZPM-201系列；辅机轴承、油系统介质测温选圆接插系列。

2. 注塑与模具

模具型腔温度用圆接插探杆插入测温孔；模板表面温度用扁接插贴面测量。

3. 纺织与轻工

烘筒、热辊表面测温选扁接插压簧结构；热风、蒸汽介质测温选圆接插。

4. 实验室与计量

恒温槽、干燥箱快速测温和比对校表，圆接插探头随用随插。

5. 冶金与机械

轧辊、回转体表面测温选扁接插；液压油、冷却介质测温选圆接插。

七、选购注意事项

1. 先定测温方式再定型号

明确被测对象是"可插入的介质"还是"只可贴合的表面"，这决定了圆接插还是扁接插，两类产品的结构互不兼容，无法互换。

2. 核对插接件配套

圆接插航空插头的针数、直径、锁紧方式要与现场插座一致；扁接插的压紧行程要与被测面形状匹配，订货时最好提供插座型号或现场照片，由厂家成套配套。

3. 量程与响应匹配工况

超量程使用损伤感温元件；动态温度变化快的场合选响应快的型号（WZP-270、WZP-26S或WZPM-201）。

4. 引线制式与长度

三线制为常规配置，确认显示仪表输入制式；扁接插引线长度500～2500mm按布线路径选择，过长引入引线误差。

5. 精度等级与防爆按需选

工艺监视选B级，计量比对按协议选A级；隔爆场合索取防爆合格证并核对等级匹配。

6. 选择正规厂家

接插件的接触可靠性和感温元件的一致性是产品寿命核心，应选择资质齐全、检测手段完善的厂家。安徽天康集团可提供选型指导和技术支持。

八、常见问题解答（FAQ）

Q1：轴瓦测温选圆接插还是扁接插？

选扁接插。轴瓦是旋转设备的配合面，无法插入测温，压簧贴面结构既能保证热接触又不损伤轴瓦，WZPM-201是电厂轴瓦测温的常规配置。

Q2：两种插头能混用吗？

不能。圆接插为航空插头系列，扁接插为扁平插头带压簧结构，外形、连接方式、测温对象完全不同，各自配各自的插座，采购时按回路清单分开订货。

Q3：WZCM-201和WZPM-201怎么选？

看温度范围：Cu50铜电阻WZCM-201用于-50～100℃级低温场合、成本低；Pt100铂电阻WZPM-201覆盖-150～300℃，精度和稳定性更好，是主流选择。

Q4：压簧压紧力不够导致读数偏低怎么办？

压簧长期使用会疲劳松弛，更换压簧组件或整支探头；确认感温面与被测面无油污氧化层，贴合前清洁表面，必要时涂导热硅脂改善热接触。

Q5：安徽天康集团能否定制非标结构？

可以。圆接插的保护管长度、探头直径，扁接插的压紧力、引线长度均可按需定制，A级精度按协议订货，特殊插头形式提供样品或图纸即可。

九、结语

圆接插与扁接插的分工，本质是"插入"与"贴面"两种测温方式的分工：介质温度用圆接插探杆插入，表面温度用扁接插压簧贴合。先把被测对象想清楚，后面的型号、量程、响应选型就是水到渠成的事。

安徽天康集团长期供应圆接插式、扁接插式热电阻全系列产品，型号规格齐全、支持按需定制，并配有技术服务团队协助选型。如需了解产品详细参数、获取报价或咨询定制需求，欢迎来电或留言咨询。
