过程压力测量怎么选：TK3051系列压力变送器的系列构成与性能解析

压力、差压、液位、流量——这些工业过程中最基础的测量参数，背后往往站着同一类仪表：智能压力变送器。选型的烦恼在于工况千差万别：有测表压的、测差压的，有测负压的、测高温介质的，配齐往往要对接好几个型号系列。TK3051系列压力变送器以全系列覆盖的思路解决了这个问题，一个系列对应工业过程差压、压力、绝压的完整测量需求。本文对TK3051系列的产品构成、技术性能和选型方法进行介绍。

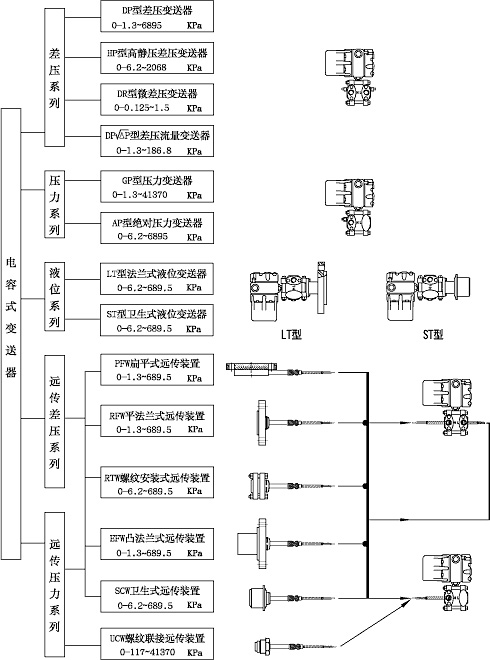

一、产品系列概述

TK3051系列压力变送器用于工业过程全系列差压、压力、绝对压力的测量，输出模拟或数字信号，广泛应用于石油、化工、电力、食品、造纸、市政工程等行业。系列内各型号分工明确：

1. CD系列差压变送器

用于差压测量，配合节流装置可实现流量测量，配合远传法兰可实现液位测量，校验量程覆盖从0.1kPa到21MPa的宽范围。

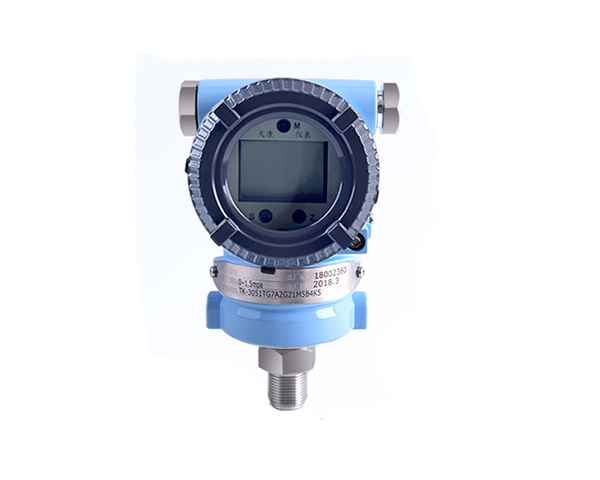

2. CG系列压力变送器

用于表压测量，可测液体、气体和蒸汽的压力，同样支持复合量程测量负压。

3. CA系列绝压变送器

以绝对真空为基准测量压力，适用于真空系统和大气压波动影响较大的场合。

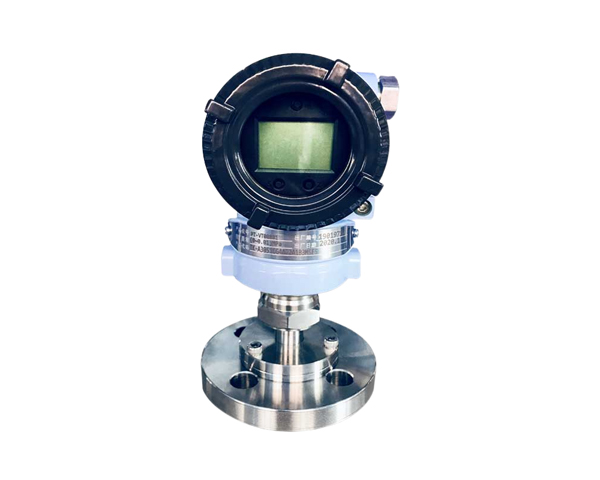

4. L系列液位变送器

法兰安装式液位测量变送器，直接安装于储罐、开口容器，按静压原理换算液位。

5. T系列表压与绝压变送器

直接安装型结构，校验量程从0.12kPa延伸至120MPa，适合高压场合。

6. 特种系列

H系列高温高压型、F系列卫生型、P系列高温防腐型，分别对应高温高压工况、食品医药行业和有强腐蚀介质的场合。

安徽天康集团生产的TK3051系列变送器主要元件选用高质量配套件，采用通用型安装结构，替代能力强，是老型号变送器升级换代的合适选择。

二、工作原理

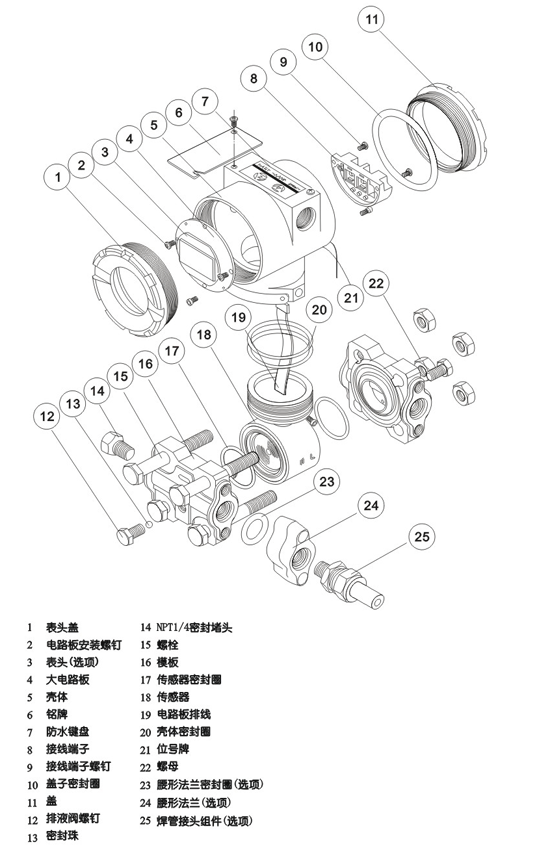

1. 敏感部件

变送器的核心是实现压力—电容转换的δ室敏感部件。过程压力通过隔离膜片和灌充液传递到中心膜片，中心膜片在压力作用下产生微小位移（最大约0.1mm），使两侧固定极板构成的差动电容发生变化。

2. 智能电子板

智能电子板由微处理器及外围电路组成。电容变化经振荡、解调、放大和A/D转换变为数字信号，微处理器完成传感器线性化、量程设置、单位换算、阻尼、开方和传感器微调等运算，再经D/A转换输出校正后的4-20mA信号。

3. 数据保存与通讯

组态、特性化和数字微调数据保存在非易失性存储器中，断电后数据完好；HART协议数字信号以移频键控方式叠加在4-20mA信号上传输，通讯过程对过程信号不产生干扰。

三、核心技术性能

1. 精度与量程比

精度可达0.075%，量程比100:1，一台变送器覆盖的测量范围宽，减少了现场备货的型号数量。

2. 长期稳定性

五年稳定性指标±0.15%，长期使用漂移小，可降低校验和维护费用。

3. 自诊断功能

变送器连续自诊断，检测出故障时输出可由用户选择大于22mA或小于3.8mA的报警值，HART上位设备可显示故障代码，便于快速定位问题。

4. 温度补偿

采用数字温度传感器自动补偿，环境温度变化对测量的影响明显减小。

5. 主要通用参数

输出为二线制4-20mA直流信号，可叠加数字信号，线性或开方输出由用户选择；供电电源12～45V.DC；防护能力IP65；启动时间小于2秒，无需预热；阻尼在0.2～1.67秒之间可调。

6. 防爆形式

提供隔爆型（ExdⅡBT4-6）和本安型（ExiaⅡCT5）两种防爆形式，适应不同危险区域配置。

四、产品主要特点

1. 系列齐全，一站配齐

差压、表压、绝压、液位、卫生型、高温防腐型全部覆盖，一个项目内的不同测点可在同一系列内完成选型，备件和通讯方式统一。

2. 智能通讯，调试方便

支持HART协议，可通过手操器或上位系统完成组态、测试和诊断，零点和量程本地、远程均可调整，互不影响。

3. 材质选择灵活

过程隔离膜片可选不锈钢、哈氏合金、蒙乃尔、钽及镀金膜片，腐蚀性介质均有对应配置。

4. 耐压性能好

常规静压14MPa，高静压型号可达32MPa，高压工况适用性明确。

5. 结构设计紧凑

整机小巧质轻，可采用一体化安装阀组，工厂完成装配和泄漏检查，节约现场安装费用。

6. 质量管控规范

安徽天康集团对每台变送器进行精度校验、密封试验和绝缘检测，出厂附带检验记录，确保产品性能符合标准。

五、典型适用场景

1. 石油炼化

常减压装置、输送管线的压力和差压测量，腐蚀介质可选哈氏合金或钽膜片。

2. 化工生产

反应釜、塔器的压力监测，配合节流装置实现流量计量，配合法兰实现液位测量。

3. 电力行业

汽水系统的压力测量，锅炉汽包液位（配合平衡容器）等关键测点。

4. 食品与制药

选用卫生型结构，满足清洗和卫生要求。

5. 造纸与市政

浆池液位、管网压力等常规测点，通用型号即可满足。

六、选型注意事项

1. 明确测量类型

先分清测表压、绝压还是差压，再对应CG、CA、CD等型号，这是选型的第一步。

2. 确认量程与静压

量程按实际工作压力的1.5倍左右选取；差压型号还需核对静压等级，高静压场合选HP类型号。

3. 匹配膜片材质

提供介质名称、温度和腐蚀性，由技术人员确认隔离膜片和灌充液配置。

4. 核对防爆形式

危险场所按区域划分选隔爆型或本安型，并核对防爆等级与现场要求匹配。

5. 确认附件配置

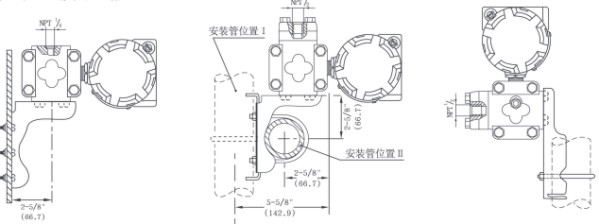

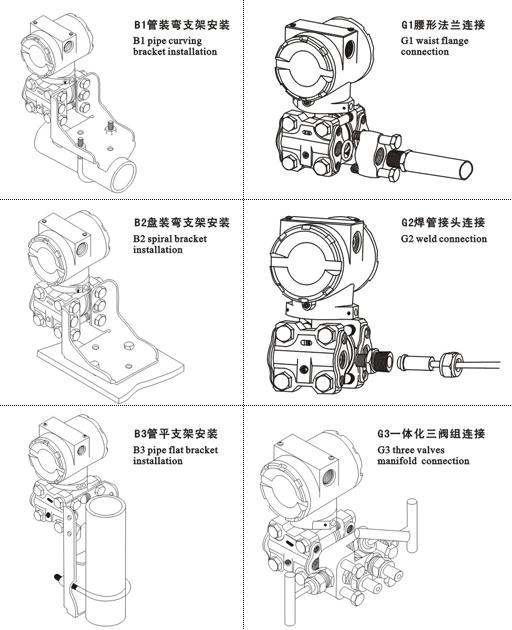

指示表头、安装支架、三阀组、引压接头等附件按需选配，一体化阀组方案可节省安装费用。

6. 选择正规厂家

智能变送器的标定和组态能力直接影响使用效果，应选择具备生产资质和完善检测手段的厂家。安徽天康集团可提供完整的产品资料和技术支持。

七、常见问题解答（FAQ）

Q1：TK3051和TK3051CG是什么关系？

TK3051是系列名称，CG是系列中表压型变送器的型号代码。采购时先确定测量类型选型号，再确定量程代码和结构材质代码，构成完整订货型号。

Q2：HART通讯会不会影响4-20mA信号？

不会。HART数字信号以1200Hz或2200Hz频率叠加在4-20mA模拟信号上传输，通讯时对过程信号不产生干扰，两条通道互不影响。

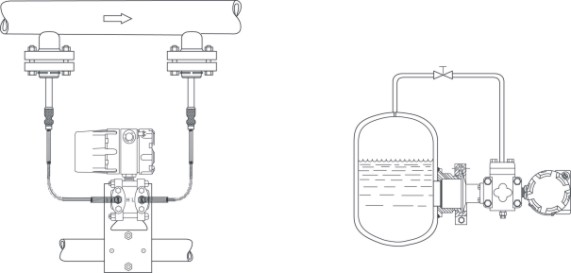

Q3：差压变送器能测液位吗？

可以。配远传法兰或配合平衡容器，按静压原理换算液位，密闭容器测液位还需进行正、负迁移设置。

Q4：安徽天康集团能否提供替代进口型号的产品？

TK3051系列采用通用型安装结构，安装尺寸和信号制式与主流3051类产品兼容，替代能力强，老项目改造可对接技术人员确认互换方案。

Q5：订货时需要注明哪些内容？

需注明测量类型、量程代码、输出方式、结构材料代码、防爆形式、表头及支架等附件需求，完整信息才能准确配货。

八、结语

TK3051系列压力变送器以系列齐全、精度高、稳定性好、通讯功能完善的特点，为工业过程压力测量提供了覆盖全面的解决方案。选型时先定测量类型、再定量程材质、后定附件防爆，按这个顺序核对参数，选型的准确率会高很多。

安徽天康集团长期供应TK3051系列压力变送器，产品系列完整、支持按需配置，并配有技术服务团队协助选型与调试。如需了解产品详细参数、获取报价或咨询替代改造方案，欢迎来电或留言咨询。
