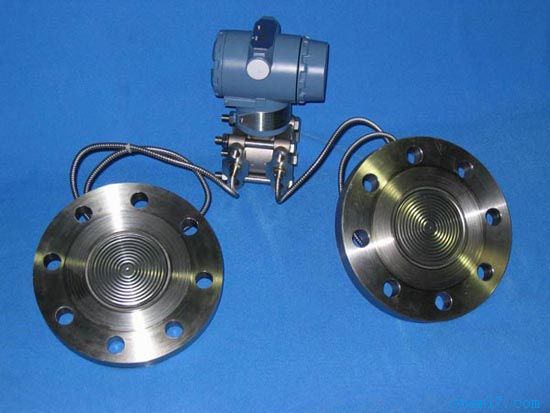

TK3051远传变送器(隔膜密封式压力变送器)

TK3051远传变送器(隔膜密封式压力变送器)是一种通过安装在管道或容器上的远传装置来感受被测压力，该压力经毛细管内的灌充硅油（或其它的液体）传递至变送器的主体，然后由变送器主体内的δ室和放大线路板，将压力或差压转换4～20mA.DC信号输出。隔膜密封的作用是防止管道中的介质直接进入压力变送器里的压力传感器组件中，它与变送器之间是靠注满流体的毛细管连接起来的。

TK3051远传变送器(隔膜密封式压力变送器)与智能放大板组合，可构成智能远传压力、差压变送器，与符合HART协议的手操器配合,可以相互通讯，进行设定和监控。

■ 适用场合

  远传变送器主要用于以下场合的测量

1、高温下粘稠介质

2、易结晶的介质

3、带有固体颗粒或悬浮物的沉淀性介质

4、强腐蚀或剧毒性介质。可消除导压管泄漏污染周围环境现象的发生；可免去采用隔离液时，因测量信号的不稳定，需要经常补充隔离液的繁琐工作。

5、连续精确测量界面和密度。远传装置可避免不同瞬间介质的交混，从而使测量结果真实地反映过程变化的实际情况。

6、卫生清洁要求很高的场合。如食品、饮料和医药工业生产中，不仅要求变送器接触介质部位符合卫生标准，并且应便于冲洗，以防止不同批量介质的交叉污染。

■ 产品特点

  逐台进行模拟“在线运行”考核，保证变送器在极限环境温度、介质温度和工作压力（包括正压或真空）下，稳定而可靠地工作。

采用“动态型面”远传膜片结构，超载后膜片不会受损；长期工作后精度不会发生变化。

选用全熔焊和刚性密封结构的灌充系统，根除了漏油现象的发生。

设计新颖的毛细管结合部件，使毛细管得到可靠的保护，在现场使用不易折断。

品种、形式和尺寸多样的远传装置，以及丰富的灌充液种类，可以满足各种不同场合的测量需要。

可提供各种特殊需要产品，包括高温、高真空、快响应和不等长毛细管（差值≤4.5米）远传差压变送器。

■ 技术参数

  输出信号：4～20MA.DC二线制（模拟）

二线制4～20mA直流信号上叠加数字信号，由用户选择线性或开方输出。（智能）

供电电源：12～45V.DC

电源影响：<0.005%/V

负载影响：电源稳定时，无负载影响。

测量精度：调校量程的±0.2%，±0.25%，±0.5%（默认为±0.5%，其他精度请注明。）

迁移特性：最大正迁移量500% 最大负迁移量600%

启动时间：3S，无需预热

储存温度：-40～85℃

整机工作温度：-40～85℃，带数字表头-20～70℃

介质温度：-40～149℃（硅油）， -18～204℃（惰性液）

防爆认证：隔爆、本安

■选型须知：

远传变送器选型需要知道的几个关键参数：

1、变送器的类型

2、测量范围和介质

3、远传装置类型和法兰尺寸

4、接液膜片材料(316L不锈钢，哈式合金-C，蒙耐尔合金，钽)

5、毛细管的长度及灌充液(硅油，惰性液)
