压力变送器接线怎么省事：TK316精小型扩散硅变送器的结构与选型解析

压力变送器拆一次、接线错一次，是许多维护人员的真实烦恼：电缆一根根从防水接头里抽出来、辨认、重接，费时费力还容易接错。赫斯曼接头就是为了解决这个问题而普及的电气连接方案——插拔式接线，仪表更换像换插头一样简单。TK316精小型扩散硅压力变送器正是采用这种接线方式的代表型号，搭配小巧机身和稳定性能，适合测点密集、维护频繁的工业场合。本文对其产品特点、赫斯曼接头的接线方法和选型要点进行介绍。

一、产品概述

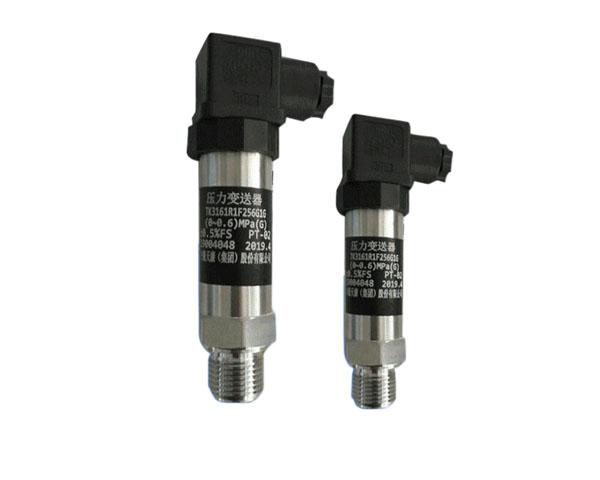

TK316精小型扩散硅压力变送器采用进口扩散硅压力敏感元件，经精密的温度补偿、信号放大和线性处理，输出4-20mA标准信号。产品体积小巧、重量轻，螺纹接口可直接安装于管道或设备上，无需支架，广泛用于石油、化工、冶金、电力、给排水、液压系统等工业现场。

与常规产品相比，TK316的突出特征是电气连接采用赫斯曼标准接头（DIN43650），接线端子集成在插头内，现场接线、仪表更换、故障检修都更加快捷。

安徽天康集团生产的TK316系列变送器，量程、材质、显示和输出方式均可按工况配置，支持按需定制。

二、赫斯曼接头有什么优势

1. 插拔式接线，维护方便

赫斯曼接头接线端子集成在插头内，松开锁紧螺钉即可拔插。更换变送器时无需拆线重接，预留在现场的电缆插头直接插到新表上即可投用，大幅缩短检修时间。

2. 防尘防溅，防护可靠

接头自带密封结构，防护等级IP65，可适应工业现场多尘、潮湿、有溅水的安装环境，信号传输可靠性高。

3. 端子数量适配多种输出

接头内有多个接线端子，可满足两线制4-20mA电流输出、三线制电压输出等不同信号制的接线需求，一台插头兼容多种变送器。

4. 线路牢固、互不干扰

插头采用螺钉压接方式，线路不易脱落；端子间隔离设计，各线之间没有干扰，接线稳定性好。

5. 通用性强、互换性好

赫斯曼接口属于国际通用的工业连接器标准，A型接头应用居多，互换性强，不同厂家的同接口仪表可替换使用，备件采购灵活。

三、工作原理与主要参数

1. 扩散硅测量原理

压力作用于隔离膜片，经硅油传递到扩散硅芯体，芯体上惠斯登电桥失衡输出与压力成正比的电压信号，经温度补偿、放大和V/I转换，输出4-20mA二线制电流信号。

2. 主要技术指标

常规精度±0.5%FS，可选±0.25%FS；供电电压12～36VDC（典型24VDC）；量程覆盖负压到数十兆帕的常用区间；过载能力约200%FS；长期稳定性约±0.2%FS/年；介质温度常规-25～85℃，特殊需求可定制；防护等级IP65。

3. 输出与通讯

常规输出4-20mA二线制，可选0-5V、0-10V三线制电压输出，RS485通讯型带Modbus协议可供多台组网，部分型号可配现场LED或LCD数显表头。

4. 过程连接与材质

过程连接可选M20×1.5、G1/2、G1/4等常用螺纹，接液材质可选304或316L不锈钢，密封圈材质按介质温度选用。

四、赫斯曼接头接线方法

1. 两线制4-20mA接线

二线制电流输出为变送器主流接法：1号端子接电源正（红色线），2号端子接信号正（黑色线），供电与信号共用回路。

2. 三线制电压输出接线

电压输出为三线制：1号端子接电源正（红色），2号端子接公共地（黑色），3号端子接输出正（蓝色或绿色）。

3. 屏蔽与布线

信号电缆应采用屏蔽电缆，屏蔽层单端接地；电缆远离变频器和动力电缆敷设，避免高频干扰导致输出波动。

4. 操作要点

松开顶部十字螺钉取出插头，撬出接线座，穿入电缆并压接端子，恢复插位并锁紧压线帽。接线前确认断电，核对端子定义后再送电测试。

五、产品主要特点

1. 精小结构，直接安装

全不锈钢紧凑结构，体积小重量轻，螺纹直接安装于测压口，高空、狭小空间安装方便。

2. 电路保护完善

具备反向极性保护、过压保护、限流保护功能，接线正负接反不会损坏变送器，异常时自动限流保护。

3. 温漂小、稳定性好

激光调阻温度补偿，温度漂移约0.02%FS/℃，年稳定性0.2%FS，长期使用免频繁校验。

4. 抗过载抗冲击

过载能力约200%FS，抗冲击、抗振动，适合泵口、压缩机等压力波动大的场合。

5. 维修更换快捷

赫斯曼插拔式接线，备表替换分钟级完成，减少装置非计划停机时间。

6. 质量管控规范

安徽天康集团对每台变送器进行精度校验、密封试验和绝缘检测，出厂附带检验记录。

六、典型适用场景

1. 液压与气动系统

液压泵站、注塑机、工程机械的压力监测，振动大、波动频繁，抗过载结构适用性好。

2. 给排水与暖通

供水管网、水泵出口、中央空调水系统的压力测量，测点多、维护量大，插拔接线优势明显。

3. 化工与环保

工艺管道、废气处理系统压力监测，按介质腐蚀性选316L接液材质。

4. 空压与气体

空压机、储气罐、制氮设备压力监控，常规配置即可满足。

5. 设备配套

作为泵、阀、成套设备的配套部件批量装机，统一接口便于现场安装和售后维护。

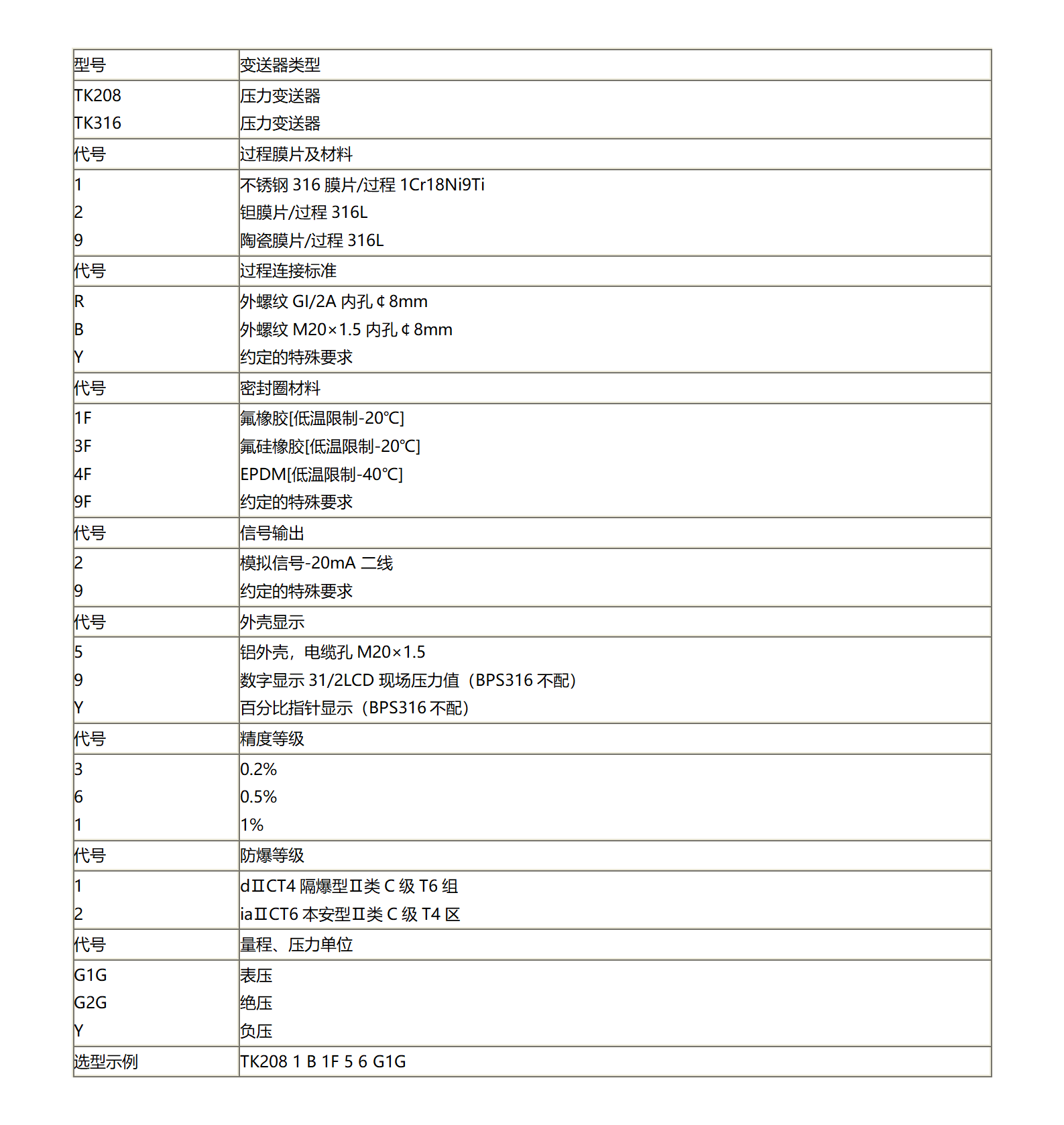

七、选型注意事项

1. 确认量程与过载

按工作压力选取量程，使常用压力落在量程60%～70%区间；泵口等冲击大的场合核算过载能力。

2. 匹配介质与材质

提供介质名称、温度、腐蚀性，确定接液材质和密封圈材质，强腐蚀介质选316L并注意密封兼容性。

3. 明确信号制式

控制系统为电流回路选4-20mA两线制；需要多台组网或远程诊断选RS485型；上位机需电压信号的选三线制电压输出。

4. 确认过程接口

核对测压口螺纹规格，M20×1.5、G1/2、G1/4等常见规格可选，非标接口可定制。

5. 环境防护核算

户外安装确认IP65适用，长期浸水或水淹场合应改选IP68电缆出线结构。

6. 选择正规厂家

变送器的一致性依赖标定和补偿工艺，应选择具备生产资质和完善检测手段的厂家。安徽天康集团可提供完整产品资料和技术支持。

八、常见问题解答（FAQ）

Q1：赫斯曼接头和普通电缆出线怎么选？

测点集中、维护频繁的场合选赫斯曼接头，更换仪表不用重新接线；测点分散、布线距离长或要求IP68浸水的场合，选电缆直接出线结构更合适。

Q2：TK316能替代其他品牌的同接口变送器吗？

赫斯曼接口属于通用工业标准，电气制式和接口尺寸一致的产品可以互换。替代前核对量程、信号制式和过程接口，必要时与厂家技术人员确认。

Q3：接线时正负极接反会烧表吗？

不会。TK316具备反向极性保护，正负接反不损坏仪表，纠正接线后正常工作。

Q4：安徽天康集团能否提供带数显的赫斯曼接头型号？

可以。赫斯曼接头上可加装一体式数显模块，显示压力值或输出电流，订货时注明显示需求，部分结构形式不接数显，下单前确认即可。

Q5：订货时需要注明哪些内容？

需注明量程、压力类型（表压、绝压、负压）、精度等级、输出信号、过程接口、接液材质、显示形式及密封圈材质等信息，信息完整才能准确配货。

九、结语

TK316精小型扩散硅压力变送器以赫斯曼插拔接线、小巧机身和稳定性能的组合，把压力测量现场最麻烦的接线维护环节变得简单高效。选型时把量程、材质、信号制式和接口规格确认清楚，是仪表长期稳定运行的基础。

安徽天康集团长期供应TK316系列精小型压力变送器，产品规格齐全、支持按需定制，并配有技术服务团队协助选型与调试。如需了解产品详细参数、获取报价或咨询定制方案，欢迎来电或留言咨询。
