在石油化工、油气储运等行业，储罐和池体的液位监测经常面临易燃易爆环境，普通仪表难以满足安全要求。静压式液位变送器凭借测量原理简单、安装方便的特点，配合防爆认证设计，成为这类场合的常见选择。本文对TK-YB静压式液位变送器的测量原理、产品特点、防爆性能及应用注意事项进行介绍。

一、产品概述

TK-YB静压式液位变送器基于流体静压原理工作：液体中某点的静压与该点到液面的距离成正比，变送器通过测量底部压力并换算得出液位高度。传感器部分投入被测液体中，信号经电路处理转换后输出标准信号，实现液位的连续测量与远传。

该产品由安徽天康集团生产制造，整机取得防爆认证，可用于存在爆炸性气体混合物的工业场所，满足防爆区域的仪表配置要求。

二、工作原理与结构组成

1. 测量原理

变送器投入液体中的传感膜片承受液柱静压，压力信号经敏感元件转换为电信号，再经温度补偿和线性化处理后输出4-20mA标准信号，接入显示仪表或控制系统即可实时监测液位。

2. 结构组成

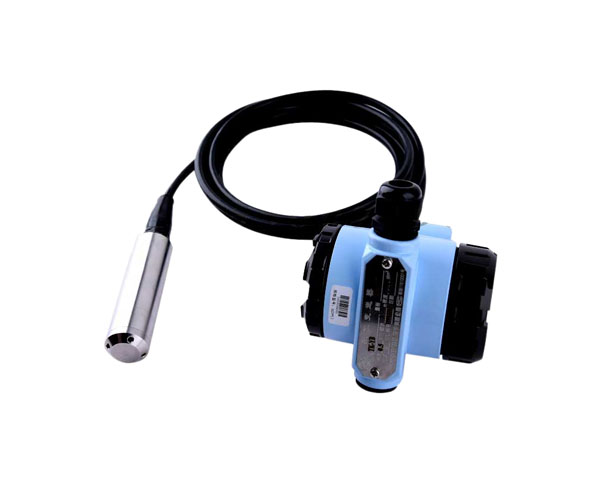

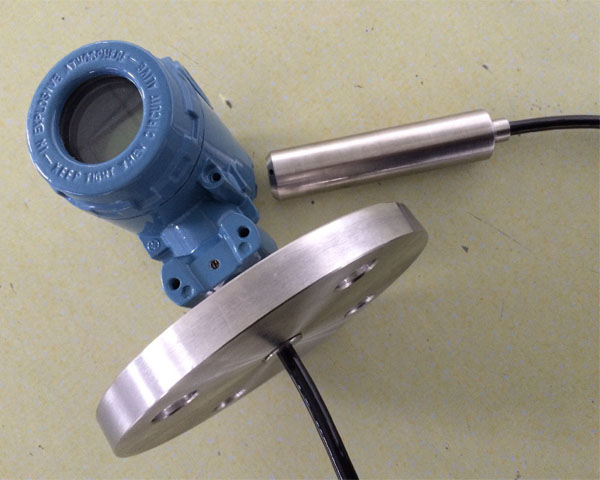

产品主要由投入式传感器、导气电缆、接线盒等部分构成。导气电缆将大气压力引入传感器参考侧，抵消液面上方气压变化的影响，保证测量结果准确。

3. 防爆设计

产品电路和外壳按防爆标准设计制造，取得相应防爆合格证，用户可在防爆区域内规范安装使用。

三、产品主要特点

1. 测量原理简单可靠

静压测量无可动部件，不易受介质颜色、泡沫、蒸汽等因素影响，运行稳定性好。

2. 安装维护简便

投入式安装无需开孔改造，传感器直接投入液下即可，安装工作量小，维护成本低。

3. 防爆认证齐全

产品取得防爆证书，适用于爆炸性危险场所，安全合规性有保障。

4. 温度补偿设计

内置温度补偿电路，减小介质温度和环境温度变化对测量精度的影响。

5. 信号输出稳定

标准电流信号输出抗干扰能力强，远距离传输不失真，方便接入DCS、PLC系统。

四、典型适用场景

1. 石油储运

原油罐区、成品油库等场所液位监测，现场属于防爆重点区域。

2. 化工生产

化工原料储罐、中间槽、反应釜的液位测量，介质多样且环境存在爆炸性气体。

3. 污水处理

污水池、调节池、集水井的液位监控，安装环境复杂，投入式安装优势明显。

4. 矿山与冶金

矿井水仓、尾矿库及冶金循环水池等场合的液位监测，工况较为恶劣。

5. 消防与生活用水

消防水池、生活水箱的液位监测，配合控制系统实现自动补水和报警功能。

五、选型与使用注意事项

1. 确认防爆等级与区域

选购时应明确现场防爆区域划分和所需防爆等级，核对产品防爆证书参数是否匹配。

2. 介质特性确认

提供介质名称、密度、温度、腐蚀性等信息，以便确认传感器材质和结构适配性。

3. 量程与电缆长度匹配

量程应覆盖实际液位变化范围，导气电缆长度需根据安装位置确定并留有余量。

4. 安装位置选择

传感器应安装在液位相对平稳、无剧烈冲击的位置，远离进液口和搅拌区域。

5. 定期校验

建议结合检修周期对仪表进行校验比对，确保长期运行中的测量准确性。

六、常见问题解答（FAQ）

Q1：TK-YB静压式液位变送器的防爆证如何核实？

用户可向供货方索取防爆合格证书复印件，核对证书编号、防爆标志与所购产品型号是否一致，确保证书真实有效。

Q2：测量介质密度变化会影响测量结果吗？

会的。静压法液位测量结果与介质密度相关，密度变化较大的场合，选型时应提供密度范围，由厂家进行参数匹配。

Q3：导气电缆可以加长吗？

导气电缆长度影响使用，加长需由厂家配套处理，以保证导气通道正常，不建议现场自行接驳。

Q4：变送器输出波动较大如何处理？

检查传感器是否受到液体流动冲击、导气管是否堵塞，并排查周围是否有强电磁干扰，逐项排除后一般可以恢复稳定。

Q5：安徽天康集团能否提供选型技术支持？

可以的。用户只需提供介质参数、安装条件和防爆要求，安徽天康集团技术人员即可协助确认产品型号与配置方案。

七、结语

TK-YB静压式液位变送器以结构简单、安装方便、防爆合规等特点，为易燃易爆场所的液位监测提供了实用的测量方案。用户在选型时确认好防爆等级和介质工况，是保障仪表安全准确运行的前提。
