膜片伸进罐里测得才准：TK3051插入式远传变送器结构与选型解析

储罐底部积了一层沥青状的粘稠物，平法兰变送器的膜片贴在罐壁上，介质一干就结垢堵死引压口，仪表读数一天比一天低；反应釜里的高温熔盐，引压管里硅油反复汽化，零点天天漂移。这两类头疼工况的共同解法，就是把感测膜片从罐壁"请进"罐内——插入式远传结构：膜片装在插入筒末端凸出到介质里，变送器本体经毛细管远置到安全位置。本文对TK3051插入式远传变送器的结构原理、技术参数和选型要点进行介绍。

一、产品概述

TK3051插入式远传变送器由变送器本体、毛细管和插入筒式远传装置三部分组成：插入筒式远传装置（EFW型）通过法兰固定在储罐或管道上，感测膜片位于插入筒末端、凸出伸入设备内部直接接触被测介质；介质压力经膜片和毛细管内的填充液传递至远置安装的变送器本体，转换为4～20mA直流信号并叠加HART数字信号输出。

产品属于隔离型测量方案，执行IEC 60092系列等标准及安徽天康集团发布的企业标准，出厂逐台校验并出具检测数据。

安徽天康集团生产的TK3051LT型插入式法兰液位变送器及TK3051DP/GP型带远传装置的差压/压力变送器，插入深度、膜片材质和毛细管长度可按工况定制。

二、为什么选插入式：五种非它不可的工况

1. 粘稠介质防堵

沥青、糖浆、聚合物熔体等高粘度介质，平膜片贴在罐壁上极易被粘附包裹。插入筒把膜片送进介质内部流动区，周边介质不断更新，膜片表面不挂料，读数长期稳定。

2. 易结晶介质防堵

导压管引出易固化结晶的介质（烧碱、硫酸、部分盐溶液），引压口一堵整表报废。膜片深入介质本体，结晶层无法封闭膜片，配合冲洗口定期冲洗即可维护。

3. 高温介质隔离

介质温度200℃～400℃时，普通变送器硅油充灌液会汽化膨胀。远传结构把变送器本体远远移开，毛细管内填充高温硅油或氟油，介质热量沿毛细管长路径衰减，本体工作在常温环境。

4. 强腐蚀介质隔离

介质对变送器接头和敏感元件有腐蚀作用时，只有插入筒和膜片接触介质，选用哈氏合金或钽膜片即可，变送器本体用普通材质，成本大幅下降。

5. 卫生与防污染

制药、食品行业需防止介质污染和交叉污染，插入式膜片无死角、易冲洗消毒（可选卫生级膜片表面光洁认证），换批清洗方便。

三、结构组成

1. 插入筒式远传装置

插入筒直径76.2mm（3″）或101.6mm（4″），材质316不锈钢或哈氏合金；膜片位于插入筒末端凸出面，材质可选316L、哈氏C-276、蒙乃尔、钽等；插入深度按罐壁沉积层厚度选50mm、100mm、150mm等规格，保证膜片越过沉积层进入真实介质区。

2. 毛细管

304不锈钢毛细管，外径3mm壁厚1mm，标准长度1.5m、3.0m、4.5m、6.0m、7.5m可选；管内填充硅油（常规）或氟油（高温、真空工况）；毛细管越长，温度附加误差和响应时间越大，在满足安装距离前提下选最短长度。

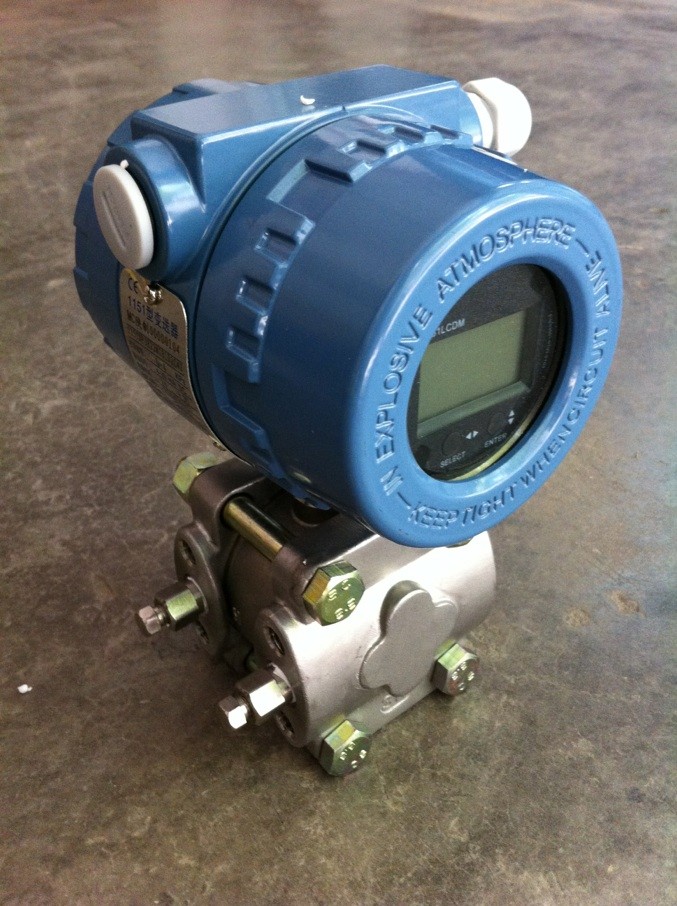

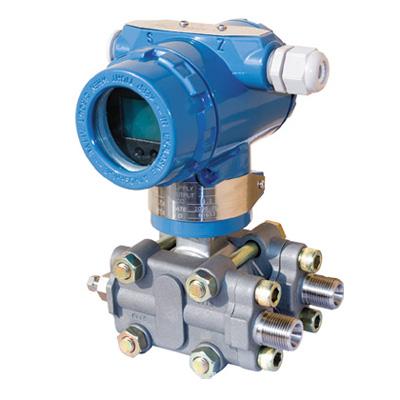

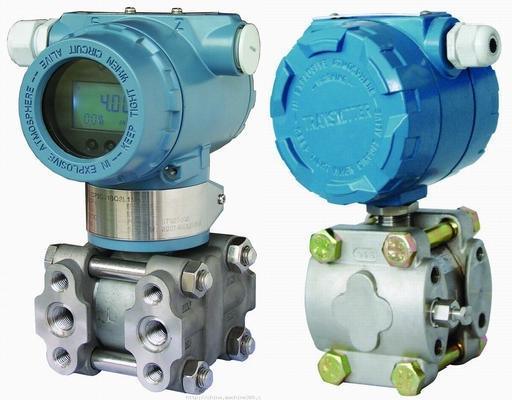

3. 变送器本体

采用δ室电容式传感部件，精度0.075%，量程比100:1，HART协议通讯，支持本地和远程组态；外壳防护IP65，可选隔爆ExdⅡC T4/T6或本安ExiaⅡC T4/T6防爆型。

四、主要技术参数

五、与平法兰式、一体式的选用分界

分界口诀：罐壁干净选平法兰，罐内有沉积选插入筒，管道测压选螺纹式——先摸清罐内沉积层厚度和介质流动性，再定膜片位置。

六、典型适用场景

1. 石化储罐

重油、渣油、沥青储罐的液位测量，罐底沉积层厚，插入筒越过沉积层测真实液位。

2. 化工反应釜

高温熔盐、聚合物反应釜的压力测量，远传结构隔离高温，本体常温工作。

3. 制药配料罐

糖浆、浸膏等高粘度介质的卫生级液位测量，可选卫生认证膜片。

4. 氯碱与盐化工

烧碱、结晶盐溶液储罐，防结晶堵膜片，哈氏合金或钽膜片耐强腐蚀。

5. 造纸黑液罐

黑液、绿液等强污染介质，插入式膜片防挂料，冲洗维护方便。

七、选购注意事项

1. 插入深度按沉积层厚度定

提供罐内沉积层厚度、介质粘度和流动性，由厂家核算插入深度——插浅了膜片埋在沉积物里读数偏低，插深了影响搅拌桨。

2. 膜片材质按介质化学性选

提供介质名称、浓度、温度，核对316L、哈氏C-276、蒙乃尔、钽的化学兼容性，强腐蚀介质选高等级膜片。

3. 毛细管越短越好

温度附加误差和响应时间随毛细管长度增加，安装距离允许的前提下选最短规格；穿越高温区时加隔热或选氟油充灌。

4. 高温工况确认充灌液

介质温度超过硅油适用上限时改选氟油充灌，并核对膜片和毛细管的温度等级。

5. 差压双远传核算迁移

密闭容器差压液位选双远传装置时，提供上下法兰间距和介质密度，核算量程迁移。

6. 防爆按区域选

爆炸危险场所选本安或隔爆型，核对防爆证书与现场区域划分匹配。

7. 选择正规厂家

远传装置的焊接密封、真空充灌工艺决定长期稳定性，应选择工艺成熟、逐台出具检测数据的厂家。安徽天康集团可提供选型计算和安装图纸。

八、常见问题解答（FAQ）

Q1：插入式和平法兰式价格差多少？

插入筒式因插入筒加工和深焊缝工艺，比同规格平法兰式高约10%～20%。罐内有沉积层的工况，平法兰堵膜后维护成本远高于差价——按工况选，不按价格选。

Q2：膜片插入罐内会被搅拌桨打到吗？

选型时提供搅拌桨位置和旋转半径，厂家核算插入深度和安装方位避开桨叶扫掠区；必要时选短插入筒加导流护罩。

Q3：毛细管最长能做多长？

标准规格最长7.5米。超长毛细管带来更大的温度附加误差和响应滞后，超过标准长度需与厂家专项确认。

Q4：安徽天康集团能否提供双法兰远传差压型？

可以。单插入、双插入组合，平法兰加插入筒混合组合均可定制，按容器结构和介质特性确认方案。

Q5：订货时需要注明哪些内容？

需注明测量类型（压力/差压/液位）、量程范围、介质名称和特性（温度、压力、粘度、腐蚀性）、沉积层厚度、膜片和插入筒材质、插入深度、毛细管长度、充灌液要求、防爆等级和过程连接规格。

插入式远传变送器的选型逻辑一句话：膜片位置决定仪表寿命——罐壁干净平法兰就够，罐内有沉积必须把膜片送进介质里，高温腐蚀再把变送器本体远远挪开。三项条件对号入座，这类"难测介质"就有了稳定的测量方案。

安徽天康集团长期供应TK3051LT型插入式法兰液位变送器及TK3051DP/GP型带远传装置的差压/压力变送器，插入深度、膜片材质和毛细管规格齐全，支持按需定制并提供技术支持。如需了解产品详细参数、获取选型方案或索取样本，欢迎来电或留言咨询。
