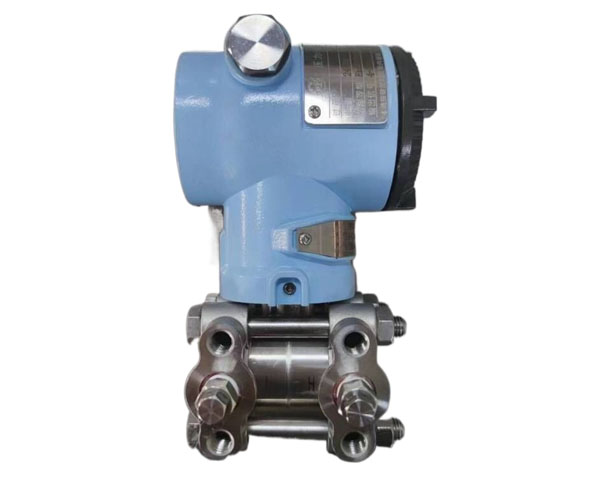

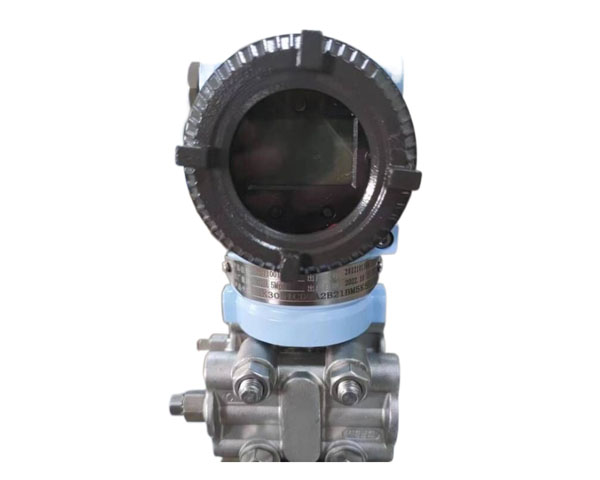

TK1151系列压力变送器

TK-1151系列电容式变送器是本公司引进国外先进制造技术和设备，并吸取了国外同类产品的先进工艺，变送器电子元器件和关键零部件均选用国际上高质量产品，并以优惠的价格供给国内外用户，深受广大用户欢迎。

TK-1151智能型压力变送器采用集成电路和表面封装工艺，在模拟型变送器的基础上增加了通讯、查询、测试、组态等功能，不但提高了标定精度，而且改善了环境温度补偿效果，大大提高了变送器的质量。

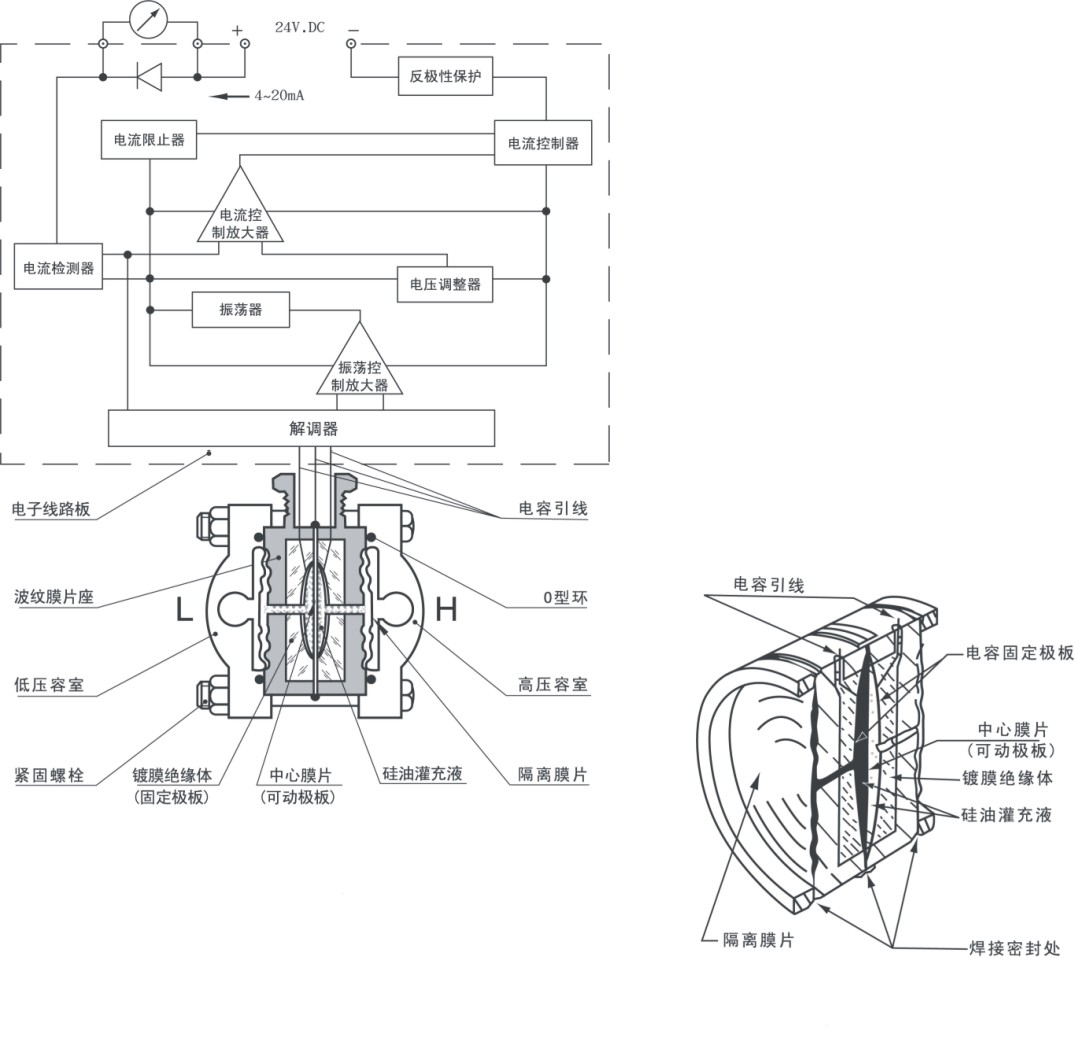

■ 结构和及工作原理图

  电容式压力、差压变送器主要由实现压力/电容转换的δ室敏感部件和将电容转换成二线制4～20mA.DC的电子线路板组成。当过程压力从测量容室的两侧（或一侧）施加到隔离膜片后，经硅油灌充液传至δ室的中心膜片上，中心膜片是一个边缘张紧的平膜片，在压力的作用下，产生相应的位移（最大约0.1mm），该位移即形成差动电容变化，并经电子线路板的解调、振荡和放大，转换成二线制的4～20mA.DC输出信号，输出电流与过程压力的大小成正比。

■ TK1151通用技术性能和参数：

●输出信号：4～20MA.DC二线制（模拟）

　　　　　　二线制4～20mA直流信号上叠加数字信号，由用户选择线性或开方输出。（智能）

●供电电源：12～45V.DC(详见负载特性图)

●电源影响：<0.005%/V

●负载影响：电源稳定时，无负载影响。

●迁移特性：最大正迁移量500%

　　　　　　最大负迁移量600%

注：

①负迁移量的绝对值，不大于一个工程大气压。

②迁移后的上限或下限绝对值，均不应超过最大测量范围的上限值。

③差压流量变送器迁移会破坏开方特性，故不能进行迁移。

④绝对压力变送器不能进行负迁移。

●阻尼：通常可在0.2～1.67秒之间可调，当灌充惰性液或带远传装置时，时间常数会增大。

●启动时间：<2秒，不需预热

●工作环境：环境温度见第45页的表1

环境湿度 0～100%

●防护特性：防护能力 IPS-65

●防爆类型：隔爆型 Exd II BT4-6

本安型 Exia IICT5

●静压影响：DP类零位误差：对于14MPa，±0.1%最大量程限值或±0.25%最大量程限值(量程代号为3)，在管道压 力下通过调零给予校正。

HP类零位误差：±0.5%最大量程限值，对于32MPa在管道压力下通过调零给予校正。

●电磁辐射影响：0.05%最大量程值，接受辐射频率27～500MHz，试验场强3V/m。

●指示表(%)：电流表 标尺长44.5mm 精度±2%

液晶数显 精度±0.2%

●振动影响：任何方向200Hz振动时，±0.05%/g。

●安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来消除。

●重量：1151系列重量为5.4Kg（不包括附件）；注：3051系列3.9Kg(不包括附件)

■ TK1151系列压力变送器 特点：

  1、品种齐全、精度高、稳定性好。

2、采用二线制的工作方式。

3、敏感元件采用固体化结构，小型坚固，抗振能力强。

4、量程和零位可要外部连续调节

5、主要部件可与1151同类产品进行互换

6、关键零部件、电子元件及接插件均采用国际上高质量产品。本系列产品可靠性好，质量稳定，故障率少。

7、正迁移可达500％，负迁移可达600%（最小量程时）

8、阻尼可调

9、LCD3-1/2位移晶显示指示器和指针式指示表。

■ TK1151典型产品外形尺寸外形尺寸图：

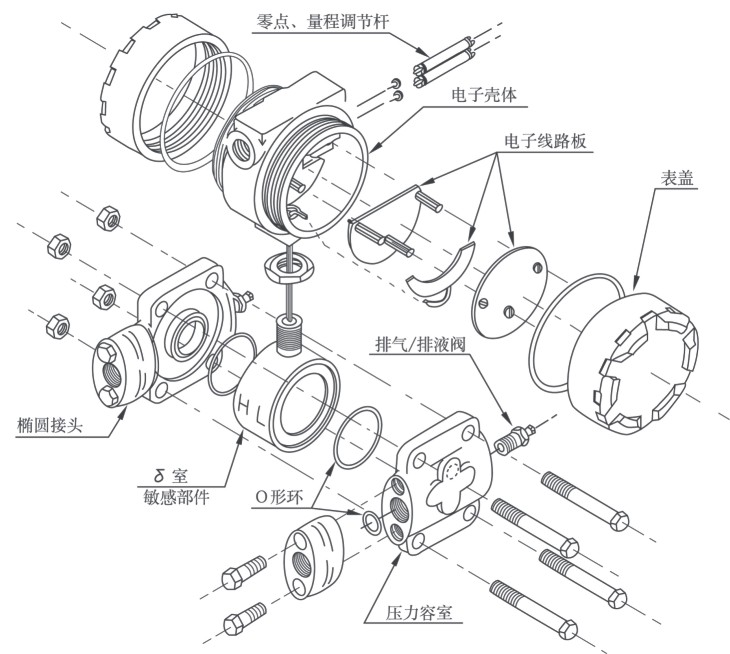

■  TK1151典型产品装配分解图：

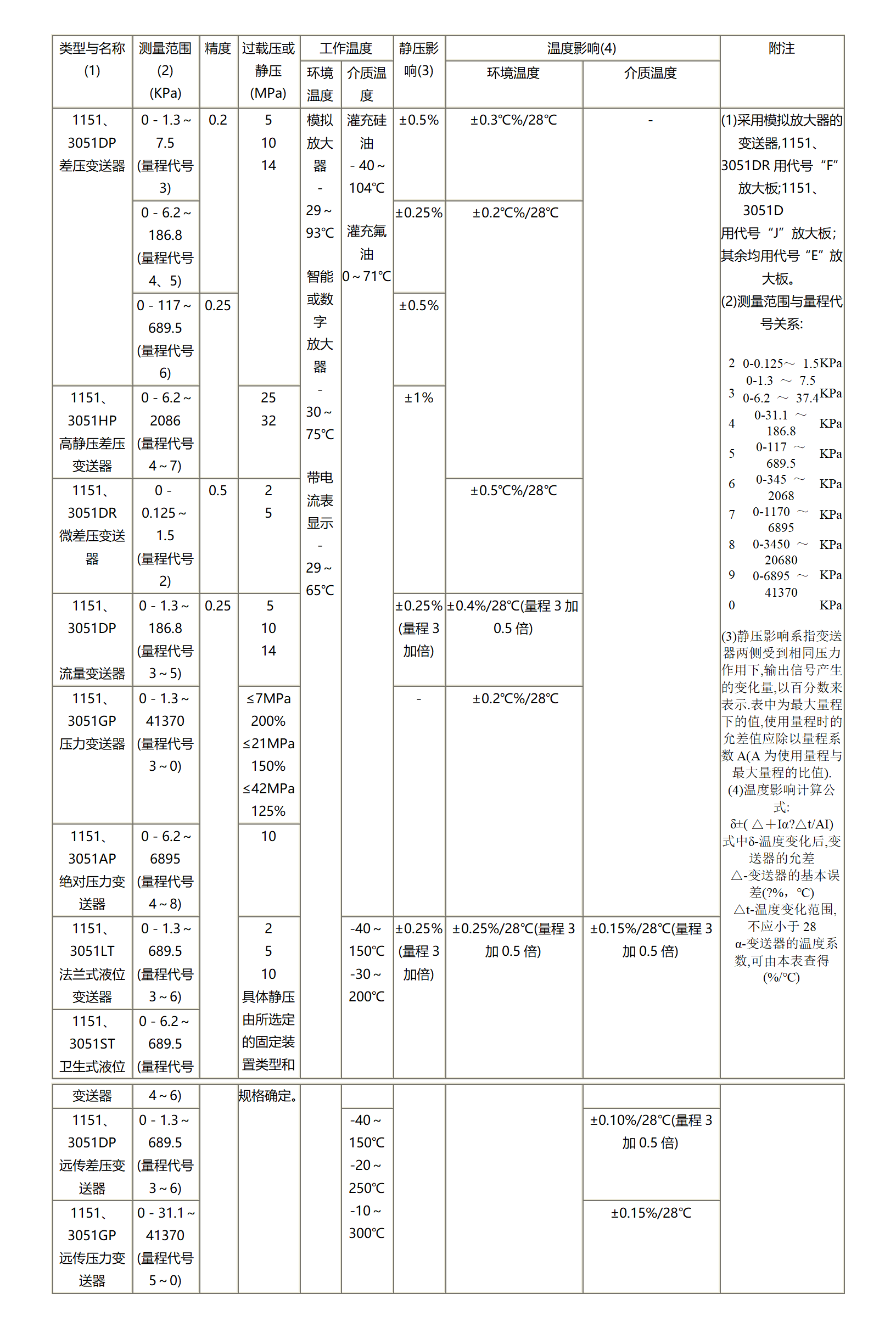

■ TK1151系列压力变送器主要技术性能一览表 ：

■ TK1151系列压力变送器 性能：

    工业领域中最佳的总体性能±0.15%，令回路性能最优化五年稳定性±0.15%，可大大降低效验和维护费用更快的动态响应，可降低过程的可变性引进技术可实现全面测量方案。

■  产品细分：

1151DP差压变送器

1151DR 微差压变送器

1151HP高静压差压变送器

1151AP绝对压力变送器

1151GP压力变送器

1151LT法兰安装液位变送器

1151DP远传差压变送器

1151GP远传压力变送器

■  主要产品：

1151DP,GP和AP型差压、表压和绝压变送器

※ 性能优越:精度0.1%,量程比40:1

※ 差压测量范围：6inH2O至1,000psi(1.5-6900kpa)

※ 表压测量范围：6inH2O至6,000psi(1.5-41370kpa)

※ 绝压测量范围：150inH2O至1,000psi(37.4-6900kpa)

※ 智能、模拟或低功耗电路结构、坚固、抗振

※ 模块化结构,阻尼可调,本机零点与量程就地调整

1151HP型高静压差压变送器

※ 性能优越：精度0.1%，量程比40：1

※ 差压测量范围：150inH2O至300psi（37.4-2068kpa）

※ 在4500psi（31026kpa）高静压下，可实现差压的精度确测量

※ 硅油和惰性液充液

※ 模块化结构，阻尼可调，本机零点与量程就地调整

1151LT型法兰安装式液位变送器

※ 液位测量精度0.2％

※ 测量范围：0-25至0-8315inH2O（0-6.2至0-2068kPa）

※ 平膜片式，2-，4-和6-英寸伸出式膜片

※ 多种灌充液选择，可满足各种应用要求

※ 阻尼可调，本机零点与量程就地调整

■ TK1151系列压力变送器安装及引压连接方式：

■ TK1151系列压力变送器选型图：

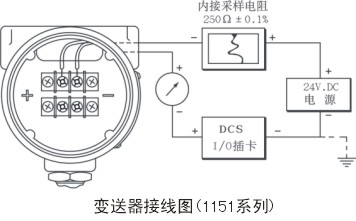

■ TK1151系列压力变送器接线图：
