中小量程压力测量怎么选：TK208扩散硅压力变送器的原理与性能解析

管道水压、液压系统压力、储罐气压……工业现场中大量测点并不需要电容式智能变送器那样高的配置，要求的是测得准、价格低、装得上。扩散硅压力变送器正是这个需求区间的主流产品：原理成熟、结构小巧、性能稳定。TK208系列是其中应用广泛的型号之一，量程从负压到60MPa，基本覆盖中小量程压力测量的常见范围。本文对其工作原理、技术参数和选型方法进行介绍。

一、产品概述

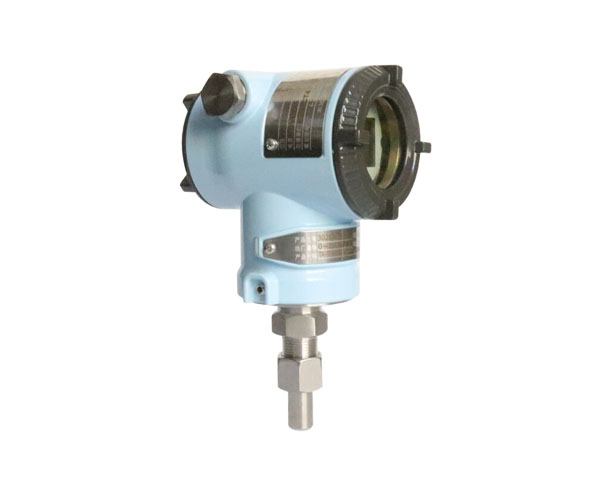

TK208扩散硅压力变送器选取进口高性能隔离式扩散硅传感器，采用先进制造工艺，具有同类进口变送器的坚固性和可靠性，适用于各种工业领域中腐蚀性介质的表压、绝压和负压检测。产品结构小巧，业内也常称小巧型压力变送器；价格经济，也有经济型压力变送器的叫法。

该系列产品由安徽天康集团生产制造，可与动圈式指示仪、数字压力表、电子电位差计配套使用，也能与智能调节仪或计算机系统配套，参与过程控制。

二、工作原理与结构

1. 扩散硅压阻原理

被测介质压力作用于不锈钢隔离膜片，通过隔离硅油传递到扩散硅压力敏感元件。扩散硅芯体是在单晶硅片上通过扩散工艺形成惠斯登电桥，压力使膜片产生微小形变，电桥失衡输出与压力成比例的电压信号，经补偿技术、信号处理技术转换为标准电流信号。

2. 全固态测量结构

敏感元件不直接接触被测介质，通过膜片和硅油传递压力，感受、转换、检测在同一元件上完成，无机械传动环节，结构稳定、抗振动、响应快。

3. 信号输出

传感器信号经高性能电子放大器转换，输出二线制4-20mA统一信号，供电与信号共用一对导线，现场布线简单。

三、主要技术参数

1. 电气参数

电源24V.DC，输出4-20mA二线制；负载在0～600Ω范围内维持恒流输出，满足大多数控制系统回路负载要求。

2. 量程与调节

量程范围-100kPa～0～60MPa，覆盖负压、低压到高压的常用区间；零位可调范围±5%F·S，量程调节比3:1以上。

3. 精度与稳定性

精度等级±0.5%，可选0.2级或1.0级；稳定性±0.2%F·S，长期使用漂移小。

4. 环境条件

过程温度-20～60℃，环境温度适应工业现场常规范围；过压极限为2倍上限压力，抗过载能力较强。

5. 防爆形式

隔爆型dⅡCT4、本安型iaⅡCT6，可根据现场危险区域划分选择对应防爆型式。

6. 过程连接与材质

过程连接可选G1/2A外螺纹或M20×1.5外螺纹，内孔φ8mm；过程膜片材质有316L不锈钢、钽膜片、陶瓷膜片可选；密封圈可选氟橡胶、氟硅橡胶、EPDM，低温限制最低至-40℃。

7. 显示配置

外壳可选铝外壳配电缆孔，现场显示可选LCD数字显示压力值或百分比指针显示，也可选无显示型。

四、产品主要特点

1. 性能价格比高

进口传感器加成熟工艺，性能接近同类产品主流水平，价格优势明显，适合测点数量多的项目批量配置。

2. 过程直接安装

螺纹直接安装于管道或设备接口，无需安装支架和引压管路，节省安装材料和人工。

3. 温度特性好

传感器和电子线路均有温度补偿设计，环境温度波动对测量结果影响小。

4. 综合精度高

±0.5%的综合精度满足常规过程测量和控制要求，重要测点可选0.2级。

5. 体积小巧重量轻

整机重量约1kg，体积小巧，高空、狭小空间安装方便。

6. 质量管控规范

安徽天康集团对每台变送器进行精度校验、密封试验和绝缘检测，出厂附带检验记录，确保产品性能符合标准。

五、典型适用场景

1. 给排水与暖通

供水管网压力、水泵出口压力监测，量大面广，经济型配置正合适。

2. 石油化工

工艺管道压力测量，腐蚀性介质可选钽膜片或陶瓷膜片。

3. 冶金与机械

液压系统、润滑系统、空压系统的压力监测，抗振动结构适应车间环境。

4. 电力行业

辅机水系统、气系统的压力测点，配合控制系统实现远程监视。

5. 环保与水务

污水处理曝气压力、管网压力监测，防水防尘外壳适应户外安装。

六、选型与安装注意事项

1. 合理选择量程

按系统最大稳态工作压力选择量程，让工作压力落在量程的60%～70%区间，兼顾精度和抗冲击能力，避免水锤、泵启停冲击损坏芯体。

2. 匹配膜片材质

提供介质名称和腐蚀性，常规介质选316L膜片，强腐蚀介质选钽膜片，磨损性介质选陶瓷膜片。

3. 确认接口规格

核对现场接口螺纹与产品过程连接是否一致，安装时确保密封，密封圈材质按介质温度选择。

4. 核实防爆要求

危险场所必须选用对应防爆型式并核对防爆证书，隔爆型与本安型的配套要求不同，应提前确认。

5. 规范安装

变送器宜垂直安装于压力接口，露天安装加防雨措施，多雷地区加装防雷保护并可靠接地；接线严格按说明书进行。

6. 零点和满度调整

安装后无压状态调零位使输出4.00mA，加至满量程压力调满度使输出20.00mA，重复两三次直至符合要求。

七、常见问题解答（FAQ）

Q1：TK208和TK316有什么区别？

两者同属扩散硅变送器系列，测量原理和技术参数基本一致，主要区别在于结构形式和配置组合，选型时按安装空间和显示需求选择，具体可与厂家技术人员确认。

Q2：扩散硅和电容式压力变送器怎么选？

中小量程、常规精度要求、预算敏感的场合选扩散硅更经济；需要HART通讯、自诊断、高量程比的场合选智能电容式变送器更合适。

Q3：量程能现场调整吗？

零位可在±5%F·S范围内调整，量程调节比3:1以上，小范围迁移可以现场进行；大幅变更建议由厂家重新标定。

Q4：安徽天康集团能否提供带数显的TK208？

可以。显示配置有无显示、LCD数字显示、百分比指针显示可选，订货时注明即可，部分结构形式不配数显，下单前可与销售确认。

Q5：订货时需要注明哪些内容？

需注明量程范围、压力类型（表压、绝压、负压）、膜片材质、过程连接规格、密封圈材质、显示形式、精度等级及防爆等级等信息，按选型代码逐项确认可确保配货准确。

八、结语

TK208扩散硅压力变送器以原理成熟、结构小巧、性价比高的特点，成为中小量程压力测量场合的常用选择。选型时把量程、材质、接口、防爆四个要素核对清楚，仪表就能稳定可靠地服务现场。

安徽天康集团长期供应TK208系列扩散硅压力变送器，产品规格齐全、支持按需配置，并配有技术服务团队协助选型与调试。如需了解产品详细参数、获取报价或咨询选型方案，欢迎来电或留言咨询。
