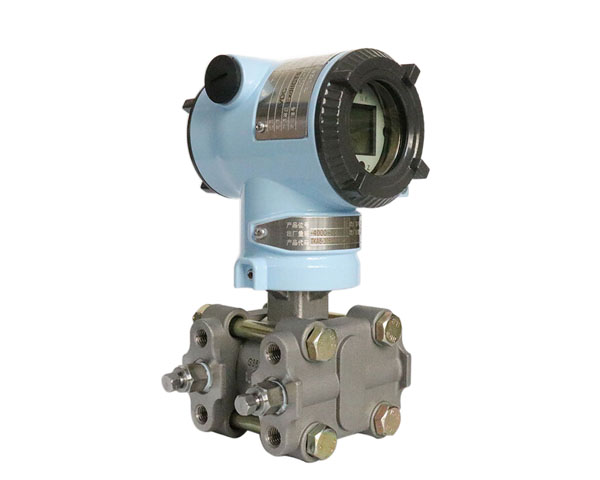

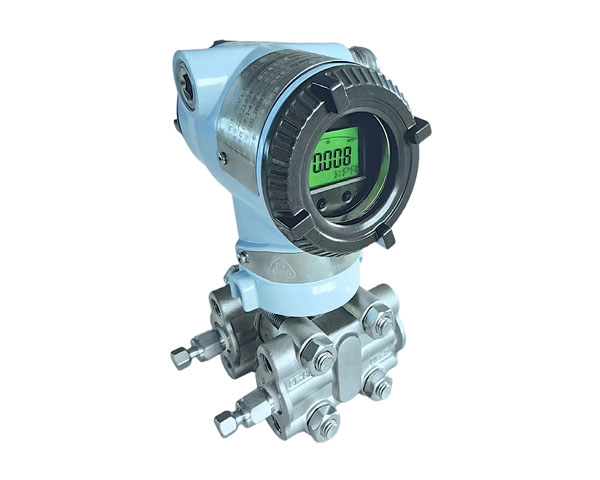

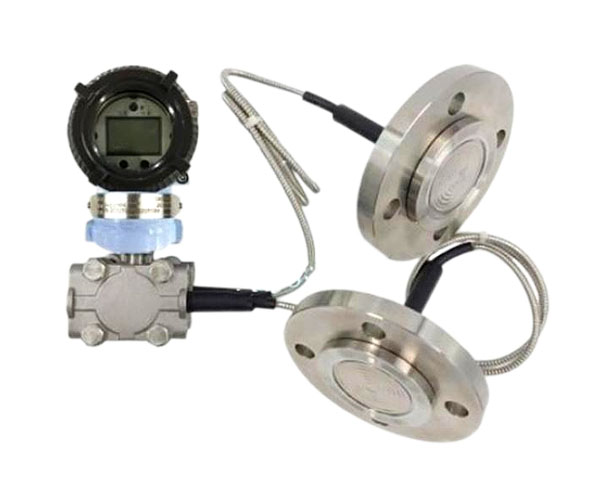

TK3051HP智能高静压差压变送器

TK3051HP智能高静压差压变送器用于高工作压力环境下测量液体、气体或蒸汽的液位、密度和压力，然后转变成4～20mA DC信号输出。LD3051HP可与HART手操器相互通讯，通过它们进行设定、监控等。 它选用高静压膜盒，所谓静压就是当压力变送器两侧所加压力相同时其输出电流应为4mA，但普通差压变送器当两侧压力同时增大到25MPA以上其输出难以保证在4mA。故高静压差压变送器多用于流量、液位测量且压力较高的场合，主要适用于石化和电站高压装置的差压变送器，由于其耐压高达32MPa，并可承受单向过载压力而不被损坏，因此能可靠地用于高压系统的差压测量。

■ TK3051HP智能高静压差压变送器性能参数：

1. 性能规格

(零基准校验范围，参考条件下，硅油充液，316L不锈钢隔离膜片。)

1.1. 参考精度

±0.1%校验量程

1.2. 稳定性:

6个月，±0.1%URL

1.3. 环境温度影响

零点误差：±0.2%URL/56℃

总体误差：±(0.2%URL+0.18%校验量程）/56℃

1.4. 静压影响

1.4.1.零点：

在31027kPa静压下,为±2.0%URL。零点误差可在线通过调零修正。

1.4.2.量程：

可修正至±0.25%输出读数/ 6895kPa

1.5. 振动影响：

在任意轴向上，200Hz下振动影响为±0.05%URL/g

1.6. 电源影响：

小于±0.005%输出量程/伏特。

1.7. 负载影响：

没有负载影响，除非电源电压有变化。

1.8. 电磁干扰/射频干扰（EMI/RFI影响）

由20至1000MHz，场强达至30V/M时，输出漂移小于±0.1%量程。

1.9. 安装位置影响

零点漂移至多为±0.25kPa。所有的零点漂移都可修正掉；对量程无影响。

■ TK3051HP智能高静压差压变送器功能规格：

2. 功能规格

2.1. 测量范围：见选型表

2.2. 零点与量程

可用本机量程和零点按钮调整，或用HART手操器远程调整。

2.3. 零点正、负迁移

零点负迁移时，量程下限必须大于或等于-URL；零点正迁移时，量程上限必须小于或等于+URL。校验量程必须大于或等于最小量程

2.4. 输出

4～20mA DC，用户可选择线性或平方根输出，数字过程变量叠加在4～20mA DC信号上，可供采用HART协议的上位机使用。

2.5. 阻尼时间常数

时间常数可调，以0.1秒递增， 由最小至16.0秒。

2.6. 环境温度极限

不带液晶表头：-40至85℃

带液晶表头：-30至60℃

2.7. 过程温度极限

充硅油：40至104℃

充惰性液：-18至85℃

2.8. 贮存温度极限

不带液晶表头：-46至110℃

带液晶表头：-40至70℃

2.9. 环境湿度

0-100%相对湿度

2.10. 静压与过压极限

变送器任意一侧加0至31.02MPa压力不会引起损坏。在3.45kPa至31.02MPa的静压范围内工作时符合性能规格要求。

2.11. 容积变化量

小于0.16cm3

■

TK3051HP智能高静压差压变送器安装：

3. 安装

3.1 电源及负载条件

3.2 HART通讯

3.2.1.通讯要求：

要求有一个最小250Ω电阻

3.2.2.通讯距离：

用多芯双绞线时最大可达1.5km，通讯距离因电缆类型而异。

用下述公式可确定电缆长度

L-长度（m或ft）

R-阻抗（Ω，包括电源阻抗）

C-电缆电容（pF/m或pF/ft）

Cf-最大并联电容（pF/m或pF/ft）

■

TK3051HP智能高静压差压变送器物理规格：

4. 物理规格

4.1. 接液部分材质

4.1.1. 接液膜片

316L不锈钢，哈氏合金C-276，蒙乃尔或钽。每种型号的可选材料，参见订货信息表。

4.1.2.容室法兰和过程接头

316不锈钢，哈氏合金C或蒙乃尔。每种型号的可选材料，参见订货信息表。

4.1.3.膜盒垫圈和过程接头垫圈

氟橡胶（还有其他材料可选）。

4.1.4.排液/排气阀

316不锈钢，哈氏合金C，蒙乃尔。每种型号的可选材料，参见订货信息表。

4.2. 非接液部分材质

4.2.1.螺栓

不锈钢

4.2.2.电子外壳

低铜合金铝，符合NEMA 4X。

4.2.3.表盖O型圈

丁腈橡胶

4.2.4.铭牌和位号牌

不锈钢

4.2.5.填充液

硅油或惰性液

4.3. 连接

参见选型表

■

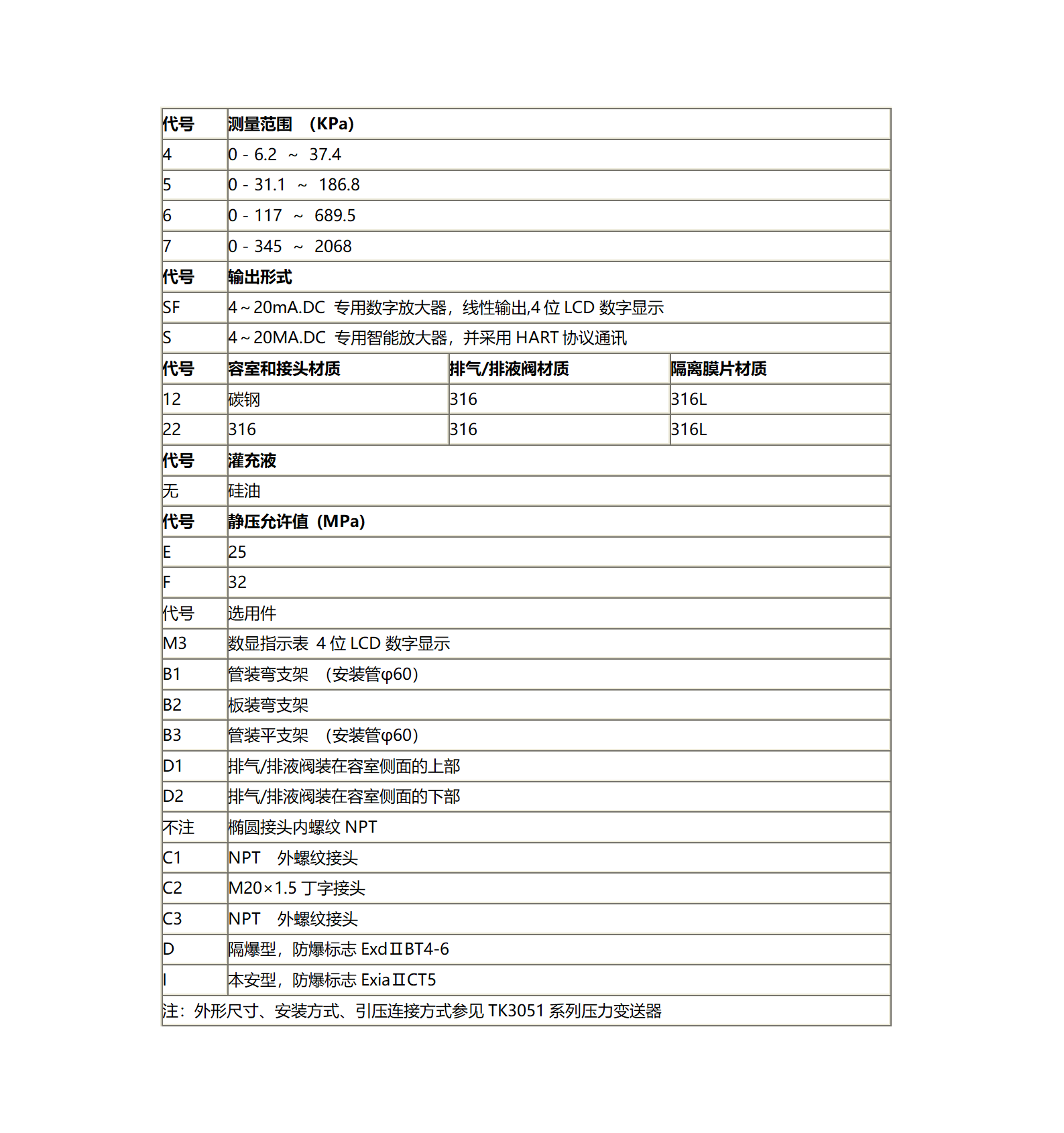

TK3051HP智能高静压差压变送器选型表：
