TK3051GP智能远传压力变送器

TK3051GP智能远传压力变送器也叫单法兰压力变送器，当GP型压力变送器与被测设备之间用毛细管连接即成为GP型带远传压力变送器，是一种通过安装在管道或容器上的远传装置来感受被测压力，该压力经毛细管内的灌充硅油(或其它的液体)传递至变送器的主体，然后由变送器主体内的δ室和放大线路板，将压力或差压转换4～20mA.DC信号输出，与符合HART协议的手操器配合,可以相互通讯，进行设定和监控。

GP远传压力变送器的主体结构与GP压力变送器相同，为了适应不同的安装需求，本系列变送器具有多种形式的远传装置供用户选择。该产品广泛应用于石油、化工、电力、食品、造纸、市政工程等行业。

■ TK3051GP智能远传压力变送器适用场合：

 1、高温下粘稠介质

2、易结晶的介质

3、带有固体颗粒或悬浮物的沉淀性介质

4、强腐蚀或剧毒性介质

5、可消除导压管泄漏污染周围环境现象的发生；可免去采用隔离液时，因测量信号的不稳定，需要经常补充隔离液的繁琐工作。

6、连续精确测量界面和密度

7、远传装置可避免不同瞬间介质的交混，从而使测量结果真实地反映过程变化的实际情况。

8、卫生清洁要求很高的场合

9、如食品、饮料和医药工业生产中，不仅要求变送器接触介质部位符合卫生标准，并且应便于冲洗，以防止不同批量介质的交叉污染。

■ TK3051GP智能远传压力变送器产品特点 ：

  1、逐台进行模拟“在线运行”考核，保证变送器在极限环境温度、介质温度和工作压力(包括正压或真空)下，稳定而可靠地工作。

2、采用“动态型面”远传膜片结构，超载后膜片不会受损；长期工作后精度不会发生变化。

3、选用全熔焊和刚性密封结构的灌充系统，根除了漏油现象的发生。

4、设计新颖的毛细管结合部件，使毛细管得到可靠的保护，在现场使用不易折断。

5、品种、形式和尺寸多样的远传装置，以及丰富的灌充液种类，可以满足各种不同场合的测量需要。

6、可提供各种特殊需要产品，包括高温、高真空、快响应和不等长毛细管(长度≤3米)远传压力变送器。

■TK3051GP智能远传压力变送器技术参数和性能：

输出信号：4～20MA.DC二线制(模拟)

二线制4～20mA直流信号上叠加数字信号，由用户选择线性或开方输出。(智能)

供电电源：12～45V.DC(见下图)

电源影响：<0.005%输出量程/V

负载影响：电源稳定时，无负载影响。

测量精度：调校量程的±0.1%，±0.2

(标配精度为±0.2%，若选择其他精度请在订货选型时注明。)

量 程 比：10：1或100比1

阻 尼：通常可在0.1～16秒之间可调，当灌充惰性液或带远传装置时，时间常数会增大。

启动时间：<2秒，不需预热

工作环境：环境温度 -29～93℃(模拟放大器)

　　　　　　　　　　-29～75℃(数字/智能放大器)

　　　　　　　　　　-29～65℃(带显示表头)

　　　　　环境湿度 0～95%

防护特性：防护能力 IP65

防爆类型：隔爆型 Exd II BT4-6

　　　　　本安型 Exia II CT5

静压影响：零位误差：±0.5%最大量程限值，对于32MPa在管道压力下通过调零给予校正。

电磁辐射影响：0.05%最大量程值，接受辐射频率27～500MHz，试验场强3V/m。

指示表(%)：液晶数显 精度±0.2%

振动影响：任何方向200Hz振动时，±0.05%/g。

安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来修正。

重 量：3.9Kg(不包括附件)

注：

① 远传压力变送器的工作压力还取决于选定法兰的规格。

② 远传装置的工作温度，由所选择的灌充液种类确定。

③ 远传压力变送器则是指一侧的远传装置受到温度作用，所产生的输出变化。

④ 静压和温度影响，均是在最大量程时测得。

⑤ GP型远传压力变送器一侧毛细管长度一般为1.5米，最长不宜超过3米(特殊情况协议商定)。

■TK3051GP智能远传压力变送器分类：

平法兰远传压力变送器RFW

凸法兰式远传压力变送器EFW

扁平式远传压力变送器PFW

螺纹安装式远传压力变送器RTW

卫生式远传压力变送器SSW

螺纹连接式远传装置UCW

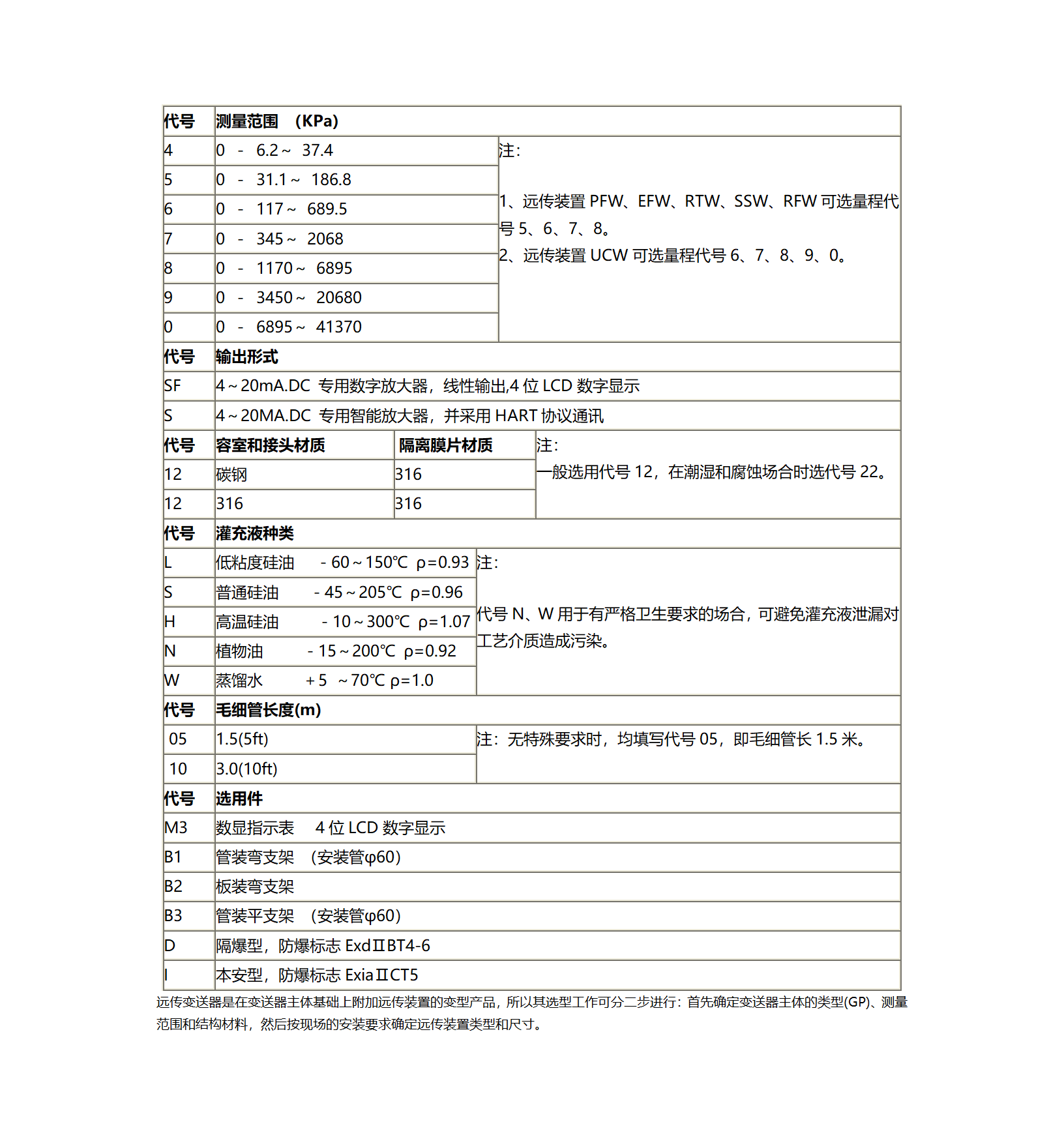

■TK3051GP智能远传压力变送器选型表：

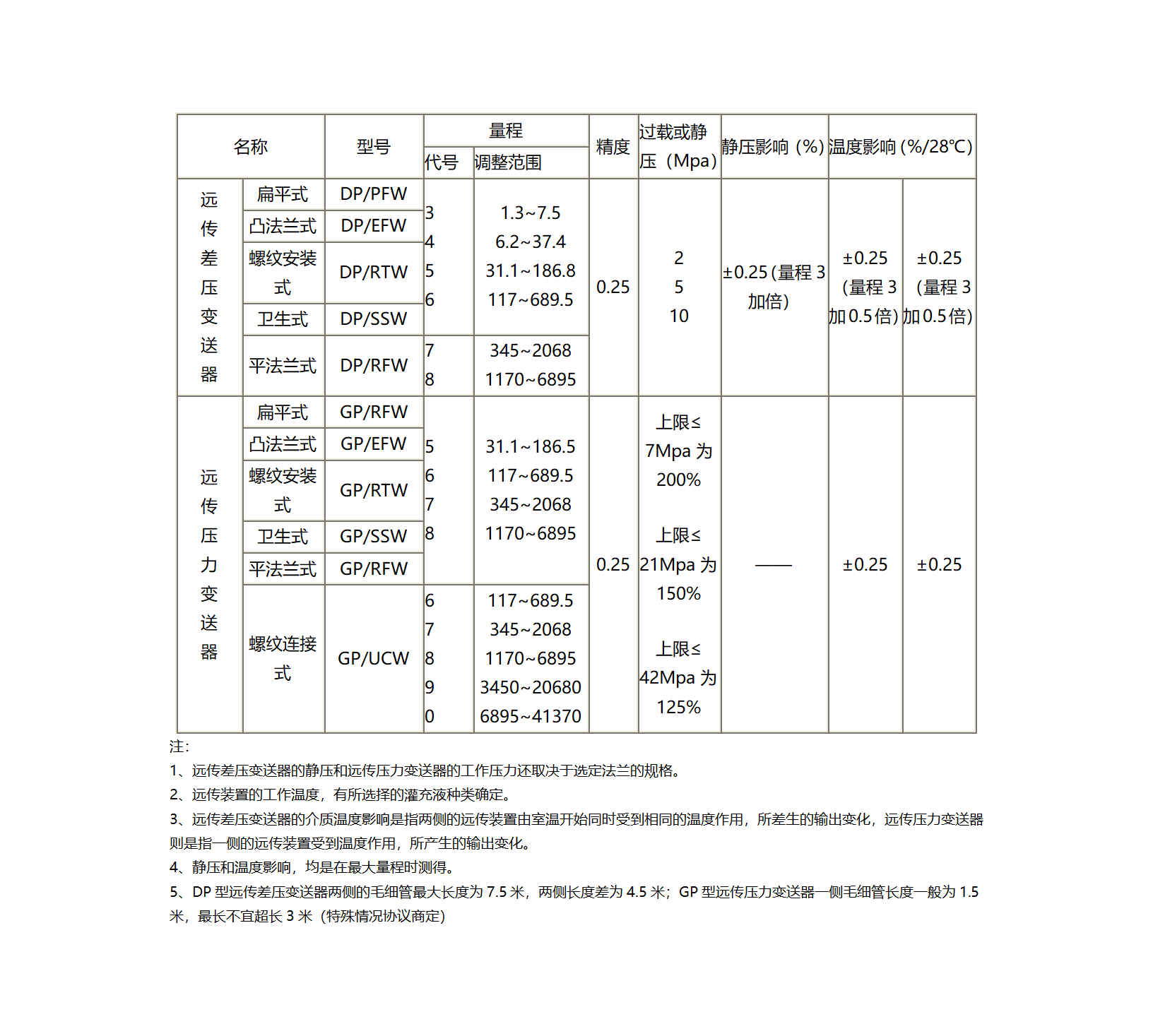

■GP智能远传变送器和DP智能远传差压变送器对比：
