压力变送器选型时，常有人问同一个问题：测管道压力用表压还是绝压？不少项目就栽在这个概念上——真空系统用了表压表、气压波动大的场合没用绝压表，数据始终对不上。TK-3051TG型智能直接安装式压力变送器把这件事变得简单：一个表压型、一个绝压型，共面传感器直接装在取压口上，高精度测量加HART智能通讯，工业现场最常见的压力测点基本都能覆盖。本文对TK-3051TG表压压力变送器和绝压压力变送器的产品特点、技术性能和选型方法进行介绍。

一、产品概述

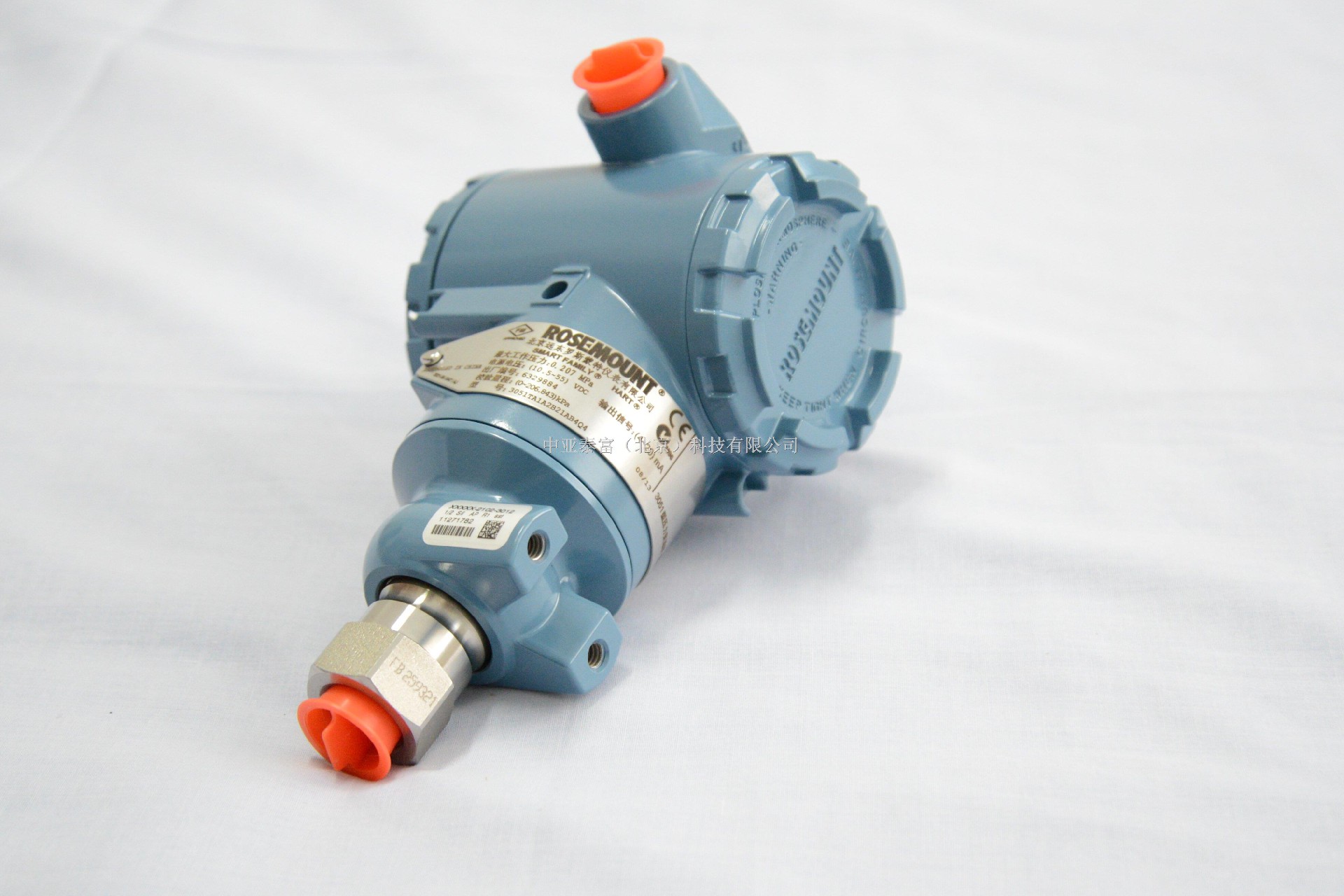

TK3051C-T型智能直接安装式压力变送器由安徽天康集团生产制造（同系列产品见压力变送器栏目），被测介质的压力直接作用于传感器的膜片（不锈钢或陶瓷）上，使膜片产生与介质压力成正比的微位移，引起传感器参数变化，电子线路检测这一变化并转换输出对应压力的标准电流信号。

变送器可用于各种环境下液体、气体或蒸汽的压力测量，输出4～20mA DC信号，并可通过HART手操器相互通讯，进行设定、监控，或与上位机组成现场监控系统。同系列中TG为表压型、TA为绝压型，结构相同、参考基准不同，分别对应不同的测量需求。

产品采用进口传感元件，具有精度高、温漂小、抗变频干扰能力强等特点，安装尺寸与主流3051T型产品兼容，可直接替换使用。

二、表压与绝压的区别

1. 表压测量的参考基准

表压以当地大气压为参考基准，测得的是介质压力高出大气压的部分。测表压时，大气压如同施加在传感膜片的低压侧一样，读数随气压波动而轻微变化。常规管道压力、容器压力、泵出口压力绝大多数场合用表压即可。

2. 绝压测量的参考基准

绝压变送器低压侧始终保持一个参考压力（真空基准），测得的是介质压力高出绝对真空的部分，读数不受大气压波动影响。真空系统、汽轮机冷凝器、气象观测、密闭容器精确计量等场合，大气压变化会引入误差的，应选绝压型。

3. 选型判断口诀

介质是否与大气相通、读数是否随天气波动可接受——满足任一条件用表压；需要排除大气压影响、涉及真空度的工况用绝压。

三、工作原理

工作时，过程压力通过隔离膜片和灌充液传递到传感器中心的传感膜片。传感膜片是一个张紧的弹性元件，位移随所受压而变化，最大位移量约0.1mm，且与压力成正比。两侧的检测元件感知膜片位置变化，将变化量转换为相应的电流信号，经电子线路放大、温度补偿和线性化处理后，输出4～20mA直流信号并叠加基于HART协议的数字信号。

变送器具备低温漂特性，数字温度传感器自动补偿环境温度影响；所有膜头的特性值都存储在传感器膜头中，更换线路板无须重新校验或拆下存储器，维护便利性较好。

四、主要技术参数

1. 测量范围

测量范围-100kPa～0～100Pa～120MPa，覆盖负压、微压到高压的完整区间；表压与绝压型号按分档量程代码订货，具体量程段可按选型表确认。

2. 精度与稳定性

数字精度±0.1%；长期稳定性0.2%，以60个月为考核周期；温度漂移±0.2%FS/56℃，温漂补偿完善。

3. 输出与通讯

二线制4～20mA输出并叠加HART协议，适用于任何使用HART协议的主机或手操器；智能显示表头可对变送器进行软件组态、参数任意设置，液晶显示表头工程单位可以任意选择。

4. 供电电源

12～45V DC供电，一般使用24V DC；回路最大负载由供电电压决定，常规应用无压力。

5. 防爆等级

隔爆型防爆标志Ex dⅡB T4 Gb，本安型防爆标志Ex iaⅡC T6 Ga，分别适配不同危险场所要求。

6. 材质与过程连接

隔离膜片提供316L不锈钢、哈氏合金C、蒙乃尔或钽等材质可选，法兰接头材质与膜片配套；O型环为聚四氟乙烯；壳体材料为聚氨酯涂层铝合金或316不锈钢。过程连接标准M20×1.5，可选1/2NPT、G1/2，也可按用户要求特别定制。

7. 环境条件

工作环境温度常规-40～85℃（带一体化表头为-20～80℃），相对湿度5%～95%，适应工业现场环境。

五、产品主要特点

1. 直接安装，结构紧凑

共面传感器与过程介质和外部环境保持机械、电气及热隔离，直接安装于取压口，无需引压管路，结构小巧，适合空间狭小的场合。

2. 智能通讯，调试方便

HART协议采用工业标准Bell 202频移键控技术，叠加于4～20mA信号之上，通讯不影响模拟信号；配合智能表头或手操器即可完成组态、诊断和校验。

3. 电气绝缘与耐瞬变保护

玻璃密封的压力输送管与传感器杯体绝缘安装，保证电气绝缘，提高耐瞬变电压保护能力，变频设备密集场合运行更稳定。

4. 膜头可换，维护快捷

膜头特性值存储于传感器膜头中，现场更换电子板无须重新校验，减少停机时间。

5. 精度高、量程比宽

±0.1%的数字精度，量程比宽达40:1以上，一台变送器覆盖的测量范围宽，减少备表型号。

6. 质量管控规范

安徽天康集团对每台变送器进行精度校验、温度循环试验和密封检测，出厂附带检验记录，确保产品性能符合标准。

六、典型适用场景

1. 石油化工工艺管道

TK3051C-T测量原油、成品油、化工介质管道压力，腐蚀性介质选哈氏合金或钽膜片。

2. 电力与冶金

汽水系统压力、液压系统压力监测，TG表压型为常规配置。

3. 真空系统与冷凝器

汽轮机冷凝器真空度、真空干燥设备压力测量，用TA绝压型排除大气压波动影响。

4. 空分与气体行业

压缩空气、氮气、氧气等气体压力测量，按介质性质选膜片材质。

5. 防爆区域

隔爆型与本安型两种防爆形式覆盖ⅡB、ⅡC级危险场所，石化、煤化工项目合规配置。

七、选型注意事项

1. 先定压力类型

明确测表压还是绝压，再选TG或TA型，这是选型的第一道工序，选错基准整套数据失去意义。变送器选型的完整五要素（介质、量程、精度、输出、安装方式）见《压力变送器选型指南》。

2. 按工况选量程代码

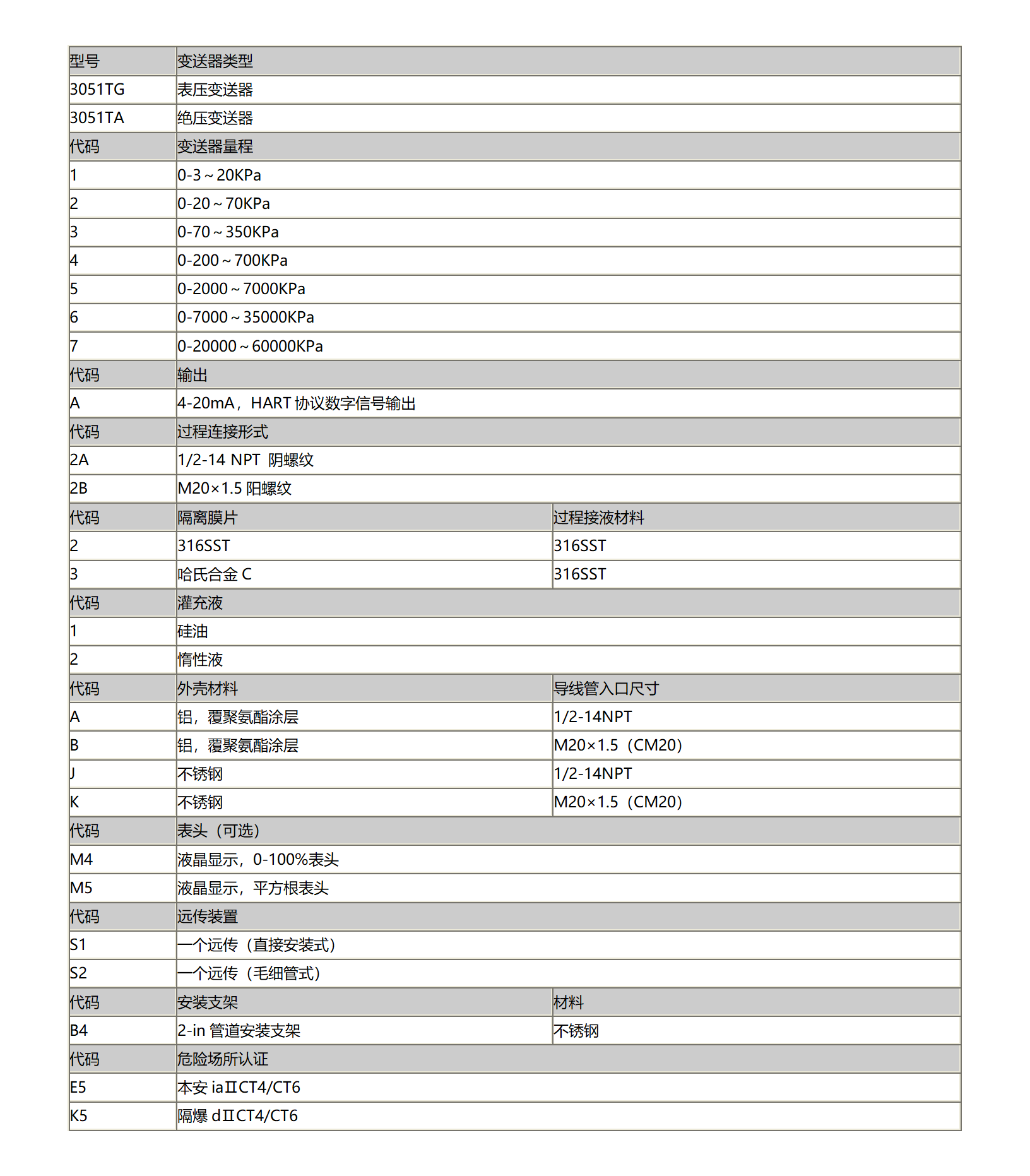

提供正常工作压力、最高压力，让常用压力落在量程的1/3～2/3区间，兼顾精度和过载安全；关注量程段的过压极限指标，冲击性压力场合留足余量。完整订货代码（型号段/量程段/材质段）的逐段解读见《TK3051订货代码全解》。

3. 膜片材质匹配介质

介质名称、温度、腐蚀性提供完整，由技术人员核对316L、哈氏合金、蒙乃尔、钽的化学兼容性，避免膜片腐蚀导致批量失效。

4. 确认防爆形式与认证

按危险区域划分选隔爆型或本安型，索取防爆合格证核对型号一致性，入级项目按规格书执行。

5. 附件按需配置

显示表头、安装支架、过程接头等附件组合下单，一体化配置减少现场另配麻烦。

6. 替代进口注意接口

TK3051C-T安装尺寸与主流3051T型产品兼容，替代前核对量程代码、膜片材质和电气接口即可，必要时由厂家技术人员确认替换清单。

八、常见问题解答（FAQ）

Q1：TK-3051TG和TK3051CG有什么区别？

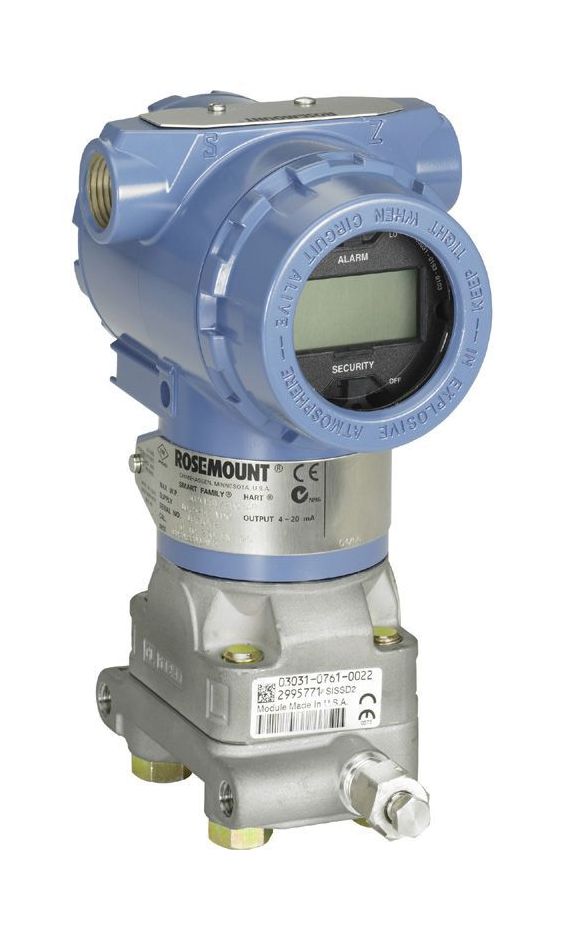

两者同属3051系列智能变送器，CG为共平面型、量程覆盖差压表压绝压多种测量；TG为直接安装式表压变送器，结构更紧凑、安装更直接。常规单点压力测量选TG更经济，需要差压测量或远传法兰的场合选C系列。

Q2：测真空度该选哪个型号？

选TA绝压型。表压型的量程下限受大气压限制，测深真空时精度差；绝压型以真空为基准，真空度测量结果准确可靠。

Q3：没有手操器能调试吗？

可以。选带智能显示表头的型号，通过表头按键即可完成量程设置、单位选择和参数组态，不需要额外配置手操器。

Q4：HART通讯会影响4～20mA信号吗？

不会。HART数字信号以1200Hz和2200Hz频率叠加在模拟信号上，幅值微小，对过程信号不产生干扰，两种通讯方式可同时使用。

Q5：安徽天康集团能否提供带远传隔膜的产品？

可以。高温、高粘、强腐蚀介质可选配远传毛细管隔膜结构，与TK-3051系列配套供货，由技术人员按工况确认配置方案。

TK-3051TG表压压力变送器和绝压压力变送器以直连安装、智能通讯、高精度和宽量程比的特点，覆盖了工业现场最常见的压力测量需求。选型时先分清表压与绝压的基准差异，再量程、材质、防爆逐项确认，仪表才能测得准、用得久。
