TK485总线式智能压力变送器-Modbus协议RS485多支并联

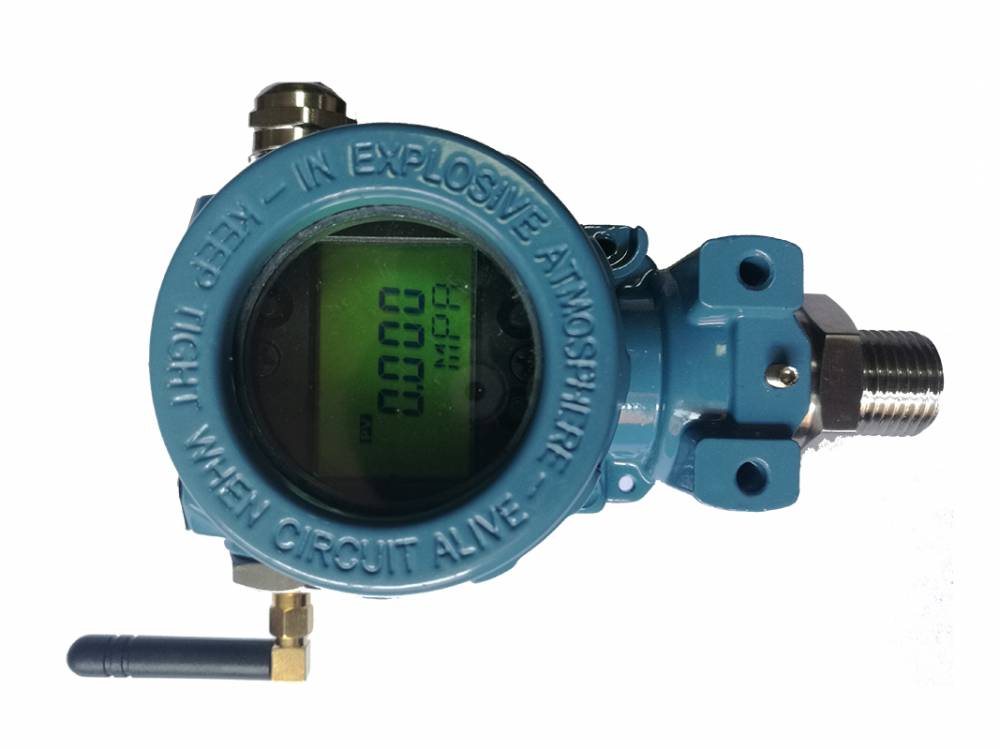

安徽天康TK485总线式智能压力变送器是一种带微处理器的全数字化、智能化、总线制压力测量仪表，是一个完整的小型数据采集处理系统。变送器采用总线制、Modbus协议、485输出接口，可在现场总线上多支并联使用，由高精度压力传感器、运算放大器、AD转换电路、CPU微处理器、补偿温度传感器、数据接口、电源及保护电路等组成。

一、功能特点

1、总线制Modbus协议485输出，现场总线上多支并联使用，省去4-20mA变送器每支单独布线的麻烦；输出信号不经采集板转换，直连PLC或计算机串口即可，大规模过程控制项目可节约大量电缆、降低项目成本；

2、全量程温度补偿和非线性补偿功能，补偿温度范围内任何环境温度均能保证变送器测量精度，适合野外及温差大的恶劣环境；

3、量程比大、测量范围宽，适用于各种应用领域的过程控制和高精度压力测量；

4、严格工艺流程生产的高可靠产品，高性能总线接口电路确保多支变送器可靠并联；

5、具有型号、编号、ID号、通讯波特率、阻尼参数、修正系数及压力温度计量单位等出厂参数存储功能，对供电电压、传感器、标定参数及CPU等故障自诊断；

6、中控室通过现场总线可直接对节点上的变送器进行参数设置和故障诊断，实现远程操作。

二、技术指标

被测介质：气体、液体、蒸汽；

压力类型：表压、绝压、负压；

压力量程：0~100MPa（可选）；

压力测量精度：0.075、0.1、0.25、0.5%F.S；

环境温度：-30℃~70℃（本质安全型）、-40℃~125℃（可选，非本质安全型）；

温度补偿范围：-20℃~85℃（可选）；

压力过载能力：120%F.S；

供电电压：DC 8~24V，工作电流≤15mA；

通讯接口：RS485，通讯波特率1200~38400bps；

液晶显示：5位；

机械连接：M20×1.5；引线方式：电缆压线引出，防水插头连接或按用户需要配置；

防爆型产品：符合GB 3836.4标准，防爆标志Ex iaⅡC T4。

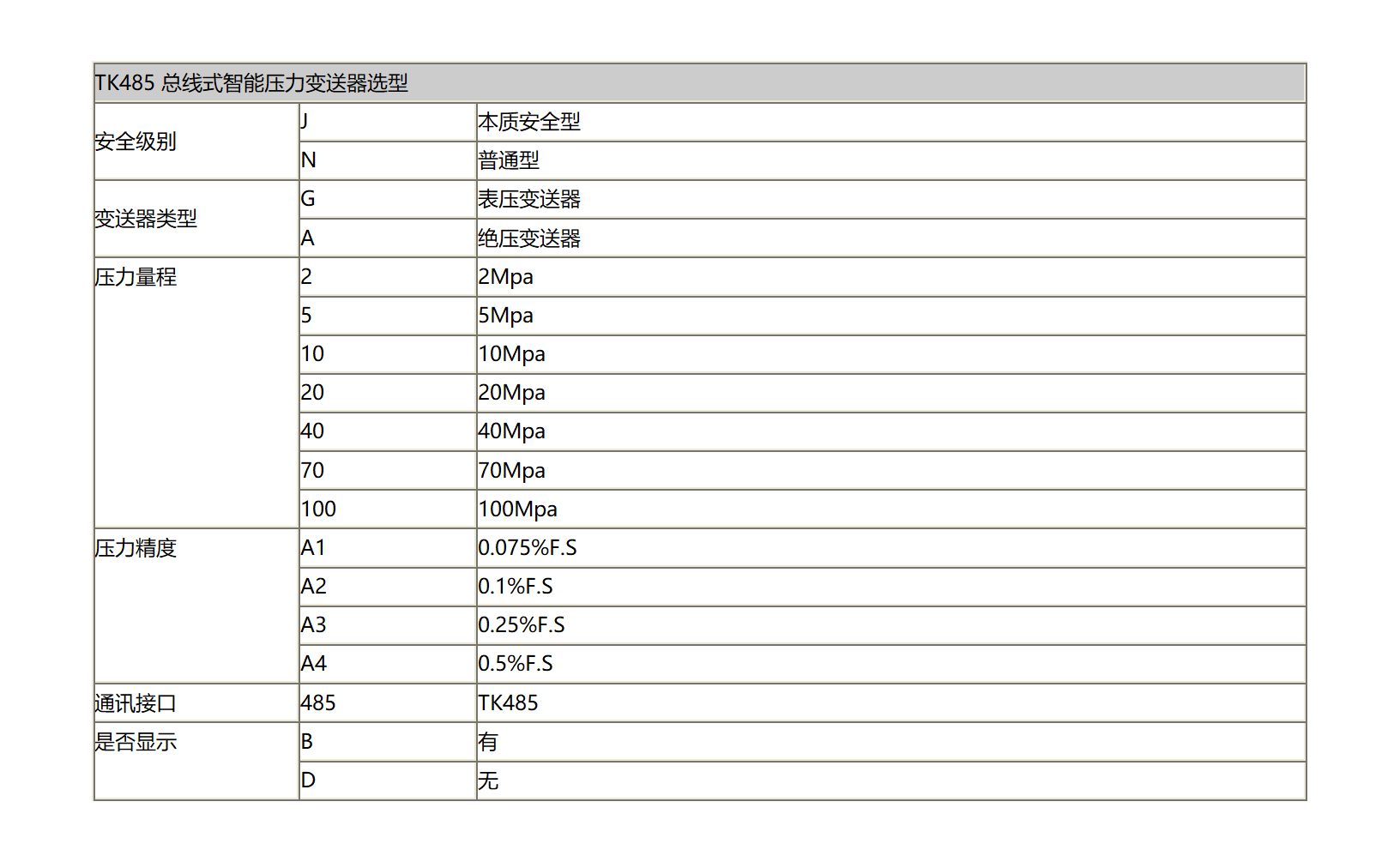

三、选型参考

测点多且集中的泵站、管网监控项目选TK485总线式——一支总线电缆挂几十台表，比4-20mA逐台布线省一半以上电缆；测点分散或改造小项目选4-20mA+HART常规型（选型方法见《压力变送器选型指南》，直连安装方案见《TK3051C-T表压变送器与绝压变送器解析》）。安装接线规范见《压力变送器安装与接线注意事项》，更多产品见压力变送器栏目，特殊规格支持定制。
