TK1151HP高静压差压变送器

高静压差压变送器是一种适用于石化和电站高压装置的差压变送器，由于其耐压高达32MPa，并可承受单向过载压力而不被损坏,因此能可靠地用于高压系统的差压测量。它选用高静压膜盒，所谓静压就是当压力变送器两侧所加压力相同时其输出电流应为4.00MA，但普通差压变送器当两侧压力同时增大到25MPA以上其输出难以保证在4.00MA。故高静压差压变送器多用于流量、液位测量且压力较高的场合。

■ TK1151通用技术性能和参数：

●输出信号：4～20MA.DC二线制（模拟）

　　　　　　二线制4～20mA直流信号上叠加数字信号，由用户选择线性或开方输出。（智能）

●供电电源：12～45V.DC(详见负载特性图)

●负载特性：

●电源影响：<0.005%/V

●负载影响：电源稳定时，无负载影响。

●迁移特性：最大正迁移量500%

　　　　　　最大负迁移量600%

注：

①负迁移量的绝对值，不大于一个工程大气压。

②迁移后的上限或下限绝对值，均不应超过最大测量范围的上限值。

③差压流量变送器迁移会破坏开方特性，故不能进行迁移。

④绝对压力变送器不能进行负迁移。

●阻尼：通常可在0.2～1.67秒之间可调，当灌充惰性液或带远传装置时，时间常数会增大。

●启动时间：<2秒，不需预热

●工作环境：环境温度见第45页的表1

环境湿度 0～100%

●防护特性：防护能力 IPS-65

●防爆类型：隔爆型 Exd II BT4-6

本安型 Exia IICT5

●静压影响：DP类零位误差：对于14MPa，±0.1%最大量程限值或±0.25%最大量程限值(量程代号为3)，在管道压 力下通过调零给予校正。

HP类零位误差：±0.5%最大量程限值，对于32MPa在管道压力下通过调零给予校正。

●电磁辐射影响：0.05%最大量程值，接受辐射频率27～500MHz，试验场强3V/m。

●指示表(%)：电流表 标尺长44.5mm 精度±2%

液晶数显 精度±0.2%

●振动影响：任何方向200Hz振动时，±0.05%/g。

●安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来消除。

●重量：1151系列重量为5.4Kg（不包括附件）；注：3051系列3.9Kg(不包括附件)

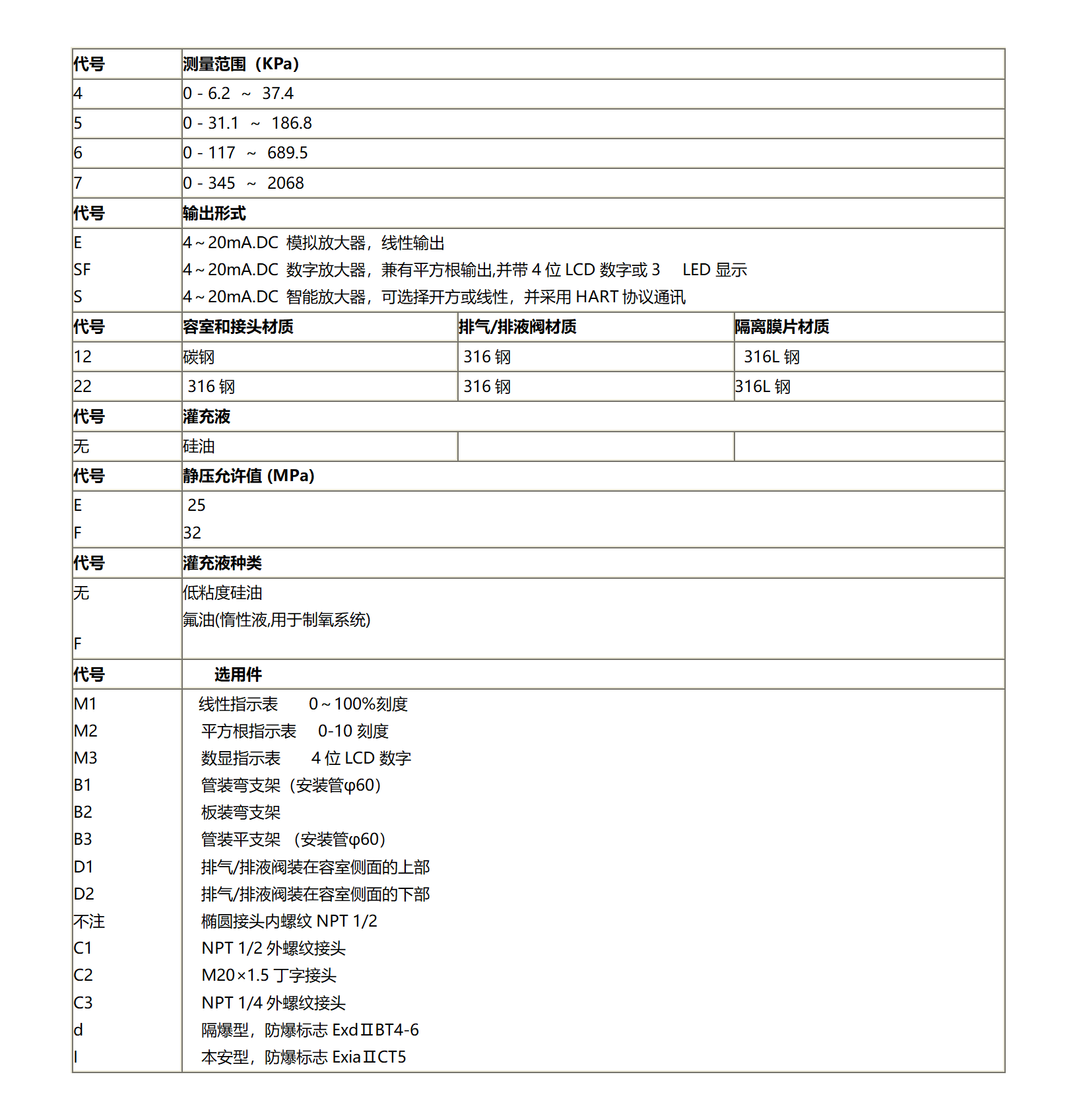

■ TK1151HP高静压差压变送器选型：
