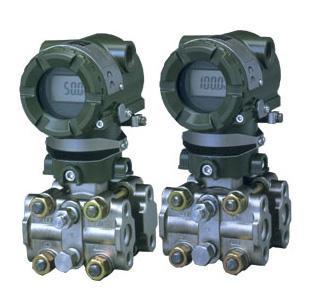

TK1151DR微差压变送器

1151DR微差压变送器以差动电容检测原理组成电容式微差压变送器，输入0-1.25-1.5KPa压力， 输出4-20mADC模拟信号，电源 24V dC，无负载时变送器可工作在 12VdC，最高为 45V dC。使用对象：液体、气体和蒸气。外形尺寸(TK1151DR、TK1151HP、TK1151DP外形相同)

■ TK1151DR微差压变送器技术性能和参数：

  1. 性能规格

（零基准校验范围，参考条件下，硅油充液，316 L不锈钢隔离膜片。）

1.1. 参考精度

1.1.1. 数字、智能：±0.2%校验量程

1.1.2. 模拟、线性：±0.5%校验量程

1.2. 稳定性

1.2.1. 数字、智能：6个月，±0.2%URL

1.2.2. 模拟、线性：6个月，±0.5%URL

1.3. 环境温度影响

1.3.1.数字、智能：

零点误差：±0.2%URL/56℃

总体误差：±（0.2%URL+0.18%校验量程）/56℃

1.3.2.模拟、线性

零点误差：±0.5%URL/56℃

总体误差：±（0.5%URL+0.5%校验量程）/56℃

1.4. 静压影响

零点误差为±0.5%URL。可在线通过重新调零来修正。

1.5. 振动影响

在任意轴向上，200Hz下振动影响为±0.5%URL/g

1.6. 电源影响：小于±0.005%输出量程/伏特。

1.7. 负载影响：

没有负载影响，除非电源电压有变化。

1.8. 电磁干扰/射频干扰（EMI/RFI影响）

由20至1000MHz，场强达至30V/M时，输出漂移小于±0.1%量程

1.9. 安装位置影响

零点漂移至多为±0.25kPa。所有的零点漂移都可修正掉；对量程无影响。

2. 功能规格

2.1. 测量范围：差压：0-0.125～1.5KPa

静压：1、4、6.9MPa

2.2. 零点与量程

2.2.1. 数字、智能：可用本机量程和零点按钮调整，或用HART手操器远程调整

2.2.2. 模拟、线性：量程和零点连续可调

2.3. 零点正、负迁移

零点负迁移时，量程下限必须大于或等于-URL；零点正迁移时，量程上限必须小于或等于+URL。校验量程大于或等于最小量程。

2.4. 输出

数字、智能：

4～20mA DC，用户可选择线性或平方根输出,数字过程变量叠加在4～20mA DC信号上，可供采用HART协议的上位机使用。

模拟、线性：4～20mA DC,与过程压力成线性。

2.5. 阻尼时间常数

数字、智能：时间常数可调，以0.1秒递增，由最小至16.0秒

模拟、线性：时间常数可调，由最小至1.67秒。

2.6. 环境温度极限

数字、智能: -40至85℃

模拟、线性: -40至93℃

带液晶表头: -30至60℃

2.7. 过程温度极限

充硅油 : -40至104℃

充惰性液 : -18至71℃

2.8. 贮存温度极限

数字、智能 : -51至85℃

模拟、线性: -51至121℃

带液晶表头 : -40至70℃

2.9. 环境湿度

0-100%相对湿度

2.10. 静压与过压极限

变送器任意一侧加0至6.9MPa压力不会引起损坏。在3.45kPa至6.9MPa的静压范围内工作时符合性能规格要求。

2.11. 容积变化量

小于0.16cm3
