一块表同时看现场和远传：电阻远传压力表的两路输出解析

深井泵房的水压要传到值班室监视，反应釜的压力想让现场和中控室同时看到——装一块普通压力表，控制室看不到；装一台压力变送器，成本高、要供电、现场还得另配表。电阻远传压力表用一套机械结构给出两个结果：指针就地指示压力，同时把压力变化转换成电阻信号传到几十米外的二次仪表，不供电、不怕停电、坏了指针照常指示。本文对其工作原理、型号参数、适用边界和选购使用要点进行介绍。

一、产品概述

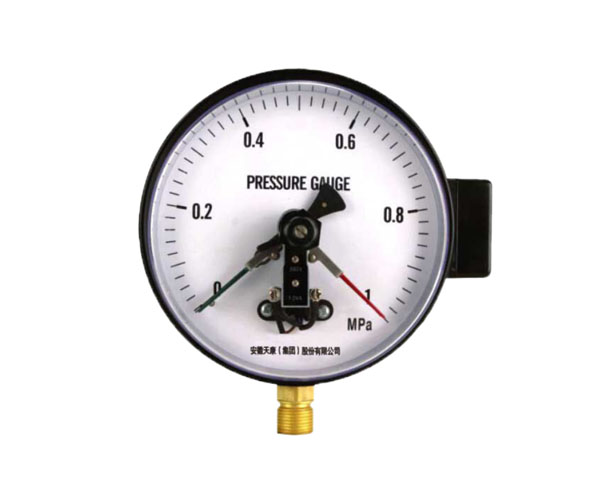

电阻远传压力表由一个弹簧管压力表和一个滑线电阻式发送器组成，适用于一般压力表适用的工作环境场所。仪表既可直观测出压力值，又可输出相应的电阻信号，将信号传至远端的二次仪表上，以实现集中检测和远程控制，同时保持现场就地指示，便于工艺巡检。

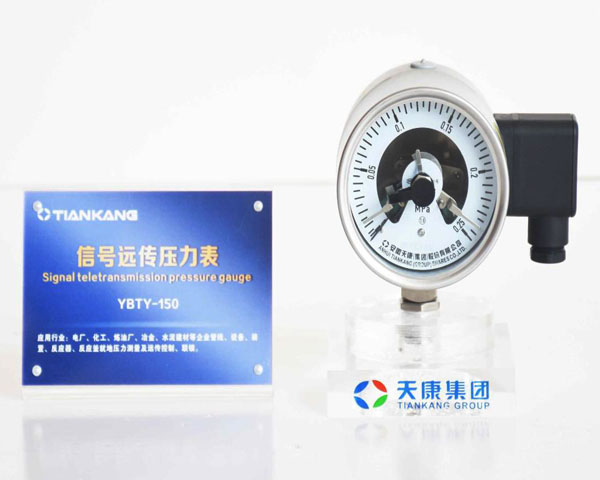

按结构材质分普通型和不锈钢型（YTZ-150B，接液部件不锈钢）；按耐震需求有耐震电阻远传压力表（表内充阻尼油）；与膜片隔离器（隔膜体）连接后制成隔膜式电阻远传压力表，可用于测量腐蚀性较强、粘度较大、易结晶介质的压力。

安徽天康集团生产的YTZ系列电阻远传压力表，普通型、不锈钢型、耐震型规格齐全，配套二次显示仪表可供货，支持按工况定制。

二、工作原理

1. 就地指示环节

被测压力作用于弹簧管，管端产生与压力成正比的弹性位移，经齿轮传动机构放大后，指针在度盘上指示出压力值——这部分与普通弹簧管压力表完全相同。

2. 电阻远传环节

滑线电阻式发送器设置在齿轮传动机构的扇形齿轮轴上：当扇形齿轮轴随压力偏转时，发送器的转臂（电刷）同步偏转，在电阻器上滑行，使被测压力值的变化转换为电阻值的变化，通过引线传至二次仪表，由二次仪表指示出相应读数。压力升、电阻变、远端显示跟着动，就地指示与远传信号出自同一机械动作，两路数值天然一致。

3. 无源工作方式

仪表本身不接电源，是典型无源设备：电阻变化由后端接收仪表提供的激励（通常是恒流源或恒压源）驱动形成回路并转换为可用信号。现场侧零供电需求，防爆要求低的场合布线简单。

4. 与二次仪表的配套

电阻信号传至XMY系列压力数字显示仪、数显控制仪等二次仪表显示或参与控制，订货时确认二次仪表的输入制式与发送器电阻范围匹配。

三、电阻远传表与压力变送器怎么选

1. 远传表适合的场合

控制要求简单、以监视为主的辅助回路，例如泵房水压集中显示、一般设备的压力远传观察；现场无稳定电源、布线要简单；预算敏感、希望一台表兼作现场指示。这类"不太重要、坏了也不影响主流程"的辅助回路，是电阻远传表的经典舞台。

2. 变送器不可替代的场合

需要4-20mA标准信号接入PLC、DCS参与自动控制；测量精度要求0.5级以上；回路需要远距离（数百米）传输或本安防爆结构。这些硬指标超出了滑线电阻远传的能力范围。

3. 一句话分界

"看着用"选电阻远传表，"算着用、控着用"选压力变送器，两者价格差数倍，按回路重要性配置最经济。

四、主要技术参数

1. 型号与表径

YTZ-150公称直径150mm，连接螺纹M20×1.5（可选G1/2、1/2NPT），整机重量约1.2kg。

2. 精度等级

1.6级，与常规工业压力表同级，满足就地指示和一般远传监视精度。

3. 发送器参数

发送器起始电阻值3～20Ω，满度电阻值340～400Ω；发送器接线端①②外加电压不大于6V，按三线制传输。

4. 测量范围

正压档0～0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60MPa；负压及压力真空档-0.1～0、-0.1～0.06至-0.1～2.4MPa，覆盖一般工业测压需求。

5. 使用条件

使用环境温度-40～60℃（部分产品-40～70℃），相对湿度不大于85%；温度偏离20±5℃时附加误差不大于0.4%/10℃；环境振动和被测介质的急剧脉动应对仪表正常工作无明显影响，振动场合选耐震充液型。

五、产品主要特点

1. 指示远传一体

就地指针与远端二次仪表共用一套测压机构，现场读数和远传数据同时可得，省去"现场表+变送器"的双配置。

2. 无源防爆简单

现场侧无需供电，接线仅三根信号线，无源特性使它在电源不便的泵房、偏远测点特别实用。

3. 故障兜底能力

电子远传部分故障时，机械指示部分照常工作，现场工艺检查不受影响，可靠性冗余优于单一变送器。

4. 耐腐蚀方案现成

配隔膜体即成隔膜式电阻远传压力表，腐蚀、粘稠、结晶介质同样可测，覆盖化工常见难题工况。

5. 经济性好

整机价格远低于同功能"压力表+变送器"组合，辅助回路批量配置成本优势明显。

6. 质量管控规范

安徽天康集团对每台仪表进行示值精度、密封性和发送器电阻线性度检验，就地指示与远传输出逐点比对，出厂附带检验记录。

六、典型适用场景

1. 供水与泵房

深井泵、加压泵站的水压就地指示加值班室集中显示，是电阻远传表用量大的领域。

2. 印染与轻工

印染厂采集深井水控制水压、浆纱机压力监视等辅助回路。

3. 化工一般测点

无腐蚀介质储罐、管线的压力远传监视；腐蚀介质配隔膜体使用。

4. 锅炉与动力

风压、给水压力的就地加远传双显示，老系统改造替换便捷。

5. 教学与一般工业

需要理解"压力—电阻转换"原理的教学演示及普通设备配套。

七、选购与使用注意事项

1. 确认二次仪表制式

核对二次仪表输入信号范围与发送器电阻范围（3～20Ω起始、340～400Ω满度）匹配，激励电压不超过6V，三线制接线分清端子。

2. 线缆与传输距离

电阻信号传输距离受线缆电阻影响，常规控制在数百米以内，线径过细或距离过长会引入误差；长距离场合核算线阻或改用变送器方案。

3. 介质与材质匹配

普通型适用于对铜及铜合金无腐蚀的介质，腐蚀、粘稠、结晶介质选隔膜式；沿海潮湿环境选不锈钢型。

4. 振动场合选耐震型

泵口、压缩机等振动部位选充液耐震型，否则滑线电阻触点磨损加速、远传信号波动。

5. 规范安装

仪表垂直安装，取压点避开脉动源；接线端子紧固，引线防水处理；超量程使用会同时损伤弹簧管和电阻器。

6. 定期维护

结合检修周期校验就地示值，同时用二次仪表比对远传信号一致性；电刷轨道积尘会引起信号跳变，必要时开盖清洁。

7. 选择正规厂家

滑线电阻的线性度和耐磨性是产品寿命核心，应选择工艺成熟、检测手段齐全的厂家。安徽天康集团可提供成套仪表加二次显示仪表的配套供货。

八、常见问题解答（FAQ）

Q1：电阻远传压力表能直接接PLC吗？

普通PLC模拟量输入多为4-20mA或电压信号，电阻信号需经二次仪表或信号转换模块处理；选型时说明接入目标，由厂家配套转换方案。

Q2：远传信号和现场指针不一致怎么办？

先查三线制接线和线缆电阻，再校验二次仪表的零点与满度；确认无误后检查电刷与电阻轨道是否磨损脏污，清洁后重新比对。

Q3：测量有腐蚀性的介质怎么办？

选隔膜式电阻远传压力表：隔离膜片加填充液把介质与弹簧管隔开，按介质性质选膜片材质，订货时注明介质名称。

Q4：安徽天康集团能否提供耐震型加不锈钢型组合产品？

可以。耐震充液、全不锈钢结构可组合定制，配套XMY系列二次显示仪成套供货，由技术人员确认工况后给出配置清单。

Q5：订货时需要注明哪些内容？

需注明型号结构（普通/不锈钢/耐震/隔膜式）、测量范围、精度等级、连接螺纹、二次仪表型号及数量，隔膜式另需注明介质参数。

九、结语

电阻远传压力表用一只弹簧管和一把电刷，同时解决了"现场要看"和"远方要传"两个问题，在辅助监视回路里至今没有更经济的替代方案。选型时把二次仪表制式、传输距离、介质性质三件事确认清楚，这块老牌仪表就能安静可靠地工作很多年。

安徽天康集团长期供应YTZ系列电阻远传压力表及配套二次仪表，结构形式齐全、支持按需定制。如需了解产品详细参数、获取报价或咨询成套配套方案，欢迎来电或留言咨询。
