腐蚀环境压力测量怎么选：YB不锈钢压力表的结构原理与使用要点

化工装置里，盐酸、氨水、各种酸碱介质无处不在，普通铜合金压力表装上去没多久就腐蚀渗漏。YB不锈钢压力表是压力表系列中应用非常广泛的一个品种，感压元件和接头全部用不锈钢材料直接制造，结构全密封，对介质腐蚀和环境腐蚀都有较强的抵抗能力，是腐蚀工况就地指示压力的常用选择。本文对其结构原理、型号规格、适用场合和使用注意事项进行介绍。

一、产品概述

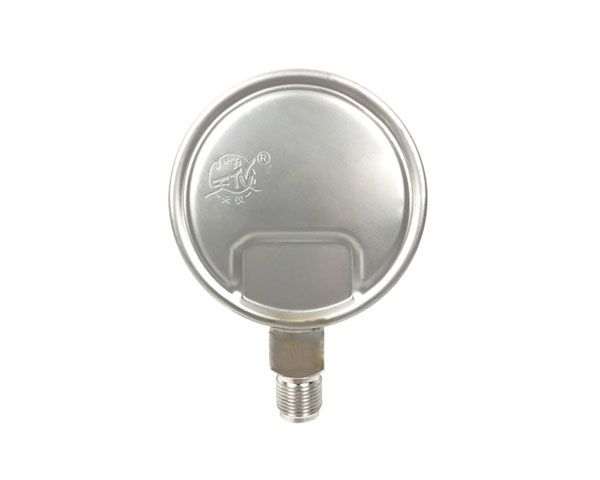

YB不锈钢压力表采用直接接触式接头和感压元件材料，常用材质包括1Cr18Ni9Ti、OCr18Ni12Mo2Ti、SUS316等，结构为全密封型，具有较强的防被测介质腐蚀和抗环境腐蚀的能力。仪表适用于腐蚀性较强的、适合不锈钢元件检测的介质，以及外部腐蚀环境恶劣的安装场合，广泛应用于石油、化工、化纤、冶金、电站、食品等工业部门。

在YB基础上增加充液结构（表壳内充甘油或硅油）即为耐震型不锈钢压力表，可抑制介质脉动和环境振动的影响，适合泵口等有振动的安装位置。

安徽天康集团生产的YB系列不锈钢压力表，规格齐全、材质可选，普通型和耐震型均有供应。

二、工作原理与结构特点

1. 弹性元件测压原理

被测压力作用于弹簧管（波登管），弹簧管产生弹性形变，其自由端位移经拉杆、齿轮传动机构放大后带动指针，在刻度盘上指示出压力值。0～10MPa低压段采用C形波登管，高压段采用螺旋形波登管，扩大位移量保证高压下的指示灵敏度。

2. 全不锈钢接触结构

接头、波登管、机芯等接触介质的关键零件全部采用不锈钢材质，弹性元件与接头体采用氩弧焊接连接，焊缝质量稳定，耐腐蚀能力远优于锡焊或钎焊结构。

3. 全密封防护设计

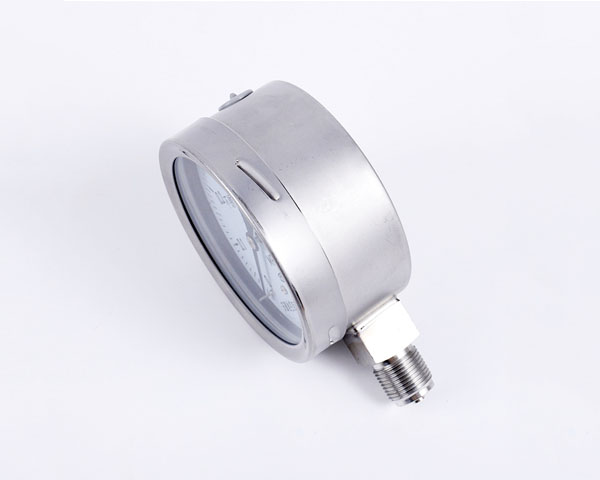

表壳为气密型结构，能防止外界水分、粉尘和腐蚀性气体侵入机芯，保护内部传动机构；充液型表壳内充入甘油（常规98%浓度，可选硅油、氟油），指针浸在液体中起到阻尼减震作用。

4. 安全壳构造

表壳采用安全壳构造并配隔板装置，异常情况下后盖释放泄压，防止表玻璃爆裂伤人，提高现场使用安全性。

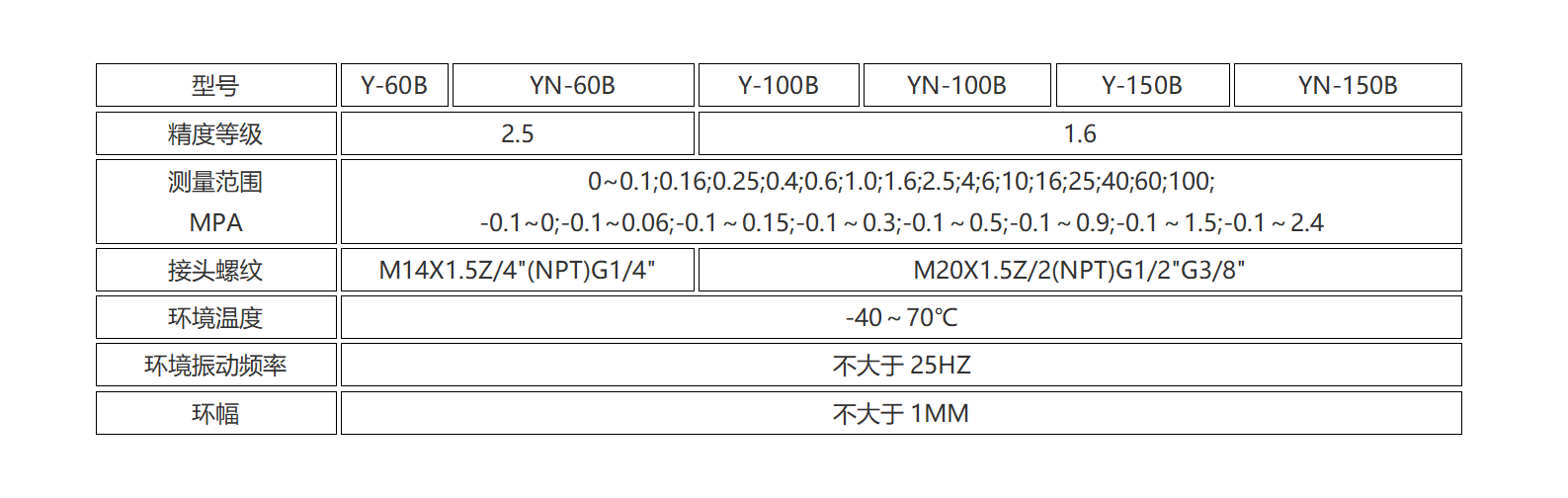

三、主要技术参数

1. 精度等级

±1.0%、±1.6%、±2.5%三档，常规工业监视选用1.6级即可满足要求。

2. 公称直径

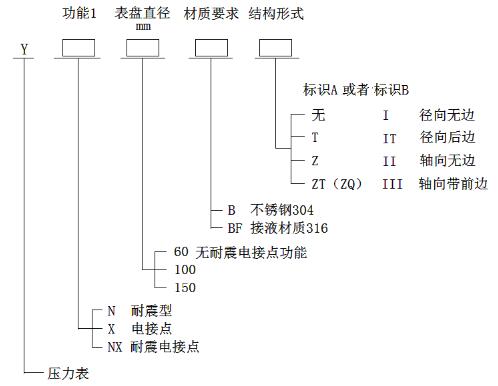

表径覆盖60、100、150、200mm等规格，Y-60B、Y-100B、Y-150B为常用型号，读数距离远或量程大时选大表径。

3. 测量范围

量程从-0.1～0MPa负压档到0.1～100MPa高压档，正压档按0.1、0.16、0.25、0.4、0.6、1.0、1.6、2.5、4、6、10、16、25、40、60、100MPa系列分档，选型时让常用压力落在量程的2/3附近。

4. 接头螺纹

Y-60B配M14×1.5、G1/4"或NPT1/4"；Y-100B、Y-150B配M20×1.5、G1/2"或NPT1/2，特殊螺纹可按要求定制。

5. 环境条件

不充液型使用环境温度-40～70℃，充液型为-25～70℃；温度影响不大于0.4%/10℃（使用温度偏离20±5℃时）。

6. 抗振等级

不充液型为V·H·3级，充液耐震型为V·H·4级；环境振动频率不大于25Hz、振幅不大于1mm。

四、产品主要特点

1. 耐腐蚀性能全面

接液零件全不锈钢材质，弹性元件与接头氩弧焊接，对酸碱介质和潮湿腐蚀环境均有较强的抵抗能力。

2. 密封性能好

气密型表壳加优质密封圈结构，内部机件受环境影响小，使用寿命长。

3. 耐震型可选

充液结构抑制指针抖动，泵口、压缩机等振动场合读数清晰稳定。

4. 安全可靠

安全壳构造加隔板泄压装置，异常工况下保护操作人员安全。

5. 规格覆盖广

精度三档、表径四档、量程十六档可选，基本覆盖工业现场各种量程和压力类型需求。

6. 质量管控规范

安徽天康集团对每只仪表进行示值精度、回差、密封性检验，出厂附带合格证，确保长期使用的测量稳定性。

五、典型适用场景

1. 石油化工

酸碱管路、化工原料系统的压力指示，腐蚀介质选316材质。

2. 化纤与轻工

纺丝、染整工序中腐蚀性介质的压力监测。

3. 冶金行业

酸洗线、湿法冶炼工段的压力测量，环境腐蚀性强。

4. 电站与水处理

加药系统、凝结水精处理装置的介质压力监视。

5. 食品与制药

卫生级介质的压力测量，304或316材质符合卫生要求。

六、使用与安装注意事项

1. 合理选择测压点

测压点应选在被测介质直线流动的管段，避开弯头、分叉、死角等易形成涡流的位置；测流动介质压力时取压点与流动方向垂直，测液体压力时取压点在管道下部，测气体时在管道上部，防止导压管内积存气体或液体。

2. 核实介质兼容性

不锈钢材质不适用于含氯、硝酸和过氧化氢等强氧化剂的环境，这类场合应选特殊材质或隔膜压力表，订货前与厂家确认。

3. 正确选定量程

测量稳定压力时正常工作压力宜在量程的2/3左右，波动压力时不超过量程的1/2，脉动场合选耐震型。

4. 充液型使用环境

充液型仪表环境温度下限为-25℃，严寒地区户外安装应核算温度条件，必要时选不充液型。

5. 定期检定维护

结合检修周期进行示值比对检定，检查接头有无渗漏，发现异常及时处理。

6. 特殊要求提前说明

外壳需喷涂PTFE聚四氟乙烯涂层或接头螺纹有特殊要求的，订货时注明，由厂家按协议定制。

七、常见问题解答（FAQ）

Q1：YB不锈钢压力表和隔膜压力表怎么选？

介质腐蚀性强但粘度和结晶性不高时，YB不锈钢压力表经济实用；介质粘稠、易结晶、有腐蚀时选隔膜压力表，用隔离膜片把介质和测压元件隔开。

Q2：充液型和不充液型有什么区别？

充液型表壳内充甘油或硅油，抗振性能好，适合振动场合，但耐温下限高；不充液型使用温度范围宽，价格略低，常规场合都可用。

Q3：YB不锈钢压力表能测氨气吗？

氨气对铜及铜合金有腐蚀，YB系列不锈钢材质本身适用，但氨气场合建议选用氨用压力表，订货时说明介质为氨气以便正确配置。

Q4：安徽天康集团能否提供电接点功能的不锈钢压力表？

可以。在YB系列基础上可配磁助电接点装置，实现上下限报警和控制输出，具体型号配置可与销售人员确认。

Q5：订货时需要注明哪些内容？

需注明型号、精度等级、测量上限、安装方式、接头螺纹规格、充液与否、材质要求及特殊定制需求，信息完整才能准确配货。

八、结语

YB不锈钢压力表以全不锈钢接触结构、全密封防护和规格齐全的特点，成为腐蚀性介质压力测量的常规选择。选型时把介质腐蚀性、量程和安装环境确认清楚，是仪表长期稳定运行的基础。

安徽天康集团长期供应YB系列不锈钢压力表，产品规格齐全、支持按需定制，并配有技术服务团队协助选型。如需了解产品详细参数、获取报价或咨询定制需求，欢迎来电或留言咨询。
