设备面板上压力读数总晃怎么解决：轴向带边不锈钢耐震压力表的安装与选型解析

液压泵站控制柜、空压机组操作面板、注塑机操控台——这些设备的共同点是压力表装在面板上，而设备本身振动不小：指针跟着抖、读数全靠猜，普通压力表用不了多久机芯就松旷失准。轴向带边不锈钢耐震压力表正是这类场合的标准答案：表壳自带安装边，三个螺钉直接固定在盘面，接管在表后方垂直向下接管，表壳内充注阻尼油把指针"稳住"，全不锈钢零件再叠加一层防腐能力。本文对其结构原理、安装形式、技术参数和选型要点进行介绍。

一、产品概述

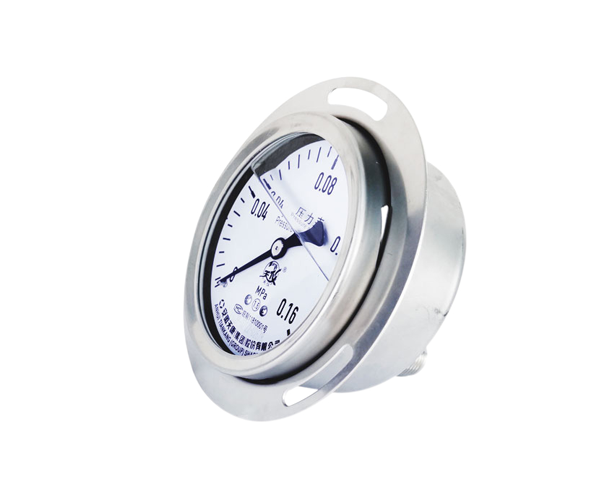

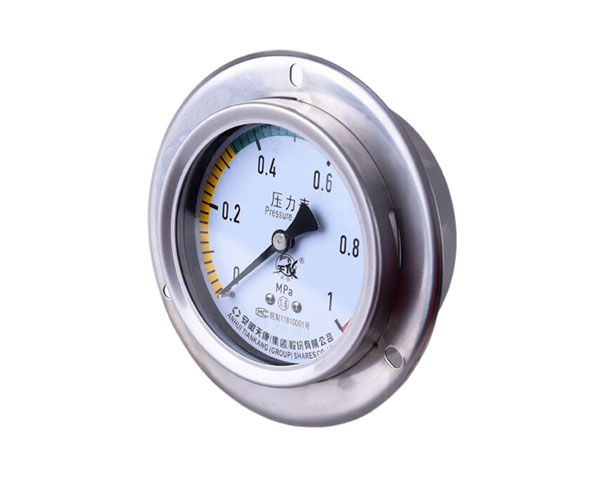

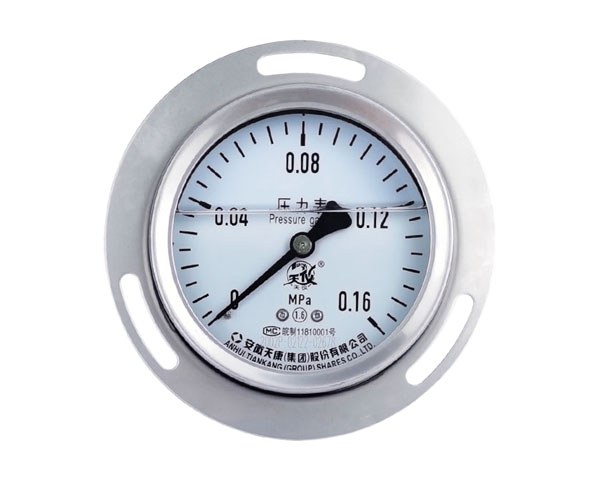

轴向带边不锈钢耐震压力表是耐震压力表的一种安装结构形式：表壳边缘带有环形安装边，通过安装边用螺钉固定在控制设备面板上，压力接管位于表盘背面中心，配管从面板后方引出，操作人员在面板上直接观察压力变化。耐震型表壳内充注阻尼液（甘油或硅油），使仪表能抵抗介质脉动、冲击和突然卸荷，以及工作环境的剧烈振动，指针指示稳定清晰。全部零件采用不锈钢材料制成，兼具耐腐蚀性能，使用寿命长，是普通压力表的替代产品。

安徽天康集团生产的轴向带边盘装耐震压力表，提供径向带边、轴向、轴向带边、卡式等多种安装形式，表径、量程、螺纹规格可按需配置。

二、轴向带边安装形式详解

1. 带前边与带后边

轴向带边结构细分带前边和带后边两种：带前边（ZQ型）的安装边位于表玻璃一侧，面板开孔后仪表从正面嵌入、安装边压在面板正面，拧紧背后螺母固定，外观整齐；带后边的安装边位于表壳背部，从面板后方穿入固定。采购前应根据面板开孔尺寸和安装空间确定形式，订货时在型号中注明。

2. 安装孔中心距

轴向带边仪表通过安装边上的三个均布安装孔固定，三个安装孔的中心距必须与面板开孔匹配。按压力表国家标准GB/T1226-2010的规定，Φ60mm轴向带边表的安装孔中心距为Φ72mm，部分老产品为Φ75mm，更换或配套时务必核对既有面板的开孔尺寸，必要时向厂家说明按新国标中心距供货。

3. 与其他安装形式的取舍

盘面安装空间充足、要求正面外观统一时选轴向带边；管道就近安装、无需盘面固定时选径向无边或轴向无边型；已有面板但开孔受限时，可考虑卡式（卡箍）安装结构。同一台仪表的测压性能与安装形式无关，选择 purely 按现场安装条件决定。

三、工作原理与耐震结构

1. 测压环节

仪表由导压系统（接头、弹簧管）、齿轮传动机构、指示装置和外壳组成。被测介质压力作用于弹簧管，管端产生弹性变形位移，经齿轮传动机构放大后由指针在度盘上指示压力值。

2. 充液阻尼

耐震的核心在表壳内充注的阻尼油：常规为工业硅油或98%甘油，指针和机芯浸在油中，介质脉动和环境振动引起的指针高频抖动被油的粘滞阻尼吸收，读数稳定；同时油液对机芯起到润滑和保护作用，振动环境下机件磨损小，寿命比普通表明显更长。

3. 密封防护

外壳为密封型结构并配耐油密封圈，防止油液渗漏和外界粉尘、潮气、腐蚀性气体侵入机芯；外壳防护等级IP65，可耐受冲洗和溅水环境。

四、主要技术参数

1. 表径与精度

公称直径60、100、150mm；精度等级Φ60为2.5级，Φ100、Φ150为1.6级，重要场合可选1.0级。

2. 测量范围

量程从-0.1～0MPa负压档到0～60MPa、0～100MPa高压档，按0.1、0.16、0.25、0.4、0.6、1.0、1.6、2.5、4、6、10、16、25、40、60、100MPa系列分档，常用压力应选在量程的1/3～2/3区间。

3. 连接螺纹

Φ60表配M14×1.5、G1/4、1/4NPT；Φ100、Φ150表配M20×1.5、G1/2、1/2NPT，英制美制螺纹可按要求定制。

4. 环境条件

充液型使用环境温度-25～70℃，不充液型-40～70℃；使用温度偏离20±5℃时附加误差不大于0.4%/10℃；抗工作环境振动等级V·H·4级（充液型），适用振动频率不大于25Hz、振幅不大于1mm的场合；相对湿度不大于85%。

5. 材质与重量

表壳、接头、弹簧管、机芯全部采用不锈钢材料制成；整机重量约0.5kg（Φ60）至1.4kg（Φ150）。

五、产品主要特点

1. 盘面安装，正面读数

自带安装边直接固定在控制面板，操作人员就地直读，适合泵站、机组、成套设备的集中监控盘面。

2. 耐震性能可靠

充液阻尼结构抑制指针抖动，耐受介质脉动、冲击载荷和突然卸荷，振动场合读数清晰准确。

3. 全不锈钢防腐

接液零件和机件全不锈钢材质，适应腐蚀性介质和潮湿腐蚀环境，海边、化工车间长期运行稳定。

4. 密封防护到位

IP65防护等级加油液密封，粉尘、溅水、冲洗环境不误动作，内部机件不受污秽侵入。

5. 寿命长于普通表

充油润滑减摩、机件磨损小，振动工况下的使用寿命是普通压力表的数倍，综合使用成本更低。

6. 质量管控规范

安徽天康集团对每只仪表进行示值精度、回差、密封性和耐振性能检验，出厂附带合格证，批量供货一致性有保障。

六、典型适用场景

1. 液压与空压设备

液压泵站、空压机、注塑机的控制面板压力指示，振动和脉动叠加的典型场合。

2. 冶金与矿山

轧机液压、矿山机械操控台，环境振动剧烈且多粉尘，充液耐震加不锈钢材质是标准配置。

3. 石油化工

泵组、压缩机组盘面压力监测，腐蚀介质选不锈钢接液结构。

4. 电力与船舶辅机

辅机控制柜、船用设备面板（船用场合需选船用认证型号），潮湿盐雾环境适配性好。

5. 机械设备配套

作为成套设备的盘面仪表批量装机，统一接口便于维护和备件管理。

七、选购与安装注意事项

1. 核对安装尺寸

订货前测量面板开孔直径和安装孔中心距（注意新国标Φ72与老产品Φ75的差异），必要时提供面板图纸给厂家确认。

2. 确认带边形式

根据面板结构和安装空间确定带前边还是带后边，以及安装螺钉的规格，避免到货后无法装配。

3. 按工况选量程精度

脉动压力场合量程适当放宽并选耐震型；精度按用途选1.6级或1.0级，不必过度配置。

4. 核实螺纹规格

接管螺纹M制、G制、NPT制差异大，英制设备配套务必确认，可要求厂家按图定制。

5. 充液型温度边界

充液型仪表使用温度下限-25℃，严寒地区户外盘面安装应核算冬季温度，必要时选不充液型或做保温措施。

6. 规范安装操作

固定安装边螺钉受力均匀，接管密封选用合适的垫片或生料带；严禁扳动表头或表壳施力，防止充油表壳密封受损渗油。

7. 选择正规厂家

充油耐震表的密封工艺和机芯质量直接决定寿命，应选择资质齐全、检测手段完善的厂家。安徽天康集团可提供完整的产品资料和技术支持。

八、常见问题解答（FAQ）

Q1：轴向带边和径向带边怎么选？

读数方向是判别标准：盘面安装、正面读数选轴向带边；管边就近安装、侧面读数选径向结构。两者测量性能相同，仅安装形式不同。

Q2：充液表指针不动或卡滞是什么原因？

常见为运输或安装中受冲击导致机芯移位，或低温下阻尼油粘度增大。轻敲表壳观察是否恢复，无效时返厂调校；低温场合可选低粘度硅油充注。

Q3：表壳后面渗油正常吗？

不正常。充液表出厂前密封检验合格，渗油说明密封受损或使用温度超限，应停用检查，漏油后耐震性能随之失效。

Q4：安徽天康集团能否按面板开孔定制非标规格？

可以。非标表径、特殊量程、特殊螺纹以及安装边尺寸均可按用户图纸定制，由技术人员确认方案后安排生产。

Q5：订货时需要注明哪些内容？

需注明型号、公称直径、精度等级、测量范围、安装形式（轴向带前边或带后边）、连接螺纹、充液介质要求及数量，信息完整才能准确配货。

九、结语

轴向带边不锈钢耐震压力表把盘面安装的便利、充液耐震的稳定和全不锈钢的防腐集中在一只表上，是振动工况设备面板上的省心选择。选型时把安装尺寸、螺纹规格和温度边界核对清楚，安装中保护好密封结构，仪表就能在面板上安稳工作很多年。

安徽天康集团长期供应各系列轴向带边不锈钢耐震压力表，安装形式、量程规格齐全，支持按需定制并提供技术支持。如需了解产品详细参数、获取报价或咨询定制需求，欢迎来电或留言咨询。
