两个压力一个盘面怎么读：双针压力表的独立双测系统解析

机车司机室里，一块表盘上要同时看清总风缸压力和列车制动管压力；液压试验台上，系统供油压力和回油压力需要同屏对比。装两块单针表占地方、读数要来回扫视，而双针压力表用一块仪表、两套独立测量系统，把两个压力值用红、黑指针同时指示在同一度盘上，对比直观、扫一眼全掌握。本文对双针压力表的工作原理、型号参数、适用场合和选购使用要点进行介绍。

一、产品概述

双针压力表又称双针双管压力表，主要适用于机车车辆上测量液压系统或储气缸内的压力，也可用于对铜合金及锡铅合金钎焊料无腐蚀性、非结晶和非凝固介质的压力测量。仪表由两套各自独立的测量系统和指示装置组成，可同时测量两个相同或不相同的压力，两个压力之差一般应不大于标度范围上限值的三分之一，否则指针指示区域重叠，读数分辨困难。

常见型号有YZS-100、YZS-102、YZS-103等，表盘直径常规100mm；表壳材质有普通钢和全不锈钢两种，铁路机车、船舶等潮湿腐蚀环境建议选全不锈钢型；另有带灯型号供照明条件差的驾驶室内使用。

安徽天康集团生产的双针压力表，精度等级、标度范围、螺纹接口均可按用户需求配置，支持按机车车辆技术条件定制供货。

二、工作原理与结构特点

1. 两套完全独立的测压系统

仪表内部有两根各自独立的弹簧管（波登管）和两套齿轮传动机构，互不干扰。被测压力分别作用于两测压元件，两弹簧管末端各自产生与压力成正比的弹性位移，经拉杆、齿轮传动机构放大后，由固定在同一根齿轮轴上的红、黑两根指针，把两个被测压力值分别指示在同一度盘上。机械传动、无需电源，无电子元件老化问题。

2. 红黑指针的分工约定

行业惯例以红针、黑针区分两路压力，具体对应哪一路介质按产品说明书和机车布线规范执行，安装时核对管路标识，防止两路压力接反导致判断失误。

3. 双管接头的结构细节

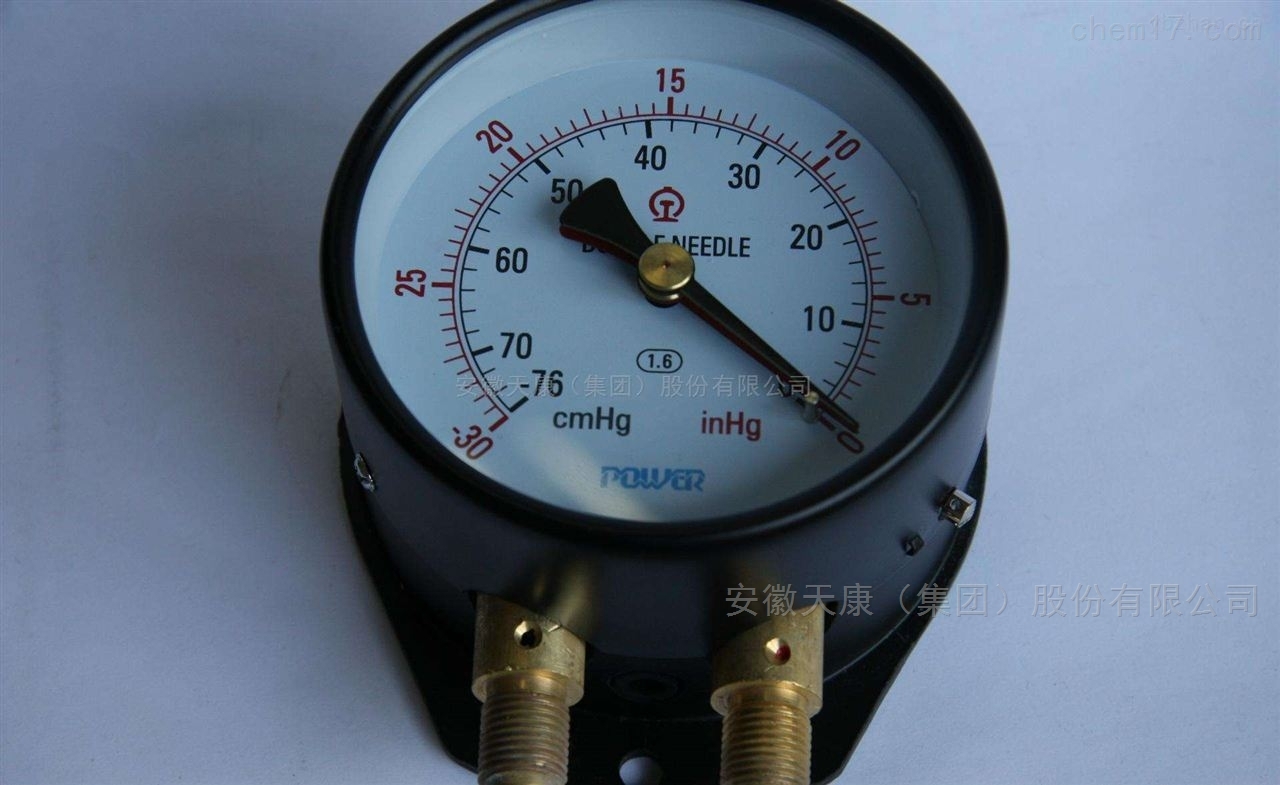

双针双管压力表采用两个并列的过程接头引入压力，常规两管间距35mm、接头螺纹M16×1.5。检校双针表需要同时对两个管路加压，宜选用双通道检定装置，保证两路同压比对准确。

三、双针设计的主要优势

1. 同盘对比，判读高效

两个压力值共用一个刻度盘，指针位置高低、差值大小一眼可见，司机和操作人员无需在两块表之间切换视线，判断制动压力、系统压差等工况更迅速。

2. 节省盘面空间

机车驾驶台、液压控制柜的空间寸土寸金，一块双针表替代两块单针表，开孔数量减半，盘面布局更紧凑。

3. 测量系统相互独立

两套测压回路机械隔离，一路故障不影响另一路指示，单表失效的风险被分散，可靠性高于共用机芯的方案。

4. 纯机械结构，环境适应性强

无电源依赖、抗电磁干扰、耐振动冲击，适合机车、工程机械等颠簸振动作业环境。

5. 质量管控规范

安徽天康集团对每只双针压力表的两路示值精度、回差、密封性分别检验，出厂附带检验记录，批量供货一致性有保障。

四、主要技术参数

1. 精度等级

YZS-102常规为1.6级，YZS-103等有1.6级和1.0级可选，重要判读部位选1.0级。

2. 标度范围

常规标度范围为0～1000、1200、1600、2500kPa，覆盖机车风缸、制动系统、中低压液压系统的常用区间，特殊量程可定制。

3. 使用环境条件

使用环境温度5～60℃，相对湿度不大于80%；温度偏离20±5℃时，温度附加误差不大于0.4%/10℃，使用温度超出正常使用范围20℃时需计入温度附加误差。

4. 外形与连接

表盘直径100mm，整机重量约0.7kg；双管接头间距35mm，螺纹规格M16×1.5，可按用户要求定制其他螺纹。

5. 执行标准

机车车辆用双针压力表按JJG（铁道）193等机车车辆专用压力表计量检定规程检定，铁路系统采购时应确认产品满足相应检定规程要求。

五、典型适用场景

1. 铁路机车车辆

制动系统总风缸与制动管压力同盘显示，是双针压力表最经典的应用场合。

2. 工程机械液压系统

挖掘机、起重机的泵出口压力与系统回油压力对比监测。

3. 船舶与港口机械

液压甲板机械的双回路压力指示，潮湿环境选全不锈钢型。

4. 冶金与矿山设备

液压站、润滑系统的双点压力监视。

5. 试验台与检测设备

液压试验台、压力校验设备的双通道压力对比。

六、选购与使用注意事项

1. 核对两路压力差范围

两路被测压力之差应控制在标度上限值的1/3以内，压差过大的场合分选两块单针表或选差压表，避免双针重叠读数不清。

2. 按环境选材质

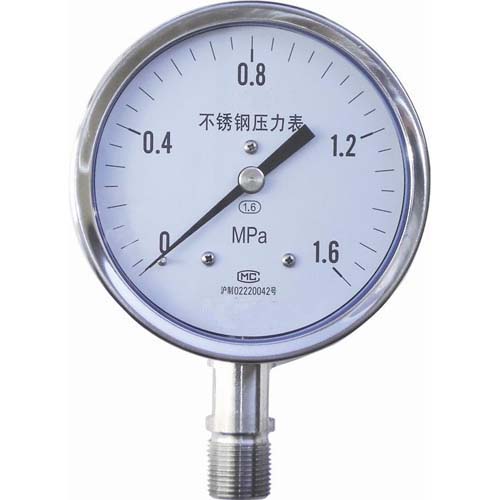

驾驶室内干燥环境选普通钢壳经济型；露天、潮湿、盐雾环境选全不锈钢双支双管压力表，接液材质同步升级。

3. 确认精度和带灯需求

重要判读部位选1.0级；驾驶室夜间作业多、照明不足时选带灯型号，核对供电制式与车辆电源匹配。

4. 规范安装

仪表应垂直安装，并力求与测量点保持同一水平位置，否则须计入液位差引起的附加误差；固定时只扳接头部位，严禁扳动表壳或表头施力。

5. 常用压力控制范围

测量稳定压力时正常使用的压力宜在量程上限的2/3以内，波动压力不超过量程上限的1/2，避免长期满量程运行缩短弹簧管寿命。

6. 定期检定

机车车辆用双针压力表纳入计量检定管理，按JJG（铁道）193规程周期送检；两路示值应分别检定，使用双通道检定装置同压比对更准确。

7. 防爆口保持畅通

表壳后部的防爆口不得阻塞，以保证表内异常升压时安全泄放，维持防爆性能。

七、常见问题解答（FAQ）

Q1：双针压力表两个量程不一样能用吗？

可以。只要两路压力差不超过标度上限的1/3，同一度盘上指示仍然清晰。两路量程差异较大的场合应与厂家确认刻度排布方案。

Q2：红针和黑针可以随意互换吗？

不建议。红黑指针与两路测量系统一一对应，安装更换时按说明书对应关系装配，防止读数对应关系错乱。

Q3：双针压力表和差压表有什么区别？

双针表同时指示两个压力的各自数值，差压表指示的是两个压力之差。需要分别掌握两路压力时选双针表，只需要压差值时选差压表。

Q4：安徽天康集团能否提供全不锈钢和带灯型号？

可以。普通钢壳、全不锈钢壳、带灯等多种结构均有供应，标度范围、螺纹接口按用户要求定制，铁路项目可按技术条件书逐项确认。

Q5：订货时需要注明哪些内容？

需注明型号、表盘直径、精度等级、标度范围、两路量程对应关系、壳体材质、是否带灯、接头螺纹规格及数量，信息完整才能准确配货。

八、结语

双针压力表以"一套盘面、两路独立测量"的结构，把机车液压、风缸系统里最常用的双点压力对比判读做到了一块表上。选型时控制两路压差范围、按环境选材质、按规程送检定，这块看似朴素的表就能在驾驶室里可靠工作很多年。
