几千帕的压力怎么测：膜盒压力表的微压测量原理与选型解析

锅炉引风机的风压、燃气管道的微压、洁净室与走廊之间的压差——这些压力往往只有几千帕甚至几百帕。拿普通压力表去测，指针几乎不动；用精密电子仪表又嫌贵、嫌娇气。膜盒压力表就是专门吃这碗饭的：两片波纹膜片焊成一个"盒子"做敏感元件，几十帕的微小压力就能让它产生明显的位移，几千帕的量程段内指示清晰、价格实在。本文对其测量原理、型号参数、适用边界和选型要点进行介绍。

一、产品概述

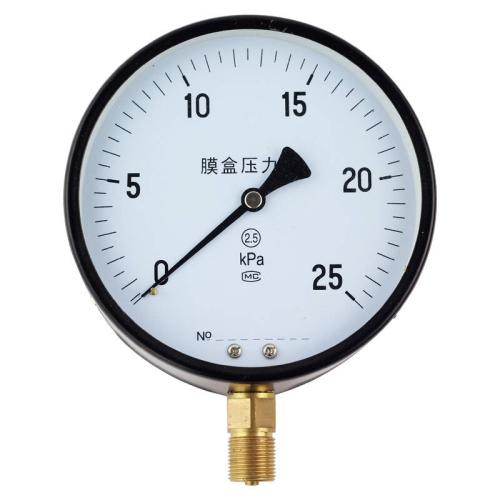

膜盒压力表又称微压表，采用膜盒作为测量微小压力的敏感元件，用于测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压，广泛应用于锅炉通风、气体管道、燃烧装置及其它类似设备上，也可用于制药、食品、饮料、纯净水处理等行业的低压气体监测。

按材质结构分为三类：普通型（黄铜接头、锡磷青铜膜盒、冷轧钢表壳）用于无腐蚀气体；不锈钢型（YE-100BF等，316L膜盒、不锈钢表壳与导压系统）用于腐蚀性气体或露天、高温高湿等恶劣环境；电接点型用于需要微压报警或联锁控制的场合。

安徽天康集团生产的YE系列膜盒压力表执行JB/T 9274标准，表径、量程、材质、安装形式可按工况灵活配置，支持非标定制。

二、工作原理与结构

1. 膜盒敏感元件

仪表的"心脏"是膜盒：两片带波纹的圆形膜片沿边缘焊接，构成封闭的盒状弹性元件。被测气体压力作用于膜盒内腔时，膜盒沿轴向产生与压力成正比的弹性膨胀位移。同样压力下，膜盒的有效受压面积远大于弹簧管，位移量也大得多，所以对微小压力特别敏感——这正是它专攻微压领域的结构原因。

2. 传动与指示

膜盒自由端的位移经拨杆机构、齿轮传动机构放大后，由固定于齿轮轴上的指针在度盘上指示压力值。整机由测量系统（接头、波纹膜盒）、传动机构、指示部件和外壳四部分组成，纯机械传动、无需电源。

3. 辅助设计

仪表设有过压防止结构，短时超压时保护膜盒免受损坏；部分型号设调零装置，可现场修正零位漂移；表壳有径向、轴向、带边等多种安装形式，盘面安装和管道就近安装都方便。

三、膜盒表、弹簧管表、隔膜表的分工

1. 与弹簧管压力表的分工

弹簧管（波登管）压力表量程从负压到上百兆帕，但灵敏元件对微小压力"没感觉"——量程越小制造越难、精度越差；膜盒表恰好相反，量程集中在-80～60000Pa的微压区间，小量程段反而是它的主场。经验判断：被测压力低于0.1MPa的气体场合优先考虑膜盒表。

2. 与隔膜压力表的分工

隔膜压力表用隔离膜片加填充液把介质和测压元件隔开，强项是耐腐蚀、耐粘稠、耐结晶，但精度一般且响应有滞后；膜盒表灵敏元件直接感受介质，精度高、响应快，但怕腐蚀、怕脏污。干净气体微压选膜盒，腐蚀粘稠介质选隔膜，分工清晰。

3. 一句话边界

膜盒压力表适合"干净、无腐蚀、无爆炸危险气体的微小压力"；液体、脏污、高压、爆炸性介质都不在它的能力圈内。

四、主要技术参数

1. 型号与表径

YE系列按公称直径分YE-60、YE-75、YE-100、YE-150等规格，Φ60、Φ75配M14×1.5或G1/4螺纹，Φ100、Φ150配M20×1.5螺纹，整机重量约0.5kg，安装拆卸轻便。

2. 测量范围

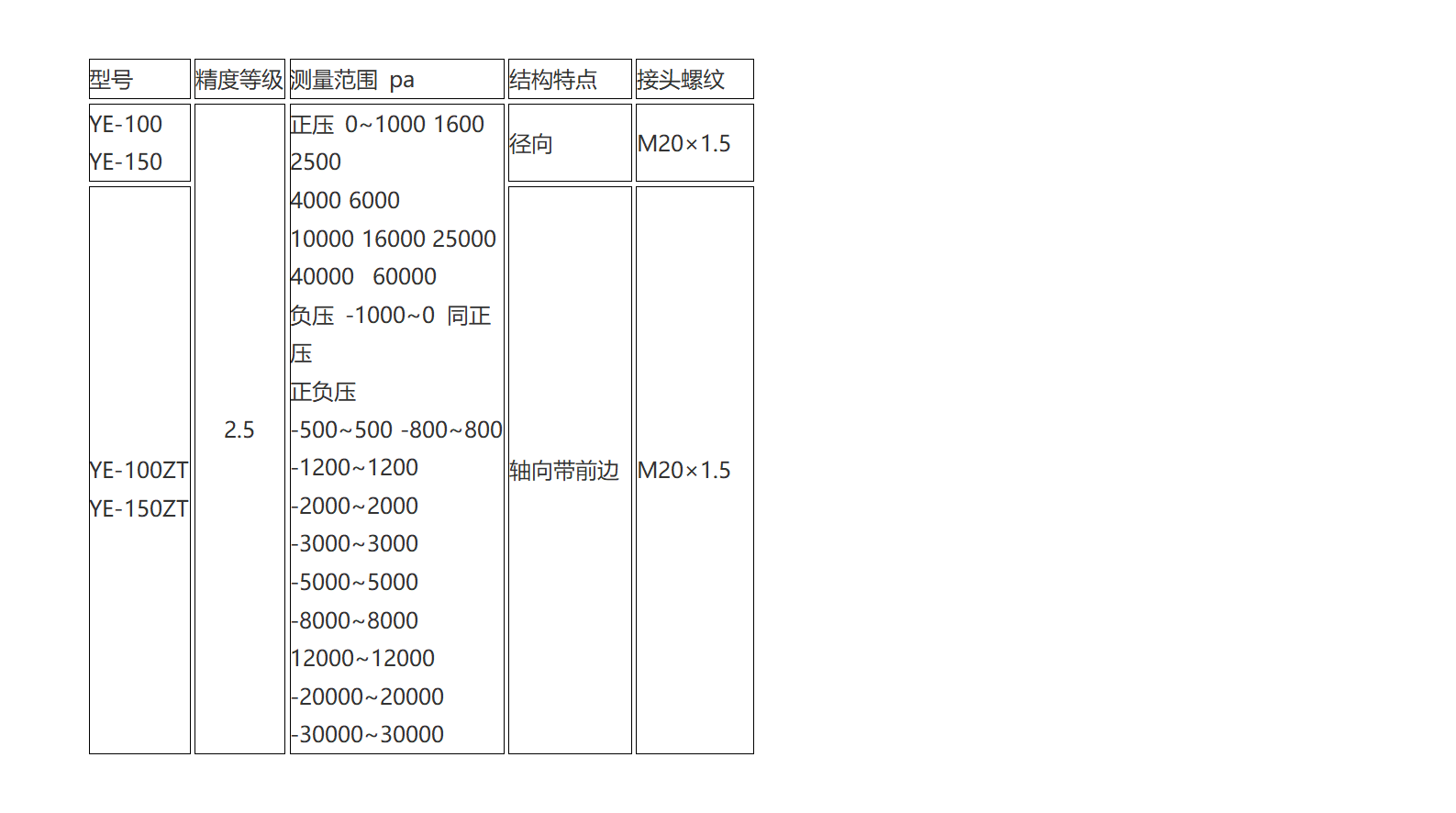

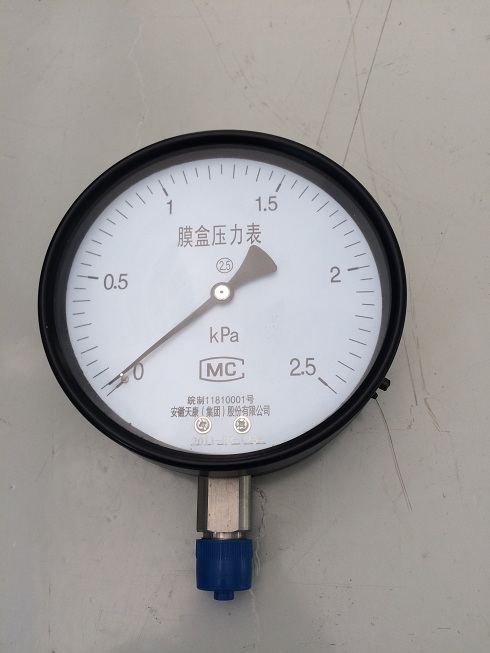

正压档0～1.6、2.5、4、6、10、16、25、40、60kPa；负压档-1.6～0至-60～0kPa；正负压档-0.8～+0.8至-20～+20kPa，全系列覆盖-80～60000Pa区间，可按工艺点选配单档。

3. 精度等级

常规1.5级、2.5级，高灵敏型号可选0.5级、1.0级，洁净室压差等精密场合选高精度档。

4. 使用条件

工作环境温度-25～55℃（部分型号-20～60℃），相对湿度不大于80%，使用温度偏离20±5℃时温度附加误差不大于0.4%/10℃；抗工作环境振动等级V·H·3级，常规工业环境适用。

5. 材质配置

普通型接头黄铜、膜盒锡磷青铜、表壳冷轧钢板；全不锈钢型膜盒SUS316、表壳和导压系统1Cr18Ni9Ti或304，密封型结构防止污秽侵入。

五、典型适用场景

1. 锅炉通风系统

送引风机的风压、风道静压就地指示，是膜盒表的传统主战场。

2. 燃气输送

低压燃气管网、调压器出口微压监测，量程匹配度高。

3. 洁净室与暖通

洁净室压差控制、空调风管静压、过滤器堵塞监测，高精度型号应用普遍。

4. 制药与食品

发酵罐、无菌灌装线的低压气体保护压力测量，可选不锈钢卫生配置。

5. 燃烧装置

燃烧器风压、助燃空气压力监视，配合燃烧控制保障安全。

6. 环保与化工

废气处理、氮封系统的微小压力监测。

六、选购与使用注意事项

1. 按量程对号入座

被测压力应落在所选量程的1/3～2/3区间；微压波动大的场合适当放大量程，避免指针频繁打满或长期处于下限。膜盒表量程选择不当（尤其超量程）会直接损伤膜盒，损失比普通表大。

2. 介质条件先确认

确认介质对铜合金无腐蚀、无爆炸危险、不结晶不凝固；含腐蚀性气体或环境恶劣的场合直接选不锈钢型，不要拿普通型"凑合"。

3. 气体专用，液体慎用

膜盒表原则上测气体，液体介质会造成膜盒内积液、指示失准甚至损坏；工艺上无法避免液体混入时，应在导压管上加装气液分离或排污装置。

4. 安装规范

仪表垂直安装于测压点，取压位置选在气流平稳管段，避免装在涡流区和管道死角；严寒环境做防冻处理，导压管按需加过滤防堵。

5. 振动场合加防护

现场振动大时选耐震充液型或加装减振支架，膜盒对持续振动较敏感，疲劳后会出现指示迟滞。

6. 定期校验

建议每6至12个月校验一次，检查膜盒有无老化变形、指针回零是否正常；发现示值不回零或迟滞明显时及时送修或更换。

7. 选择正规厂家

膜盒的冲压、焊接、热处理工艺决定线性度和寿命，应选择具备弹性元件自主加工能力和检测手段的厂家。安徽天康集团拥有膜盒加工和疲劳测试工艺，可提供计量校准证书。

七、常见问题解答（FAQ）

Q1：膜盒压力表能测液体压力吗？

不推荐。膜盒表为气体微压设计，液体进入膜盒会积液、腐蚀弹性元件并造成指示失准。液体微压测量应选隔膜压力表或其他结构。

Q2：量程只有几十帕的场合能用吗？

可以。膜盒表最小量程档到0～1.6kPa，几十帕的压力配合1.0级以上高精度型号指示依然清晰；更低压力段建议选微差压专用仪表。

Q3：负压和正负压怎么选？

纯真空工况选负压档（-1.6～0等）；压力在零位上下波动的工况（如风机启停、呼吸阀动作）选正负压档（-0.8～+0.8等），一台表覆盖双向变化。

Q4：安徽天康集团能否提供电接点型膜盒压力表？

可以。在YE系列基础上可配磁助电接点装置，实现微压上下限报警和控制输出，触点通过继电器间接驱动负载，卫生型、防腐型均可组合定制。

Q5：订货时需要注明哪些内容？

需注明型号、表盘直径、精度等级、测量范围（正压、负压或正负压及单位）、材质要求、安装形式、连接螺纹及数量，信息完整才能准确配货。

八、结语

膜盒压力表用一只小小的波纹膜盒，把微压测量做成了普通压力表做不了、电子仪表又不必上的高性价比方案。选型时守住"干净气体、微压区间、材质匹配"三条边界，安装使用中防超压、防积液、防振动，这只表就能在风道和气管上稳定工作很多年。

安徽天康集团长期供应YE系列膜盒压力表，普通型、不锈钢型、电接点型规格齐全，支持按需定制并提供技术支持。如需了解产品详细参数、获取报价或咨询定制需求，欢迎来电或留言咨询。
