机舱振动海水侵蚀下怎么测压力：船用压力表的专用结构与选型解析

船舶常年漂泊海上，机舱里主机振动、泵组脉动，甲板上盐雾弥漫、雨水飞溅，夜间值班的机舱还常常只开一盏红灯——陆地用得好好的压力表上了船，指针抖成一片、表壳锈迹斑斑、黑灯瞎火读不了数。船用压力表就是为这套特殊环境定做的耐震压力表：充油阻尼稳住指针、密封防溅挡住海水、度盘和指针涂永久性发光剂保证黑暗环境可读，还要在船舶摇摆±22°的情况下正常指示。本文对其专用结构、型号安装形式、技术参数和选购要点进行介绍。

一、产品概述

船用压力表实际是耐震压力表，适用于船舶及相关设备上，除具有一般压力表性能外，还具有良好的耐震性能，特别适用于机械振动的船用条件下，测量对铜合金不起腐蚀作用、且不结晶、不沉淀的气体、液体等介质的压力。

产品执行JB/T5527-2005标准，表壳内填充低粘度阻尼油，使仪表具备抗工作环境振动及介质压力脉动的能力；度盘主刻度及指针前端涂有永久性发光剂，保证在黑暗中能正常观察压力值；同时满足船舶使用的防溅、抗盐雾和摇摆适应性要求。

安徽天康集团生产的船用压力表，提供径向无边、径向带后边、径向带前边、轴向无边、轴向带前边、卡箍安装等多种安装形式，船检配套规格齐全，支持按船东技术规格书定制。

二、船用环境带来的五项专用要求

1. 耐震充油结构

船舶主机、辅机振动剧烈，介质压力脉动明显。表壳内充注的低粘度阻尼油吸收振动能量、抑制指针抖动，使读数稳定清晰，同时油液润滑机芯，延长振动工况下的使用寿命。

2. 摇摆适应性

船舶在风浪中纵横摇摆，仪表需在偏离安装位置±22°的摇摆情况下正常工作。表头传动机构的支承和平衡设计针对摇摆工况做了强化，不因安装姿态变化而卡针或滞针。

3. 防溅密封

海水飞溅、甲板冲洗是常态，船用压力表具有防溅性能，充油型防护等级可达IP65，非充油型满足IPX4要求，密封外壳防止潮气和盐雾侵入机芯。

4. 抗盐雾腐蚀

海洋性气候对金属件的腐蚀速度远超陆地，仪表外露零件选用耐蚀材料并做表面处理，通过抗盐雾能力考核，保证在海洋气候中长期使用不生锈、不失准。

5. 夜光读数

度盘主刻度及指针前端涂有永久性发光剂，夜间或应急灯光条件下仍能读出压力值，不靠电池、不依赖照明电源，符合船舶应急工况的使用要求。

三、型号与安装形式说明

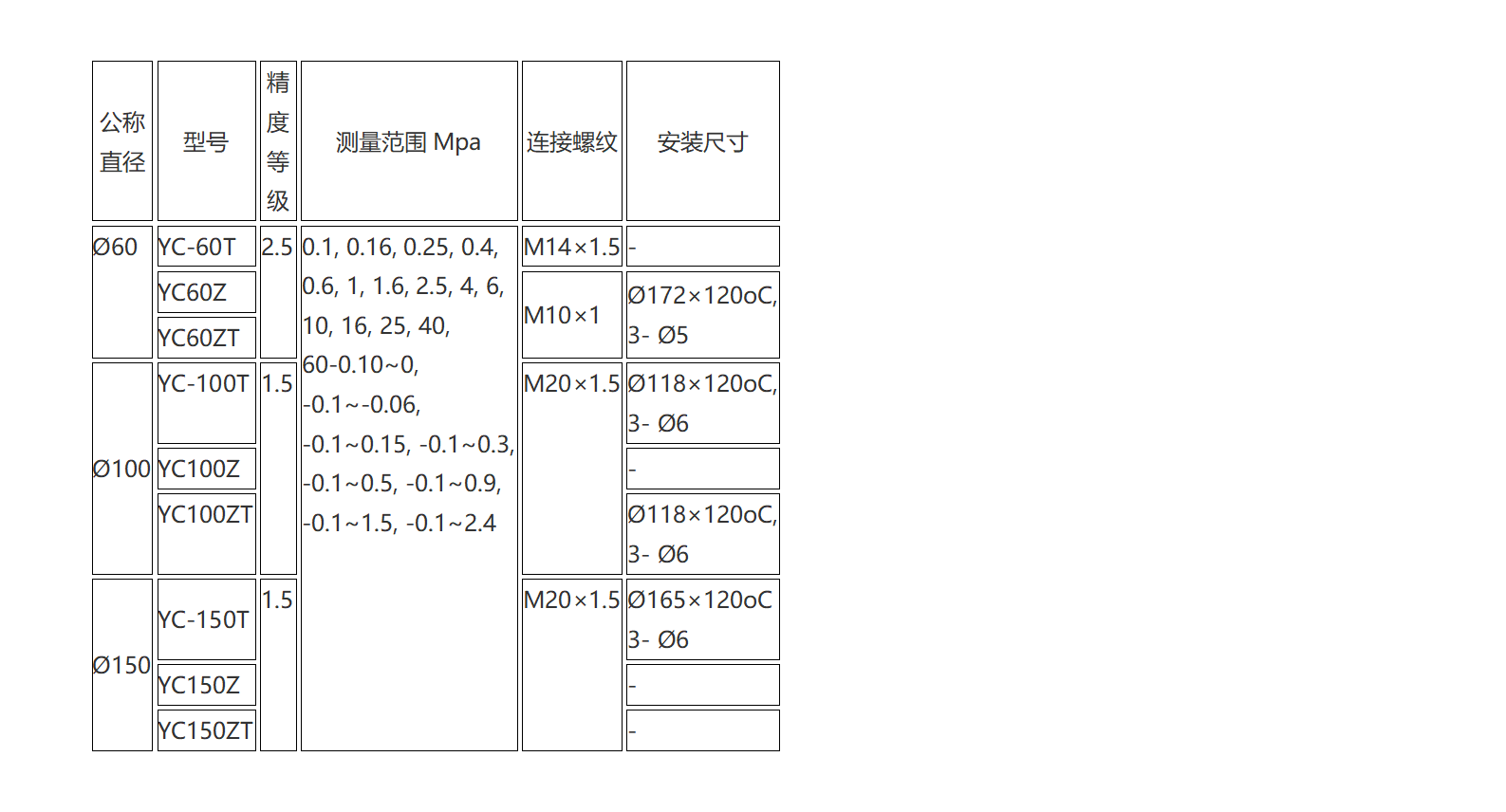

1. 型号系列

YC系列船用压力表按公称直径分为YC-50、YC-60、YC-75、YC-100、YC-150五种规格；精度等级Φ50、Φ60、Φ75为±2.5%，Φ100、Φ150为±1.6%，读数距离远、精度要求高的部位选大表径。

2. 安装形式代号

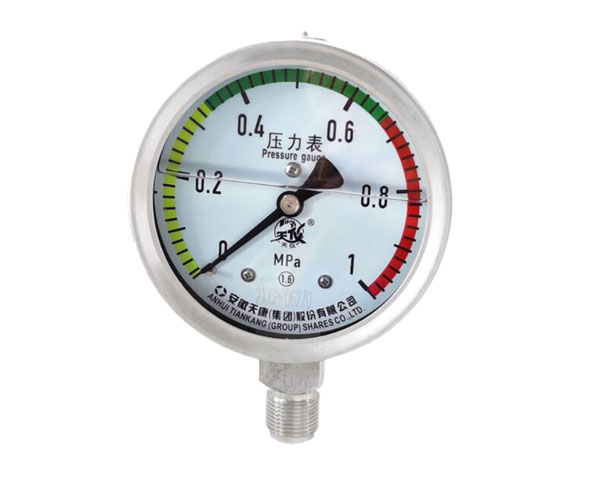

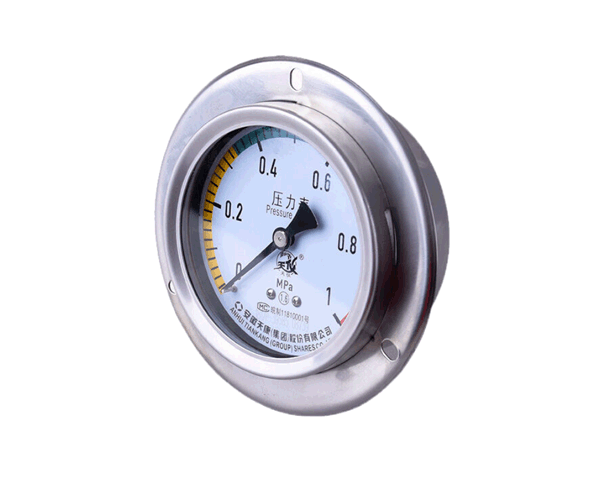

型号尾标表示安装形式：T为径向带后边，利用安装边从面板后方固定；TQ为径向带前边，从面板正面嵌入压紧；Z为轴向无边，接管与表盘垂直；ZQ为轴向带前边，盘面安装正面读数；U为卡箍安装，用卡箍把表箍在管路上。订货时按安装部位和读数方向选定形式，轴向带前边还可按要求做成方形前边。

3. 连接螺纹

Φ50表配G1/4螺纹，Φ60表配M14×1.5，Φ75表配G3/8，Φ100、Φ150表配M20×1.5；其他螺纹规格可按用户要求订货，国际船舶项目注意核对英制美制接口。

四、主要技术参数

1. 测量范围

量程从-0.1～0MPa真空档到0～100MPa高压档，按-0.1～0.06、-0.1～0.15、0～0.16、0～0.25、0～0.4、0～0.6、0～1.0、0～1.6、0～2.5、0～4.0、0～6.0、0～10、0～16、0～25、0～40、0～60、0～100MPa系列分档。按压力区间还可分船用耐震真空表、压力真空表、低压表（0～6MPa）、中压表（10～60MPa）和高压表（100MPa以上），选型时让常用压力落在量程的1/3～2/3区间。

2. 使用条件

使用工作温度-40～70℃（充液型-25～55℃），使用工作环境振动频率不大于25Hz、振幅不大于1mm；抗振性能按振幅±1mm、频率小于13Hz的振动条件考核；相对湿度适应海上高湿环境。

3. 介质要求

适用于不爆炸、不结晶、不凝固，对铜（合金）及锡铅焊料无腐蚀作用的液体、气体介质；氨类介质需选专用氨用表，腐蚀性强的场合可选全不锈钢船用表。

五、典型适用场景

1. 船舶机舱

主机滑油、燃油、冷却水系统的压力指示，振动最强的部位是充油耐震表的标准舞台。

2. 甲板机械

锚机、绞缆机、甲板液压设备的液压系统压力监测，防溅防盐雾结构必不可少。

3. 船舶管路系统

压缩空气、蒸汽、消防水管网的压力就地指示，配合压力表阀使用。

4. 海上石油平台

平台设备压力测量，海洋气候条件与船舶一致，船用表直接适用。

5. 港口机械与船厂

港作拖轮、装卸机械及船舶建造调试阶段的压力检测。

六、选购注意事项

1. 认准执行标准与船级社认证

船用压力表需执行JB/T5527标准，入级船舶项目还要求产品取得CCS、ABS、DNV、LR、BV、NK、KR、RINA、RS等船级社的型式认可或工厂认可证书。采购时索取证书并核对型号覆盖范围，无证产品无法通过船检。

2. 按测压部位选安装形式

机舱管路就近安装选径向无边或带后边型；集控台、操作面板安装选轴向带前边型；管路空间受限选卡箍安装。安装边尺寸必须与面板开孔匹配，更换旧表时先测量安装孔中心距。

3. 量程与精度匹配

脉动压力场合量程适当放宽并选充油耐震型；精度按用途选1.6级或2.5级，无需过度配置。

4. 核对螺纹制式

国产船舶多配M制螺纹，出口船或外籍船舶常配G制、NPT制螺纹，订货时确认接口制式，避免装不上。

5. 充液型温度边界

充液型仪表使用温度下限-25℃，寒区航行甲板部位安装应核算冬季温度，必要时选不充液型或做保温。

6. 选择正规厂家

船用仪表涉及船舶安全，应选择具备船用产品生产资质、检验手段完善、有船级社认证和供货业绩的厂家。安徽天康集团可提供完整的船检资料和型式认可证书配套。

七、常见问题解答（FAQ）

Q1：船用压力表和普通耐震压力表能互换吗？

普通耐震压力表解决了振动问题，但没有摇摆适应性、防溅和抗盐雾的针对性设计，也未取得船级社认证。内河小船和非入级设备可酌情替代，海船入级部位必须选用船用认证产品，否则过不了船检。

Q2：船用压力表的夜光需要充电吗？

不需要。度盘主刻度和指针前端涂覆的是永久性发光剂（蓄光型材料），白天吸收光能、黑暗处自行发光，不依赖电源和维护，应急工况下持续可用。

Q3：充油表在冬天指针反应慢正常吗？

温度降低阻尼油粘度增大，指针响应会稍慢，属物理现象。严寒海域使用时可选用低粘度硅油充注的产品，订货时向厂家说明环境温度要求。

Q4：氨制冷船（如冷藏运输船）能直接用船用压力表吗？

不能直接套用。氨对铜及铜合金有腐蚀，氨介质场合应选用氨用压力表，订货时注明介质为氨，厂家配置对应材质。

Q5：安徽天康集团能否按船级社要求提供成套资料？

可以。产品可按CCS等船级社要求组织生产和检验，随货提供型式认可证书、出厂检验报告等船检资料，入级项目还可配合船东技术规格书逐项核对技术条款。

八、结语

船用压力表是耐震性能、密封防护、抗盐雾能力和夜光读数等多项船舶专用要求的集合体，一只合格的船用表要在振动、摇摆、潮湿、黑暗的环境里持续给出可信读数。选型时认准船级社认证、核对安装尺寸与螺纹制式、匹配量程精度，是仪表随船安全航行十几年的基础。

安徽天康集团长期供应各系列船用压力表，安装形式齐全、船检资料完备，支持按船东规格书定制并提供技术支持。如需了解产品详细参数、获取报价或咨询船检配套需求，欢迎来电或留言咨询。
