真空度怎么测得准：高精度真空压力表的精度体系与使用规范

蒸馏装置的真空度、制冷系统的负压、真空干燥箱的工作压力——这些场合对真空测量精度的要求远超普通压力表1.6级的水平，普通表读个大概，工艺参数却要求小数点后两位。高精度真空压力表就是为此存在的精密仪表：精度0.4级乃至0.25级，它既能校验车间里成排的普通压力表，也能在生产现场承担精密测压任务，是压力量值传递链条上的基础标准器。本文对其精度体系、型号规格、使用规范和选购检定要点进行介绍。

一、产品概述

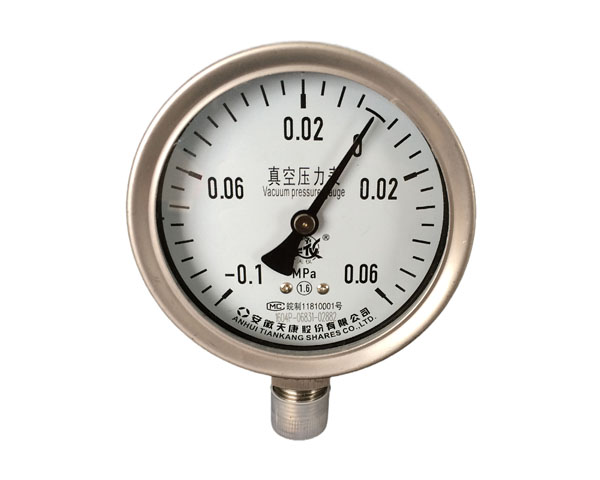

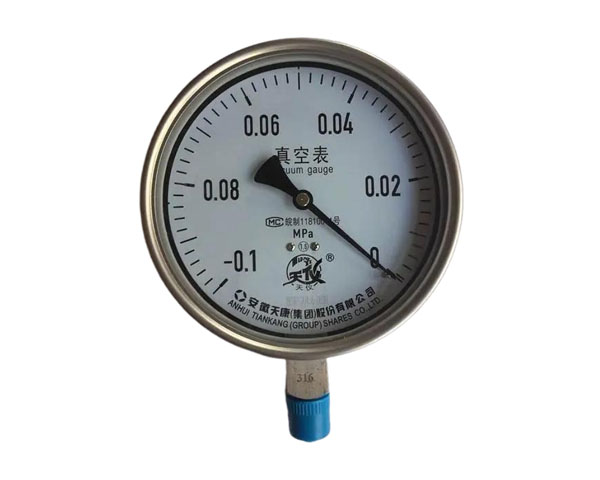

高精度真空压力表属于精密压力表的一种，精密真空表（铜管）的测量范围为-0.1～0MPa，适用于空气的真空测量；精密压力真空表还可覆盖-0.1～0.06、-0.1～0.15、-0.1～0.3、-0.1～0.5、-0.1～0.9、-0.1～1.5、-0.1～2.4MPa等压力真空复合量程。产品主要用来校验工业用普通压力表，也可用于在线精密测量对铜合金和合金结构钢等材质无腐蚀性、非结晶、非凝固介质的压力及真空。

仪表由测量系统、指示部分和外壳部分组成，基于弹簧管弹性变形的测压原理工作，外壳密封性好并设有检封装置，保护内部测量机构免受机械损伤和污秽侵入。产品执行GB/T 1227国家标准和JJG 49检定规程，在各级压力量值传递和计量检定部门应用广泛。

安徽天康集团生产的高精度真空压力表，型号规格齐全，支持按量程和精度等级定制，并配套提供检定服务。

二、精度等级体系

1. 等级分档

高精度真空压力表的精度等级分0.4级、0.25级、0.16级、0.1级等档次。行业习惯将0.4级和0.25级称为高精度压力表，0.16级和0.1级称为高精密度压力表。数字的含义是允许基本误差占量程上限的百分比——0.4级表示任意点的示值误差不超过满量程的±0.4%。

2. 等级怎么选

校验1.6级普通压力表，选0.4级标准表即可满足量传比要求；校验0.4级精密表或承担精密测压任务，需选0.25级或更高等级的标准器；0.16级、0.1级用于计量基准和高端实验室。等级越高，对弹簧管材料、传动机构加工和装配调校的要求越高，价格差距也越大，按实际需要配置，不必盲目追高。

3. 温度影响修正

使用环境温度偏离20℃附近的规定范围（A型为20±3℃、B型为20±2℃）时，须计入温度附加误差，温度影响系数按0.4%/10℃修正。精密测压场合应尽量在标准温度环境下使用，或在数据记录时做温度修正。

三、结构与读数辅助设计

1. 弹簧管材质分档

测压弹性元件按量程分材质：锡磷青铜弹簧管用于-0.1～0MPa真空档和0～0.1至0～6MPa低压档，弹性滞后小、稳定性好；铬钒钢弹簧管用于0～10至0～60MPa高压档，承压能力更强。真空测量全部落在锡磷青铜管范围内。

2. 镜面环读数结构

A型在标度线下设置镜面环，读数时视线、指针与镜中针影重合，消除视差，读数精度明显提高，是精密表的标志性结构。

3. 调零装置

B型带调零装置，使用中可微调指针零位，消除长期微小漂移对示值的影响；C型同时带调零装置和镜面环。

4. 密封与检封

外壳密封结构加检封装置（铅封），未经授权不得拆动内部机件，保证检定状态的有效性。

四、主要技术参数

1. 型号系列

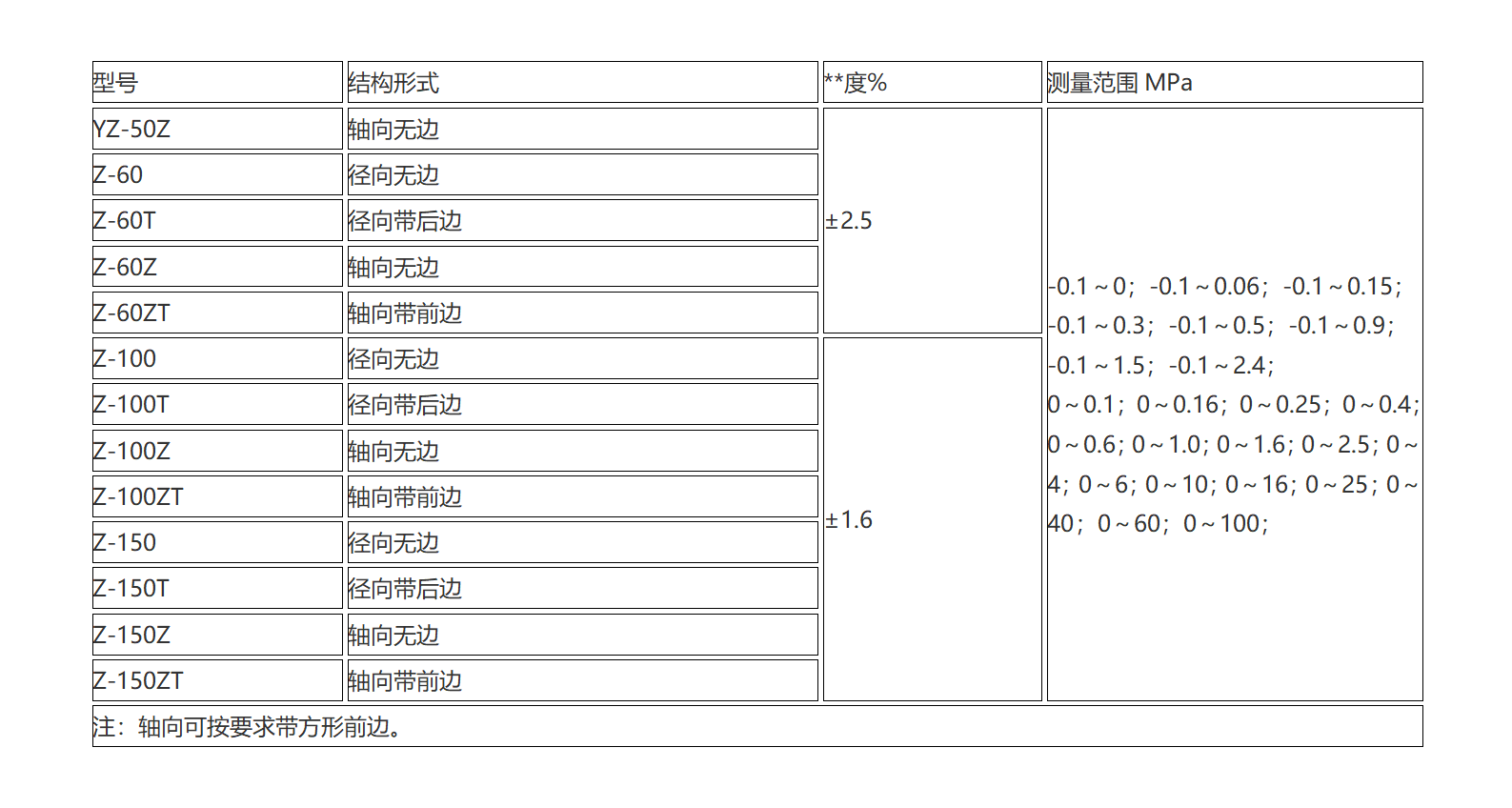

YB-150（表径150mm，精度0.4级、0.25级）、YB-150A（带镜面环）、YB-150B（带调零）、YB-150C（调零加镜面）、YB-160系列（表径160mm，其中YB-160D可达0.16级）、YB-254（表径250mm大量程）、YBT-254台式精密压力表、BXY-250（0～40kPa精密血压计）。

2. 测量范围

真空档-0.1～0MPa；低压档0～0.1至0～6MPa（锡磷青铜管）；高压档0～10至0～60MPa（铬钒钢管）；复合档-0.1～0.06至-0.1～2.4MPa，系列覆盖完整。

3. 使用条件

使用环境温度5～40℃，相对湿度不大于80%，环境震动和压力源波动应对仪表读数无影响；外壳设有泄压安全设计，异常情况下保护操作人员。

4. 连接与重量

标准连接螺纹M20×1.5，可选英制美制螺纹；整机重量约1kg（A型）、1.4kg（B型），便携式使用负担小。

五、典型适用场景

1. 计量检定机构

作为压力标准器校验工业用普通压力表，是量值传递体系的基础环节。

2. 石油与化工

蒸馏、真空精馏、负压反应系统的真空度精密监测。

3. 制冷与暖通

制冷系统抽真空、负压保压工序的真空度判定。

4. 实验室与科研

真空干燥、材料试验等场合的精密压力真空测量。

5. 现场设备维护

现场校验普通压力表和判断设备工况，携带方便、即装即测。

六、选购与使用注意事项

1. 按用途定等级

校验普通表用0.4级，精密测量用0.25级，计量基准按溯源要求选0.16级或0.1级，等级配置遵循量传比原则。

2. 按量程定弹簧管

真空及6MPa以下选锡磷青铜管，10MPa以上选铬钒钢管，不得跨材质档位使用。

3. 规范安装使用

仪表应垂直安装，力求与测量点保持同一水平位置，否则须计入液位差引起的附加误差；避免震动和强电磁干扰；环境温度控制在20±2℃附近使用精度最佳。

4. 严禁超量程

精密表弹性元件对过载敏感，超量程使用会永久改变弹性特性，精度无法恢复。

5. 定期检定

按检定规程周期送有资质的机构检定，一般半年至一年一次，检定合格方可继续作为标准器使用；运输存放避免剧烈震动，长期不用保持清洁干燥。

6. 介质限制

仅适用于对铜合金和合金结构钢无腐蚀、非结晶、非凝固的介质，腐蚀性或脏污介质必须配隔离装置。

7. 选择正规厂家

精密表的弹性元件处理和传动机构调校是工艺核心，应选择资质齐全、具备检定能力的厂家。安徽天康集团可提供出厂检定数据和后续检定支持。

七、常见问题解答（FAQ）

Q1：0.4级和0.25级实际差多少？

以0～1MPa量程为例，0.4级允许误差±0.004MPa，0.25级允许误差±0.0025MPa，相差约1.6倍。是否值得升级，看被校对象的精度等级和工艺允差要求。

Q2：高精度真空压力表能当普通压力表长期使用吗？

可以，但不经济。精密表价格是普通表的数倍，长期在线使用还会加速磨损，常规监视用普通表、校验和精密测量时才动用精密表，是更合理的配置方式。

Q3：镜面环怎么使用？

读数时移动视线至指针与镜中针影完全重合的位置再读数，此时视线与刻度盘垂直，视差被消除。这是精密表与普通表读数方法的唯一区别。

Q4：安徽天康集团能否提供带检定证书的精密表？

可以。产品出厂检定合格，可选配法定计量机构的检定证书；后续周期检定可提供技术支持和送检协助。

Q5：订货时需要注明哪些内容？

需注明型号（是否带镜面、是否带调零）、测量范围、精度等级、连接螺纹及是否配套检定证书，特殊量程和台式结构可另行订制。

八、结语

高精度真空压力表是普通压力表的"裁判"：它本身的精度等级、温度特性和使用规范，决定了量值传递链条下游所有压力表的示值可信度。选型时按用途定等级、按量程定材质、按规程做检定，这块标准器才能多年稳定地校准其他仪表。

安徽天康集团长期供应各系列高精度真空压力表，精度等级和量程规格齐全，支持按需定制并提供检定配套。如需了解产品详细参数、获取报价或咨询定制需求，欢迎来电或留言咨询。
